PT-7000 系列交流鉗形電流探頭是兼具 DC/AC 電流測量能力的專業工具，無需斷開電路即可實現高精度電流檢測。該探頭可適配萬用表或示波器使用，支持最高 1400A DC 電流與 980A rms AC 電流（1400A 峰值）測量，通過雙檔位設計（140A/1400A）與智能功能，為電力系統、工業控制等場景提供可靠測量方案。

一、核心功能特性

• 寬量程測量 ：
• 140A 檔位：精度 10mV/A，適用于中小電流檢測
• 1400A 檔位：精度 1mV/A，滿足大電流工業場景需求
• 智能節能設計 ：
• 10 分鐘無操作自動關機功能
• 電池電壓監測（<6.4V 時綠燈閃爍預警）
• 專業安全機制 ：
• 鉗口閉合檢測與箭頭方向標識（DC 測量時需匹配電流流向）
• 過載紅燈預警（超量程時持續點亮）

二、操作流程詳解

（一）檔位設置與初始化

1. 量程選擇 ：滑動開關⑦調至對應檔位

• 140A 檔（綠燈⑥常亮表示正常）
• 1400A 檔（精度切換同步完成）

1. 零點校準 ：

• 確保鉗口無導體閉合
• 按下歸零按鈕④，紅燈⑤亮起 3 秒完成校準
• 若紅燈持續亮起，提示儀器故障需檢修

（二）電流測量步驟

1. DC 電流測量 ：

• 確認鉗口外部箭頭與電流流向一致
• 夾緊被測導體（需完全包裹于鉗口內）

1. AC 電流測量 ：

• 直接夾緊被測線纜，無需關注流向
• 建議保持線纜位于鉗口中心位置以減小誤差

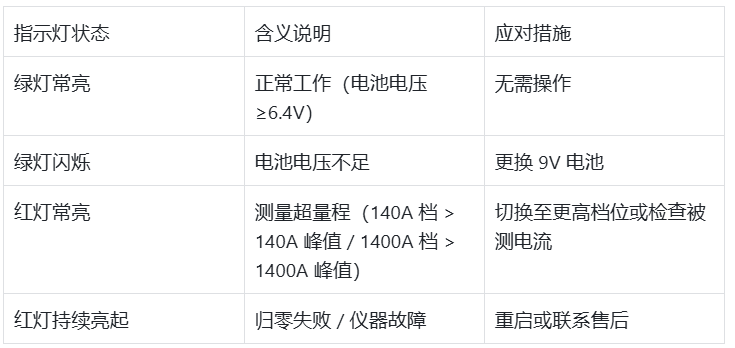

（三）狀態指示系統

（四）電源管理

1. 自動關機 ：

• 無操作 10 分鐘后自動斷電
• 重啟需先將開關調至 OFF 位再重新啟動

1. 關機功能定制 ：

• 按住歸零按鈕同時切換檔位至 1mV/A 或 10mV/A
• 綠燈閃爍表示已關閉自動關機功能

三、專業使用要點

1. 鉗口操作規范 ：

• 確保鉗口完全閉合（避免氣隙導致測量誤差）
• 被測線纜需垂直穿過鉗口中心

1. 高精度測量技巧 ：

• DC 測量前需等待 10 秒穩定后再讀數
• AC 測量建議采用平均值模式減少干擾

1. 安全注意事項 ：

• 禁止測量超過額定值的電流（CAT II 1000V 安全等級）
• 潮濕環境使用時需確保探頭絕緣電阻≥100MΩ
