Analog Devices Inc. MAX38890AEVKIT評估套件演示MAX38890 5A可逆降壓/升壓穩壓器的特性。這些穩壓器在超級電容器和系統供電軌之間傳輸電源。MAX38890穩壓器可外部編程實現峰值充電、最大超級電容器電壓、系統備用電壓和備用電感器電流。當主電池存在且系統電壓高于最小充電電壓時，MAX38890以2.5A最大平均電流給超級電容器充電。一旦超級電容器完全充電，電路將消耗4μA電流，同時將超級電容器保持在就緒狀態。在主電池拆下后，MAX38890從超級電容器取電，并通過5A編程最大峰值電感器電流將系統電壓調節到設置的備用電壓。

數據手冊：*附件：Analog Devices Inc. MAX38890AEVKIT評估套件數據手冊.pdf

特性

• 2.5V至5.5V系統輸出電壓范圍
• 0.5V至5.5V超級電容器電壓范圍
• 充電和備用模式最大5A峰值電感器限流
• 可電阻器調節的VSYS、VCAP電壓
• 可電阻器調節的充電和備用電流
• 經過驗證的兩層2盎司銅PCB布局
• 演示緊湊的解決方案尺寸
• 經完全組裝和測試

應用

• 手持式工業設備
• 帶可拆卸電池的便攜式設備/電腦
• 工業傳感器和執行器
• 售后市場的汽車跟蹤

必要設備

• 1個MAX38890A評估套件
• 1個6V、5A直流電源
• 2個數字萬用表 (DMM)

概述

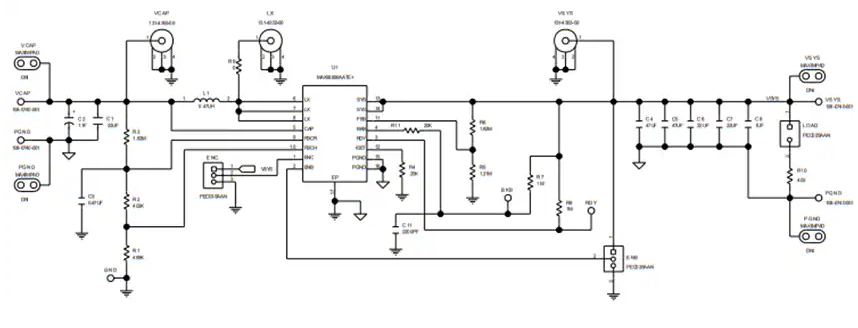

示意圖
