EasyGo DeskSim是一款配置型的實時仿真軟件，它允許用戶將 Simulink 算法程序快速部署到 EasyGo 實時仿真機上。實時仿真機支持選配不同的 FPGA 芯片和 IO 模塊，能夠處理高速信號，并通過 IO 模塊輸出真實的仿真結果，可滿足用戶在科研、教學或工業測試中的多樣化需求。

本篇內容主要以生成三相正弦波為例，為大家分享如何利用 EasyGo DeskSim 快速進行實時仿真項目創建。

實時仿真項目快速創建

01軟件特點

圖形化配置交互功能：EasyGo DeskSim采用圖形化配置操作，支持模型讀取，C代碼自動生成，模型一鍵下載運行，波形數據實時顯示，數據實時存儲等功能。

操作簡單：配置界面只需進行模型的載入，刷新，編輯，移除操作。

智能檢測：模型載入后會自動檢測，發現錯誤會提示給用戶修改。

易用工具箱：軟件中設計了各類實用工具包，方便用戶更快地進行實時仿真實驗。

FPGA電路模型在線調參：FPGA上載入的電路模型中的參數可以進行修改，用戶在運行過程中可以隨時修改參數來觀測波形變化。

02應用指南

為了幫助用戶快速上手EasyGo DeskSim軟件，今天以生成三相正弦波為例，為大家介紹如何應用 DeskSim 創建第一個實時仿真項目。

模型部署

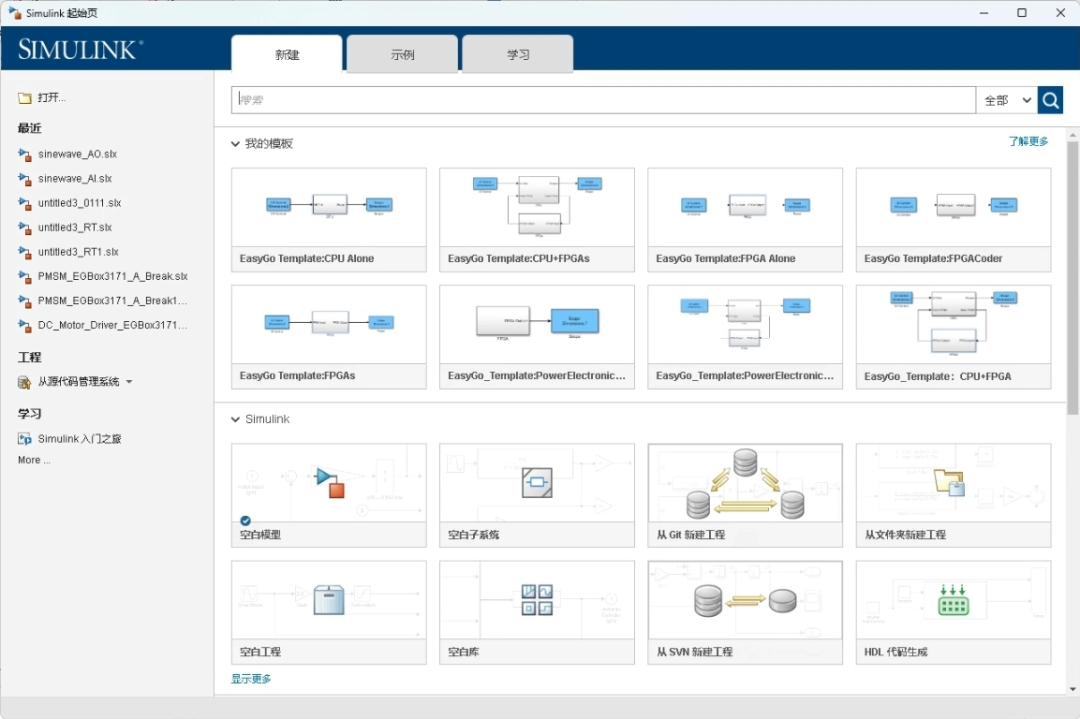

首先，打開 MATLAB 并啟動 Simulink，可以看見我的模板中出現8個 template。選擇“EasyGo template：CPU alone”，創建出 CPU alone 的框架模型。

新建出來的原始模型是未保存的，將其命名為“sinewave”，并保存為*.slx文件格式。

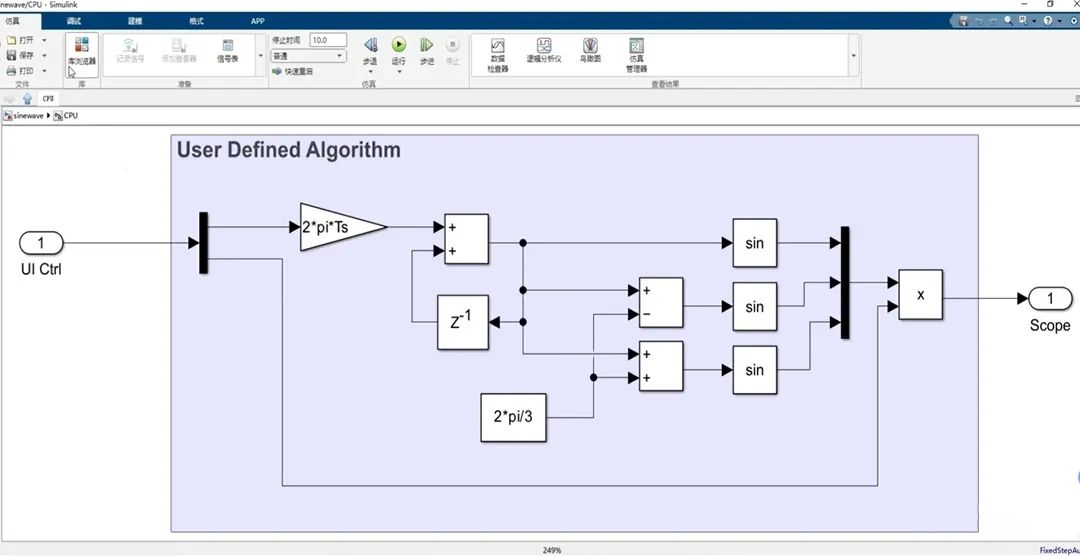

因為是純 CPU 模型仿真程序，所以核心代碼在 CPU 子系統里面。雙擊打開 CPU 子系統，可以看到是一個簡單的三相正弦波生成的程序。

返回主程序，分別打開輸入端 Ul control 和輸出端 Scope 的配置窗口（詳見視頻），這里控制信號為頻率和幅值，需要觀測三相波的每個計算周期的瞬時值。

同時，在接入子系統后的 Ul control 信號，根據順序解綁接入程序中，將程序輸出的信號根據需要按順序捆綁在一起輸出至 Scope 模塊中，并保存模型。

上位機配置

保存好模型后，需要建立設備與上位機聯系。

首先，將設備連接電源，并接上千兆網線接口，網線接口另一端連接上位機，然后配置上位機電腦的IP，使其與仿真器在同一網段內。

打開以太網，配置上位機電腦的IP（具體配置見視頻）。完成網絡屬性配置后進行Ping接，Win+R鍵輸入“cmd”并回車，輸入ping 192.168.1.67，出現視頻中信息表示Ping接正常。

實時仿真

設備與上位機完成連接后，開始實時仿真。

打開 EasyGo DeskSim 軟件，點擊新建項目。命名好后點擊載入模型，將搭建好的 Simlink 模型載入 DeskSim 中，沒有報錯則代表載入模型正確。

點擊編譯模型，設置好步長后進行編譯，顯示編譯成功，則編譯完成。

點擊交互界面，右鍵鼠標點擊數值輸入，雙擊得到控件界面，修改控件名稱并輸入默認值，再將控制目標信號輸入。

同理，右鍵鼠標點擊波形，設置采樣率，并將觀測目標信號輸出即可。

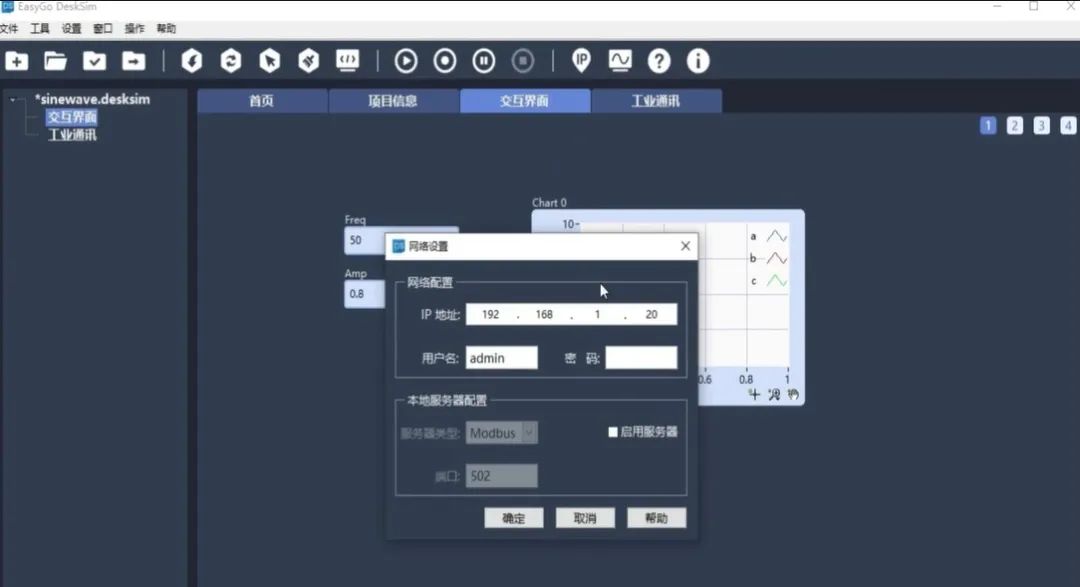

點擊網絡設置，設置好 IP 地址和密碼后，啟動運行。

觀測波形，調整控制值，波形相應變化。

波形錄制與管理

波形驗證正常后，可進行波形錄制。

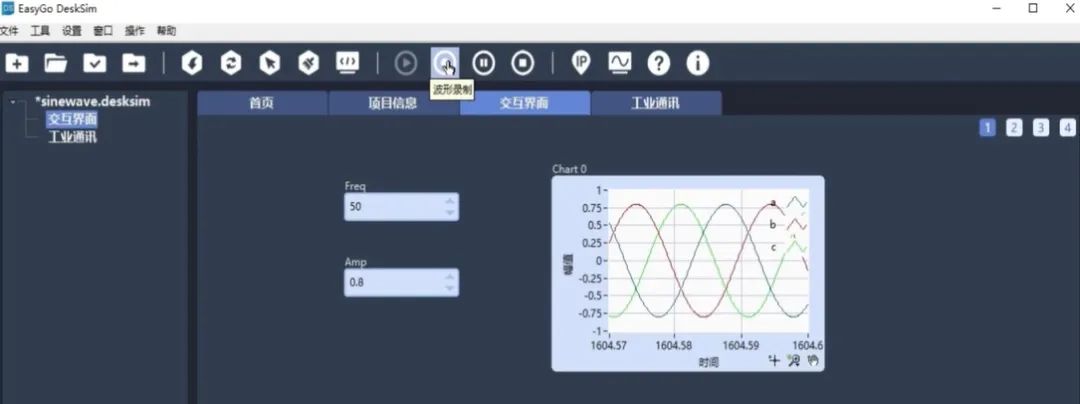

首先，點擊軟件工具欄的波形錄制按鈕，彈出錄制波形配置界面，開啟錄播。

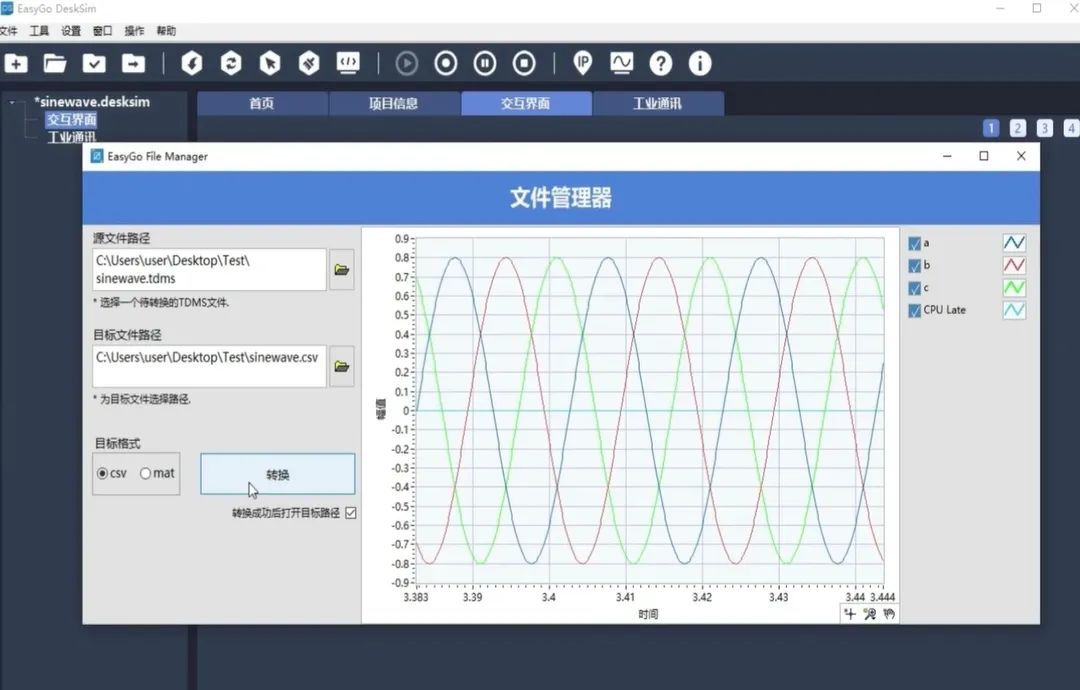

完成波形錄制后，在 DeskSim 軟件界面找到“工具”按鍵，點擊后選擇“文件管理器”選項，將已保存的錄播文件添加入對話框中，即可查看實時波形數據。

點擊"csv"或者"mat"并轉換即可把文件轉換成相應格式，以便分析數據。

波形錄制完畢后，停止運行。點擊“保存”可以對上述所有的配置操作進行保存管理，保存成 DeskSim 軟件專屬的項目文件類型，方便下次打開。

應用 DeskSim 創建第一個實時仿真項目教程就分享到這里了，下期我們會繼續為大家分享利用 DeskSim 通過AO輸出一組正弦波信號。需要更多 DeskSim 實時仿真應用教程，歡迎私信/留言咨詢獲取。
