今天用羅德施瓦茨的這臺示波器來演示一下示波器如何在時域和頻域中同時使用區域觸發

什么是區域觸發，觸發區域在其它品牌示波器里邊也叫視頻觸發。在波形顯示區域畫一個框，然后定義這個框，讓它進入或者不進入；再可以定義兩個框之間的邏輯關系，“與”或者“或”，通過這種定義條件，可以觸發滿足條件的波形

在其它示波器中，你可能會遇到只在時域中使用視頻觸發/區域觸發，今天就來演示一下如何在時域和頻域中同時使用視頻觸發/區域觸發

操作流程

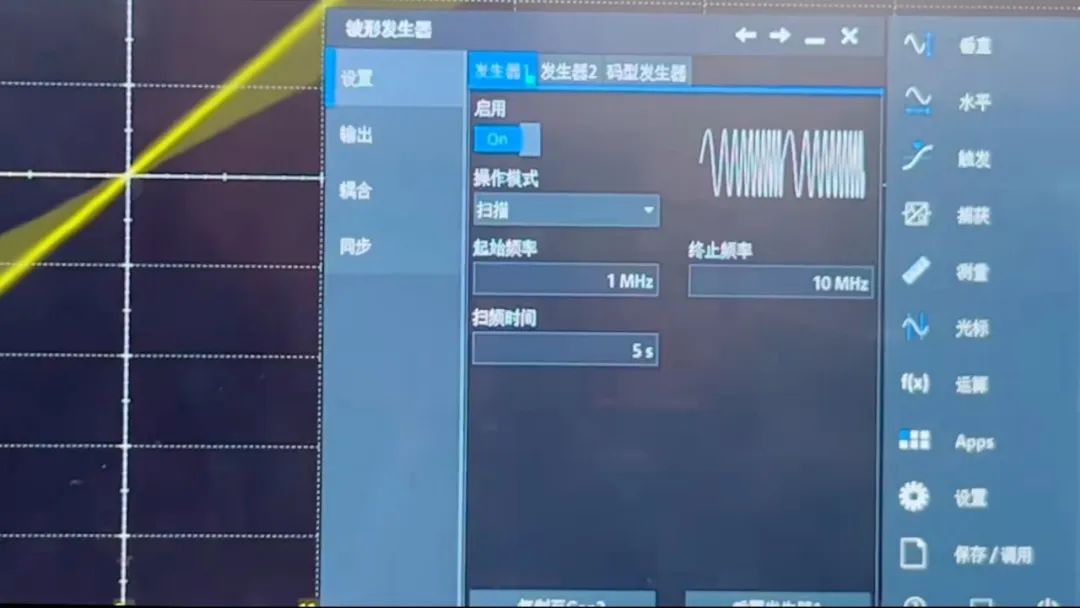

首先，用這臺示波器的內置信號源給1通道一個信號，將信號設置為掃頻模式，起始頻率從1Mhz到10MHz，點擊啟用

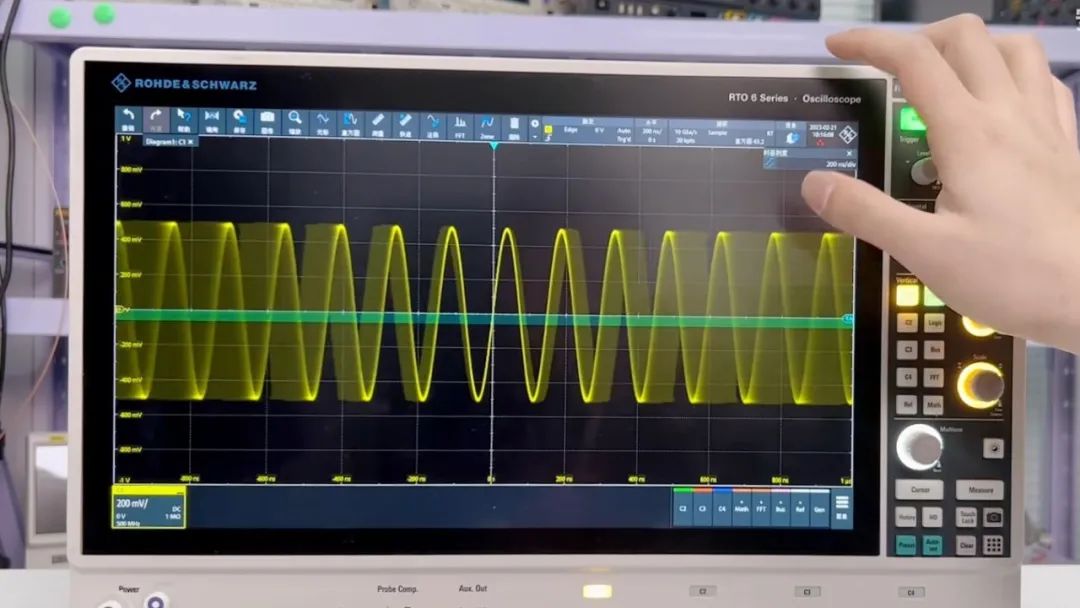

稍微調節一下波形，這個就是目前信號發生器給出的掃頻信號

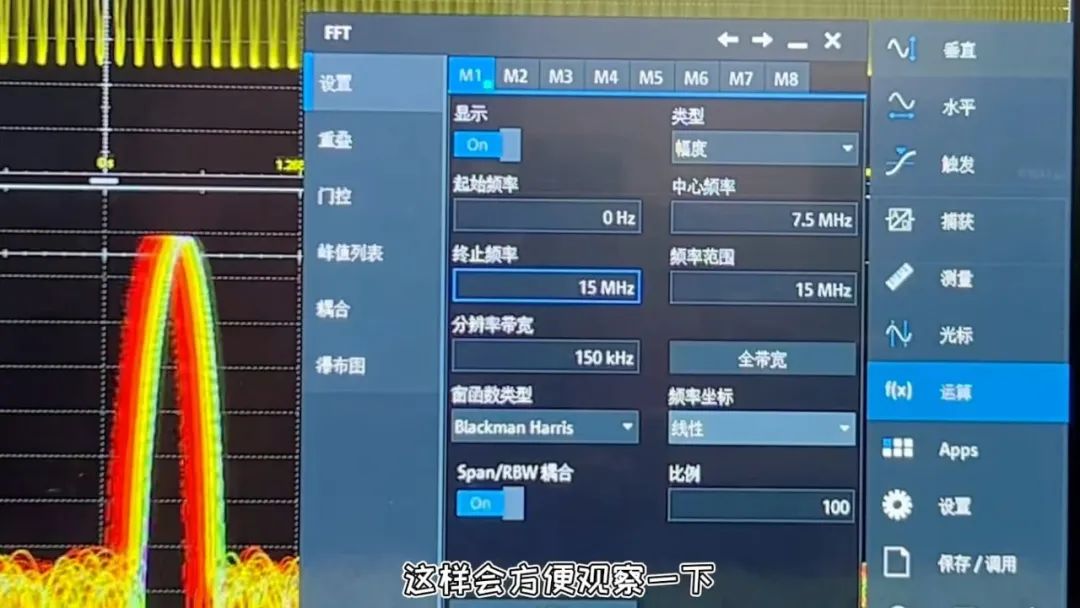

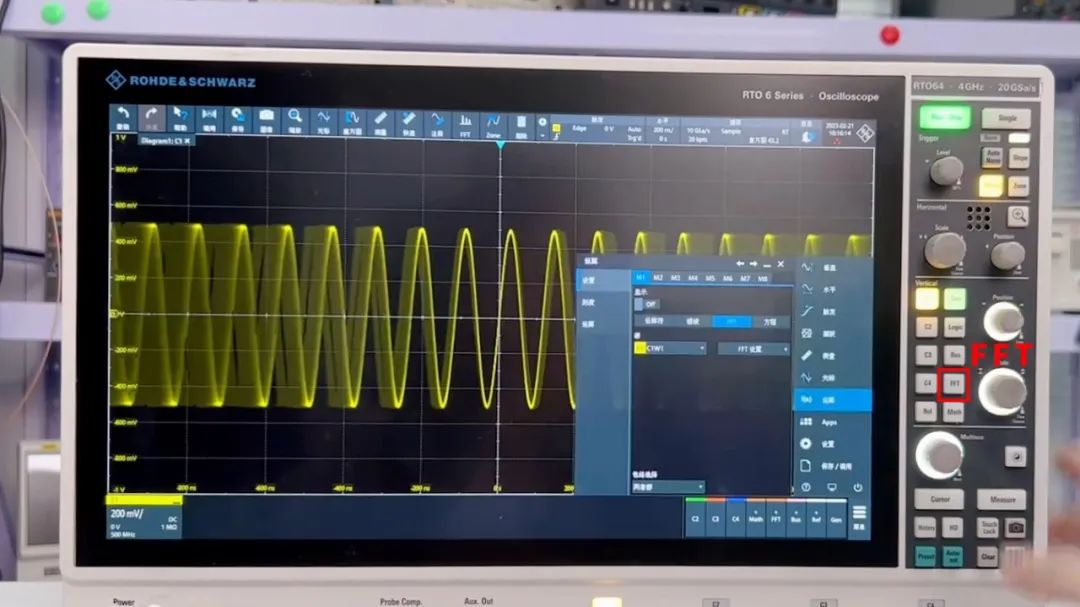

接著打開FFT模式。在FFT設置當中，設置它的起始頻率和終止頻率，終止頻率設置為15MHz，因?yàn)閯偛诺男盘?hào)是到10MHz，這樣方便觀察

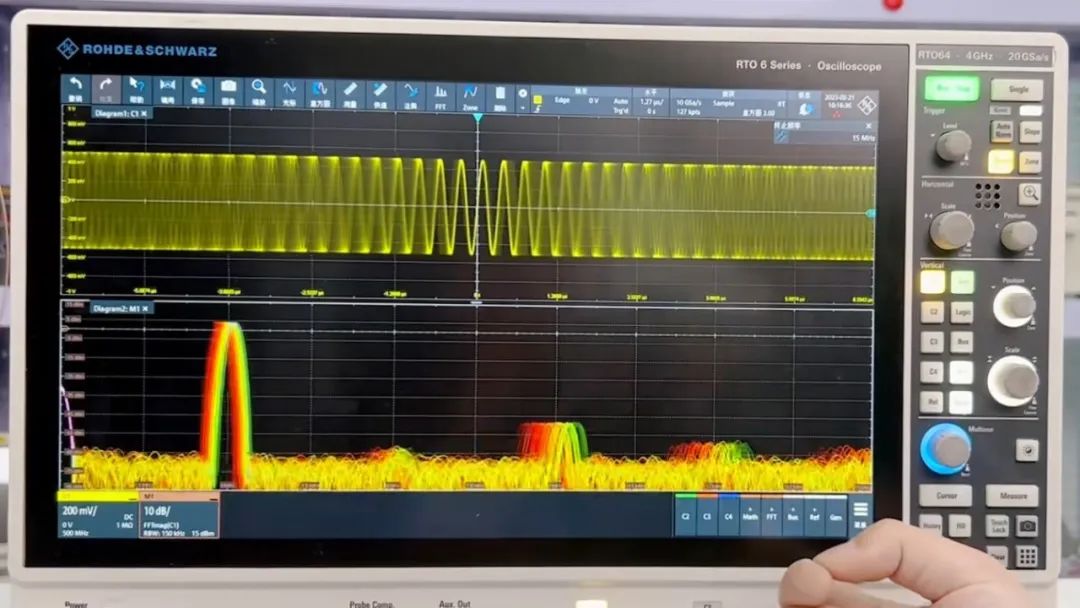

現在看到在頻域中有一個掃頻信號，從左到右掃過來

接下來，演示如何使用區域觸發

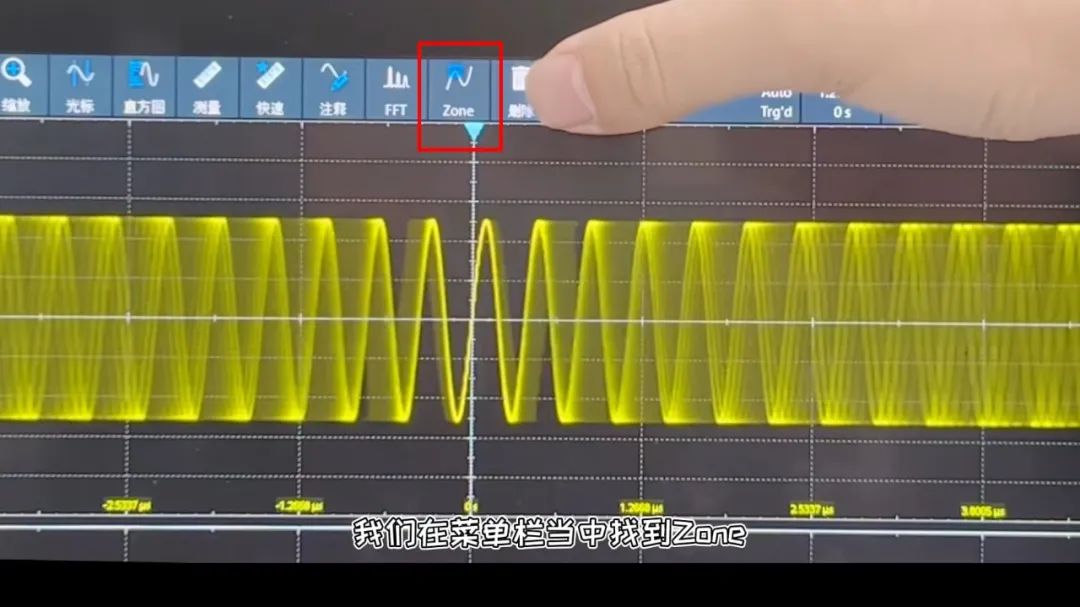

在菜單欄中找到Zone，這是區域觸發

可以直接在畫面中框選。

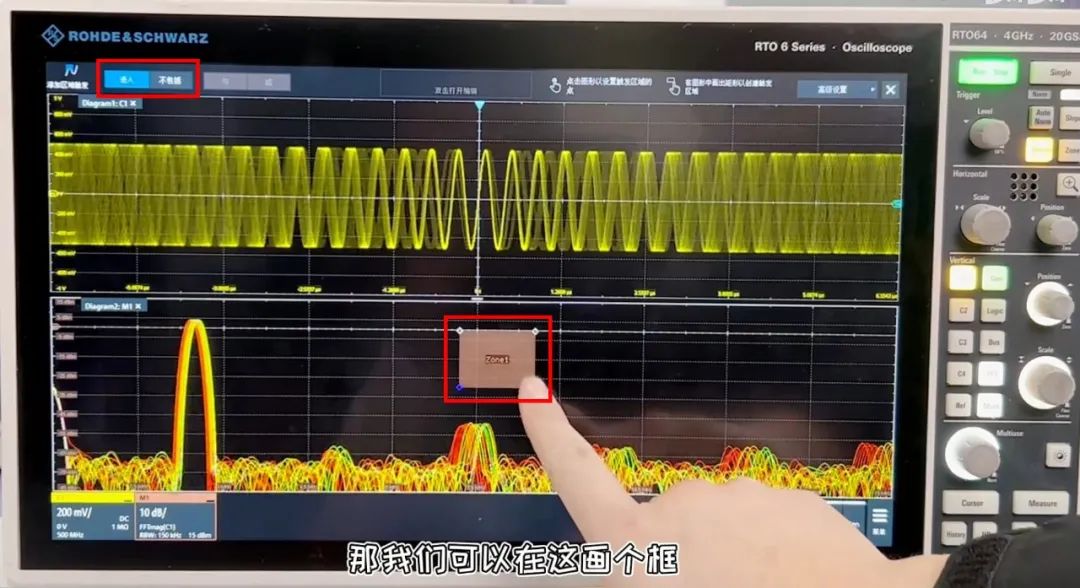

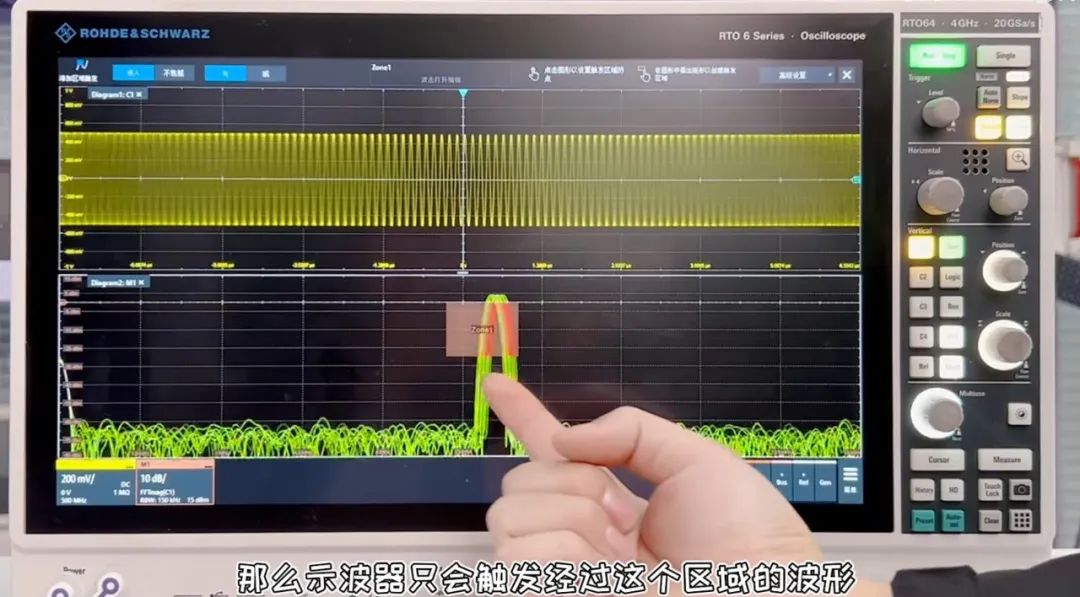

比如在頻域當中，我們想讓它在中間頻率是7.5MHz的時候觸發，就在頻域中畫個框，現在這個框的條件是進入，那么示波器只會觸發進入該區域的波形

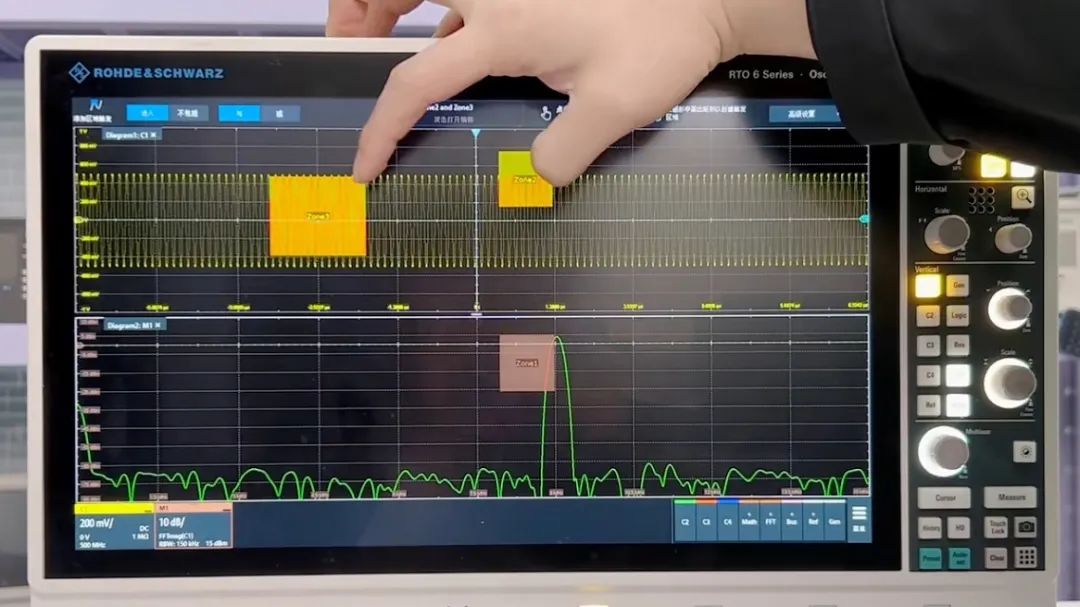

同樣，在時域中，我們也可以畫個框，去定義兩個框之間的邏輯關系，現在是“與”的關系，所以必須同時滿足這兩個框的條件才會被觸發。

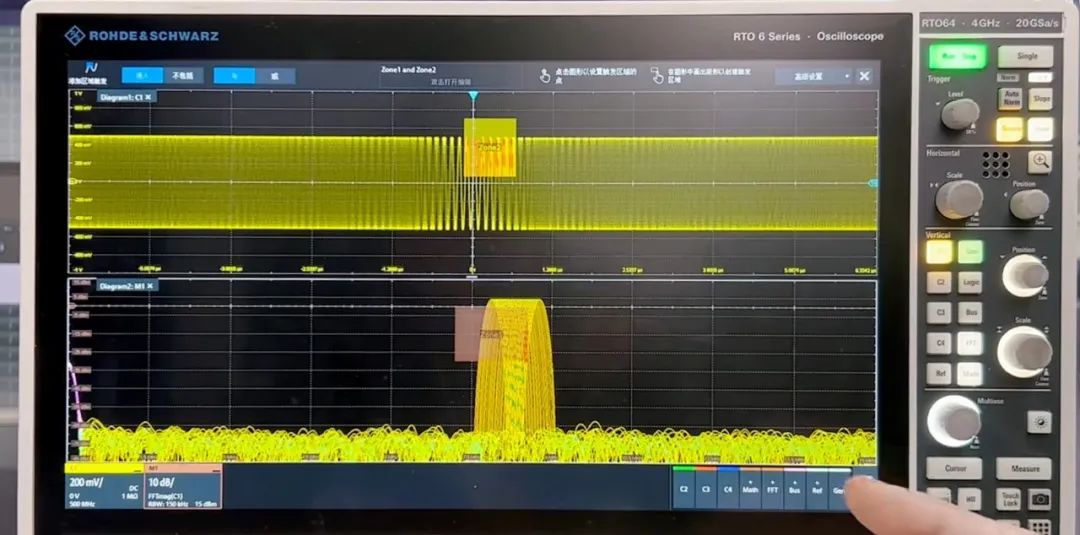

可以看到，在示波器上它只會顯示經過這個區域的波形。

以上就是同時在時域和頻域當中使用區域觸發的技巧，你學會了嗎？
