TPS57112C-Q1 器件是一款功能齊全的 6V、2A、同步降壓電流模式轉換器，具有兩個集成 MOSFET。

TPS57112C-Q1 器件通過集成 MOSFET、實施電流模式控制以減少外部元件數量、通過實現高達 2MHz 的開關頻率來減小電感器尺寸，并通過小型 3mm × 3mm 熱增強型 QFN 封裝最大限度地減少 IC 尺寸，從而實現小型設計。

TPS57112C-Q1 器件具有 ±1% 的電壓基準 （V 裁判 ） 的 S S T
*附件：tps57112c-q1.pdf

集成的 12mΩ MOSFET 和 515μA 典型電源電流可最大限度地提高效率。使用使能引腳進入關斷模式可將電源電流降至 5.5 μA（典型值）。

內部欠壓鎖定設置為 2.45 V，但使用使能引腳上的電阻網絡對閾值進行編程可以提高設置。slow-start 引腳控制輸出電壓啟動斜坡。開漏電源就緒信號指示輸出何時在其標稱電壓的 93% 至 107% 范圍內。

頻率折返和熱關斷可在過流情況下保護器件。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類等級 H2
  • 器件 CDM ESD 分類等級 C3B
• 兩個 12mΩ（典型值）MOSFET，可在 2A 負載下實現高效率
• 200kHz 至 2MHz 開關頻率
• 0.8 V ± 1% 電壓基準，整個溫度范圍（–40°C 至 +150°C）
• 與外部時鐘同步
• 可調慢啟動和排序
• UV 和 OV 電源就緒輸出
• –40°C 至 +150°C 工作結溫范圍
• 耐熱增強型 3mm × 3mm 16 引腳 WQFN 封裝
• 與 TPS54418 引腳兼容

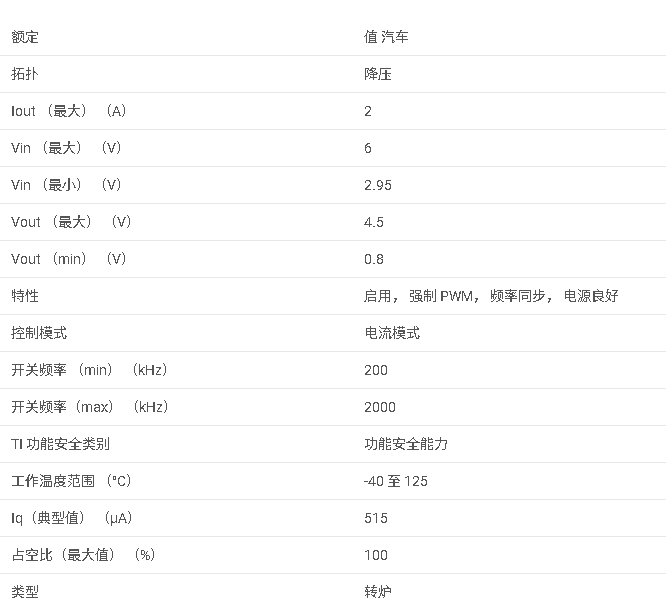

參數

1. 概述

TPS57112C-Q1是一款適用于汽車應用的2.95-V至6-V輸入電壓范圍、2-A輸出電流、2-MHz開關頻率的同步降壓轉換器。該器件集成了兩個低導通電阻的MOSFET，采用16引腳WQFN封裝，具有高效能、小尺寸和易于設計的特點。

2. 主要特性

• ?汽車級應用?：符合AEC-Q100標準，適用于-40°C至+125°C的環境溫度范圍。
• ?高效率?：集成12-mΩ MOSFETs，典型供應電流為515μA，關機模式下供應電流降至5.5μA。
• ?寬開關頻率范圍?：200kHz至2MHz，可通過外部電阻或時鐘信號調整。
• ?精確電壓參考?：0.8V ±1%的電壓參考，具有高精度和穩定性。
• ?多種保護功能?：包括欠壓鎖定（UVLO）、過壓保護（OVP）、過流保護、熱關斷和反向電流保護。
• ?同步與跟蹤功能?：支持外部時鐘同步和輸出電壓跟蹤/慢啟動功能。

3. 功能描述

3.1 固定頻率PWM控制

采用可調固定頻率的峰值電流模式控制，提供穩定的輸出電壓和快速的瞬態響應。

3.2 斜率補償

通過添加補償斜坡信號到開關電流信號中，防止占空比增加時出現的次諧波振蕩。

3.3 自舉電壓與低壓降操作

集成自舉調節器，只需一個0.1μF的陶瓷電容即可提供高側MOSFET的門極驅動電壓。在BOOT至PH引腳電壓大于2.2V時，可實現接近100%的占空比操作。

3.4 電壓參考與誤差放大器

提供精確的0.8V電壓參考，誤差放大器采用跨導放大器設計，具有高的增益和穩定性。

4. 應用設計

• ?輸出電壓調整?：通過反饋電阻分壓器設置輸出電壓，推薦使用1%容差或更好的電阻。
• ?使能功能與UVLO調整?：通過EN引腳調整輸入電壓的UVLO閾值，提供靈活的電源管理功能。
• ?慢啟動與跟蹤?：利用SS/TR引腳實現慢啟動或輸出電壓跟蹤功能，通過外部電容設置慢啟動時間。
• ?布局與接地?：布局時應盡量減小高頻信號的環路面積，輸入和輸出電容應靠近IC放置，以減少寄生電感和電阻。熱焊盤應連接到PCB內部的地平面，以提供良好的熱性能。

5. 封裝與訂購信息

TPS57112C-Q1提供16引腳WQFN封裝，具有不同的RoHS狀態和訂購狀態。用戶應根據具體需求選擇合適的封裝和訂購選項。

6. 文檔與支持

TI提供了詳細的數據手冊、應用筆記和設計工具，幫助用戶進行電路設計和優化。用戶可以通過TI的WEBENCH? Power Designer工具快速生成定制設計，并通過TI的E2E?在線社區獲取技術支持和與其他工程師交流經驗。
