隨著TOPCon太陽能電池市占率突破50%，其雙面銀漿消耗量（12–15 mg/W）導(dǎo)致生產(chǎn)成本激增。本研究提出以鋁漿替代背面銀觸點，通過材料配方革新與工藝優(yōu)化，解決鋁/多晶硅界面過度合金化問題。研究基于數(shù)值模擬結(jié)合美能TLM接觸電阻測試儀精準(zhǔn)量化接觸電阻率（ρc）演變，并結(jié)合數(shù)值模擬明確產(chǎn)業(yè)化路徑。

研究方法

Millennial Solar

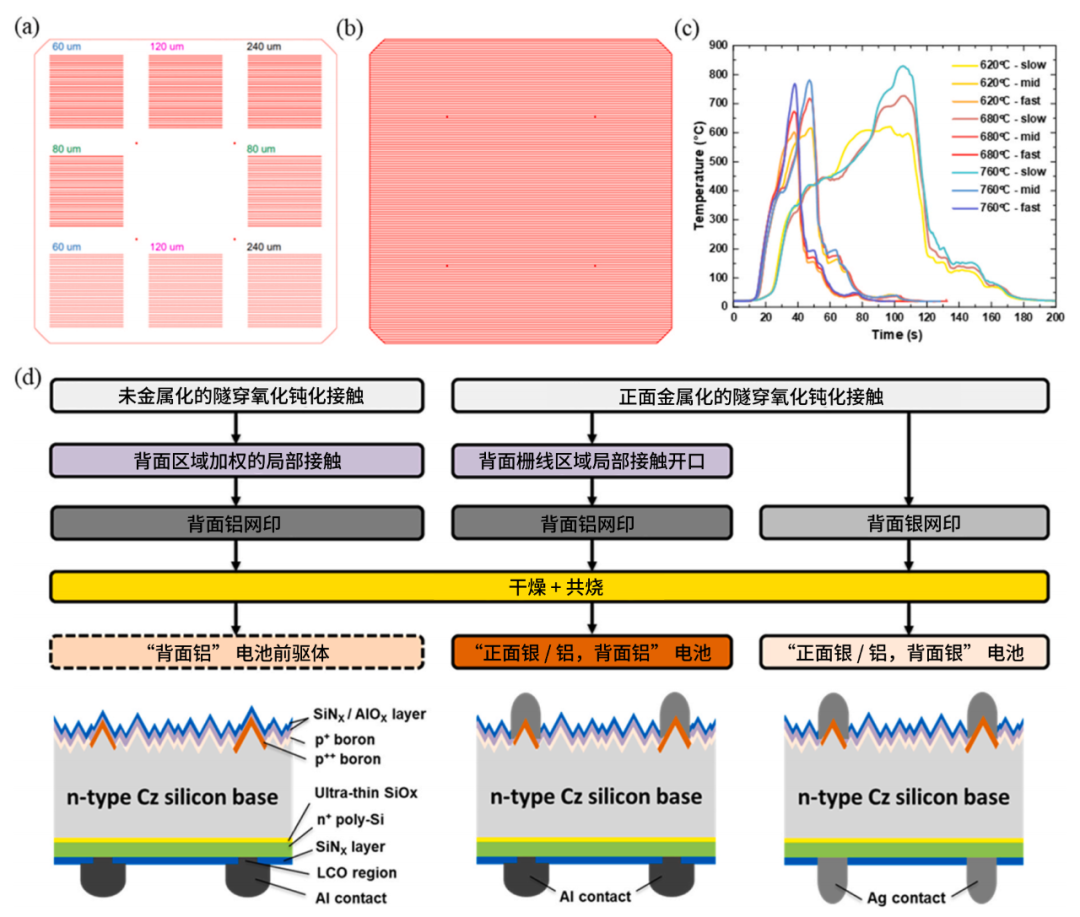

(a) 用于提取J0, metal的面積加權(quán)LCO圖案設(shè)計；(b) 鋁背觸點電池制備的LCO圖案；(c) 熱電偶測量的九種燒制曲線；(d) 實驗流程圖及前驅(qū)體/電池結(jié)構(gòu)示意圖

• 樣品：采用M6尺寸（166×166 mm2）的工業(yè)n型TOPCon電池及前驅(qū)體（包括成品電池、未金屬化和正面金屬化前驅(qū)體）。
• 激光開孔（LCO）：使用飛秒紫外激光（λ=257 nm）選擇性移除背面SiN?層，為非燒穿（nFT）鋁觸點制備接觸區(qū)域。
• 接觸復(fù)合提取：采用面積加權(quán)法計算J0, metal。
• 金屬化工藝：絲網(wǎng)印刷常規(guī)鋁漿和特殊鋁漿，通過九種燒制曲線（峰值溫度620/680/760°C，速度慢/中/快）優(yōu)化接觸性能。
• 表征與模擬：使用PL成像、SEM、AFM分析微觀結(jié)構(gòu)；Quokka 3軟件模擬效率損失及優(yōu)化路徑。

鋁觸點的技術(shù)瓶頸與突破

Millennial Solar

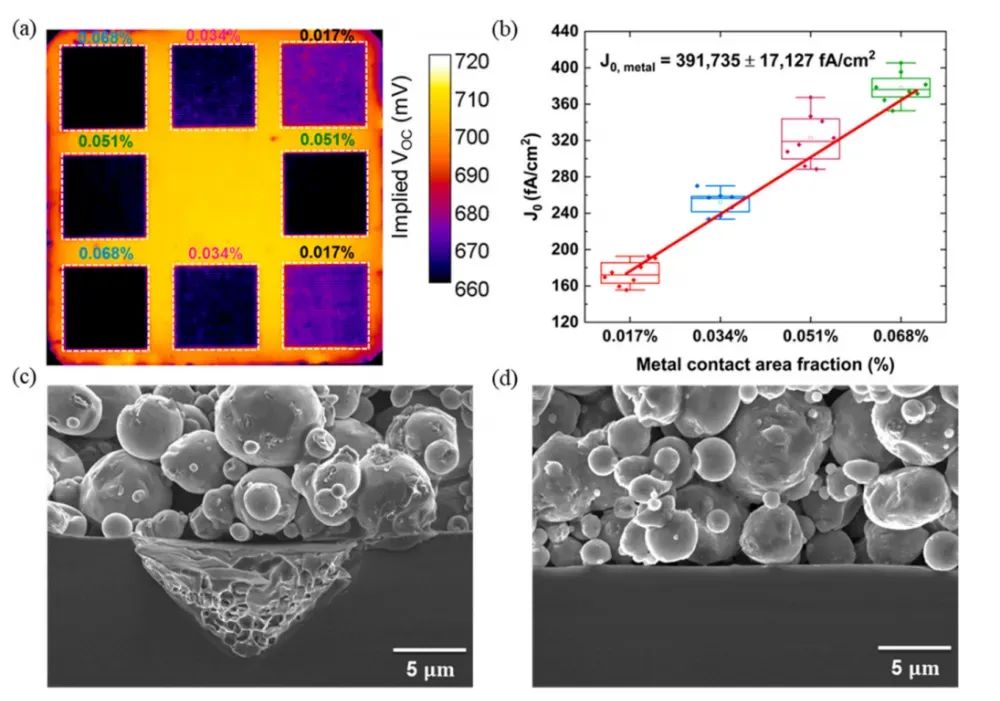

(a) 傳統(tǒng)鋁漿處理的金屬化前驅(qū)體PL圖像；(b) 傳統(tǒng)鋁漿的J0, metal值；(c) 傳統(tǒng)鋁漿接觸TOPCon堆疊的截面SEM圖；(d) 特殊鋁漿的截面SEM圖

傳統(tǒng)鋁漿與 n?多晶硅層接觸時，會形成深達8μm的共晶層，完全穿透 TOPCon 結(jié)構(gòu)的SiO?/ 多晶硅層，導(dǎo)致接觸復(fù)合電流密度（J0, metal）高達 391,735 fA/cm2，遠高于銀觸點的 50 fA/cm2，無法直接使用。

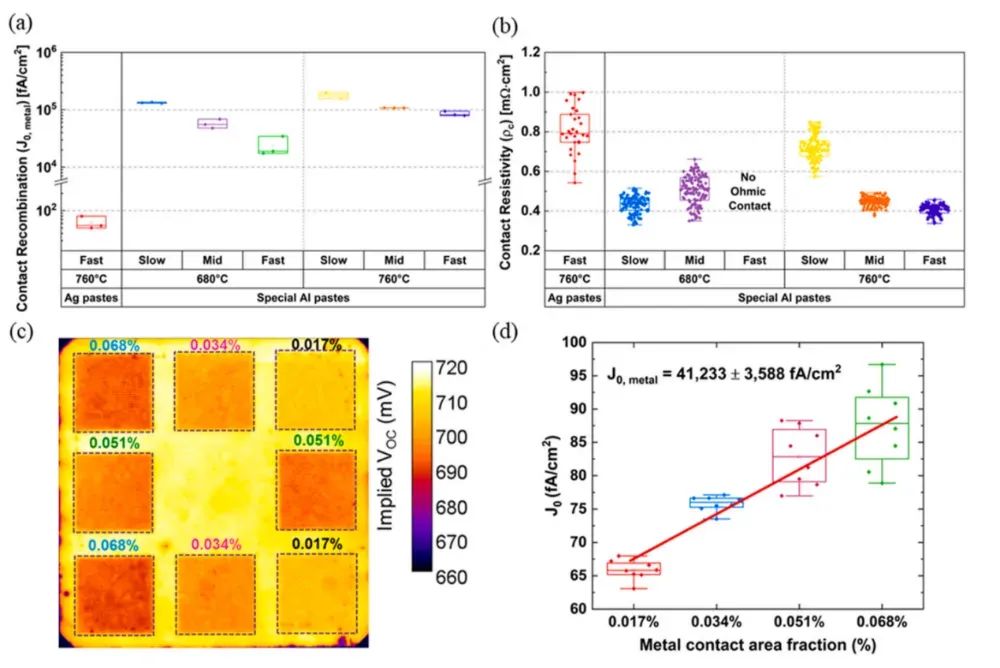

(a) 銀漿與特殊鋁漿的接觸復(fù)合比較;(b) 不同燒制條件下的接觸電阻率 (ρc);(c) 680°C-中速燒制下特殊鋁漿的PL圖像;(d) 特殊鋁漿的J0, metal值

為解決這一問題，特殊鋁漿通過添加 25-40 wt% 硅含量的 Al-Si 合金顆粒，將熔點提升至 760°C 以上，抑制了與多晶硅的過度合金化，同時優(yōu)化玻璃粉成分以改善與 n?多晶硅的歐姆接觸。燒結(jié)條件優(yōu)化顯示，680°C - 中等熱預(yù)算下，特殊鋁漿的J0, metal可降至 41,000 fA/cm2，接觸電阻率（ρc）低至 0.4 mΩ?cm2，為鋁觸點應(yīng)用奠定基礎(chǔ)。

鋁背觸點TOPCon電池性能評估

Millennial Solar

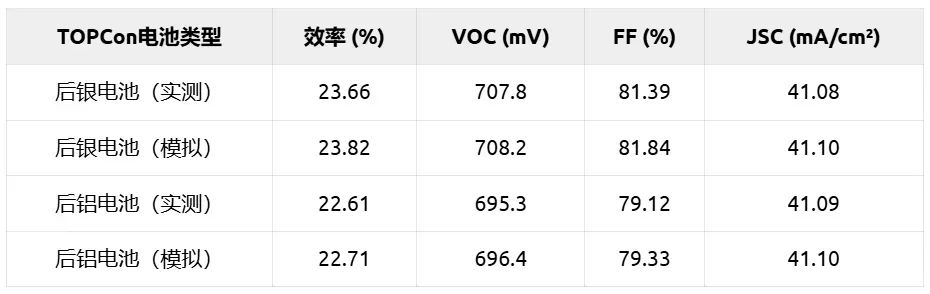

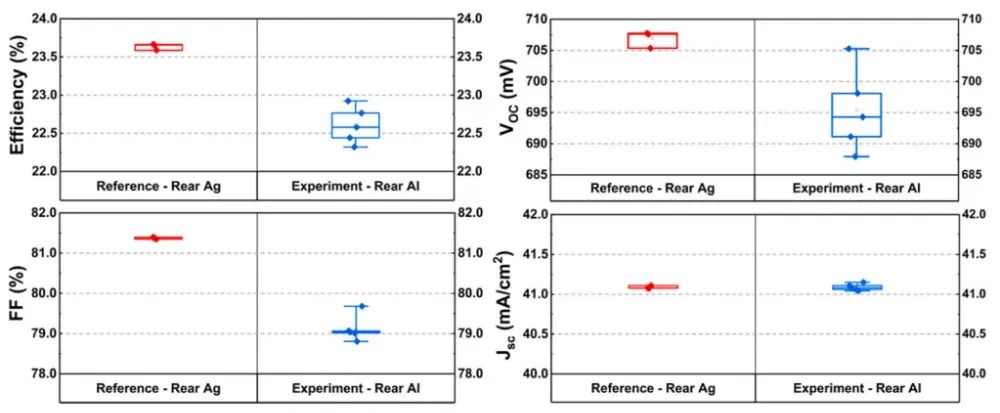

銀背與鋁背TOPCon電池的電流-電壓特性對比

采用飛秒紫外激光（257nm）進行 LCO 工藝，在不損害鈍化層的前提下實現(xiàn)接觸開口，結(jié)合絲網(wǎng)印刷和共燒工藝，成功制備鋁背觸點TOPCon電池。實驗結(jié)果顯示，冠軍電池效率達 22.92%，與背面銀參考電池（23.66%）的效率差距為 0.8%。效率損失主要源于鋁觸點的高接觸復(fù)合（導(dǎo)致 VOC 損失 10mV）和串聯(lián)電阻增加（FF 損失 2.5%），而 JSC 因正面設(shè)計相同無顯著差異。

Quokka3數(shù)值模擬提升效率

Millennial Solar

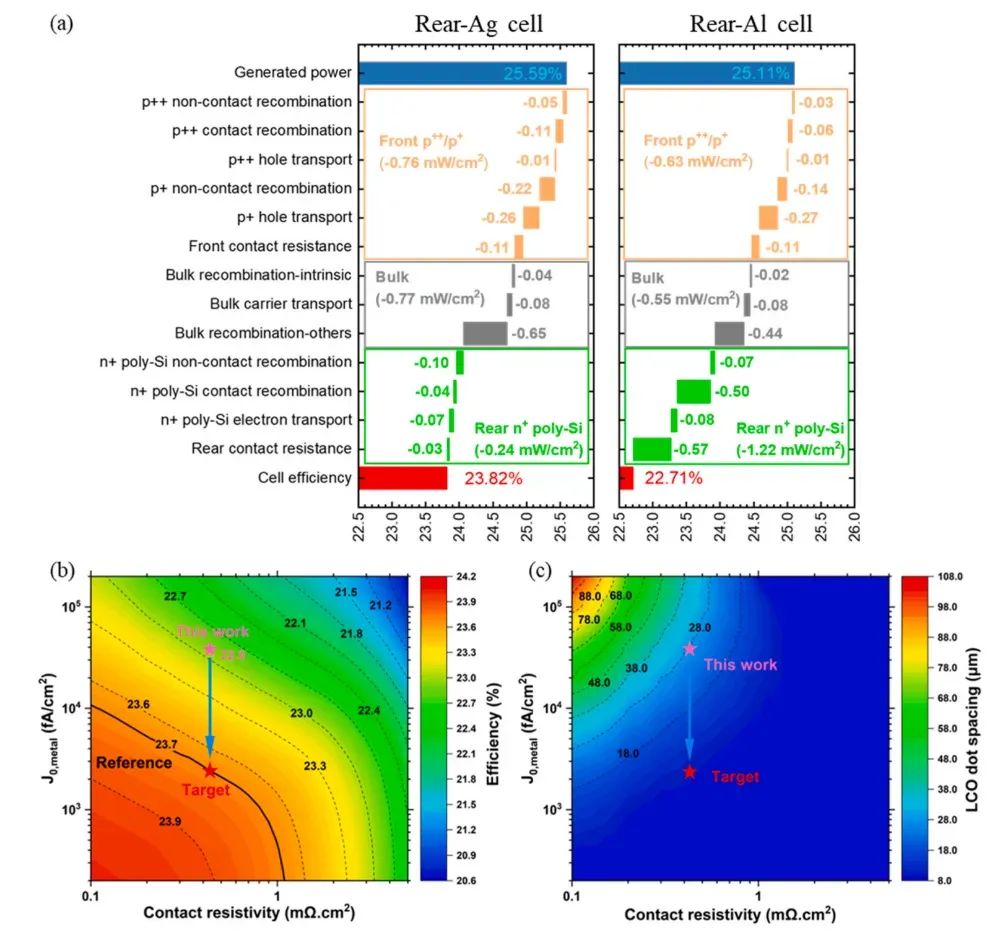

(a) 模擬電池的自由能損失分析；(b) 鋁背電池最高效率模擬；(c) 最優(yōu)LCO點間距

Quokka 3 模擬顯示，鋁背電池的51%損失來自背面表面，其中88%歸因于接觸復(fù)合和電阻損失，分別為 0.50 mW/cm2 和 0.57 mW/cm2，是銀觸點的 10 倍以上。為縮小效率差距，模擬確定關(guān)鍵優(yōu)化參數(shù)：

• 接觸復(fù)合電流密度J0, metal需降至 10,000 fA/cm2 以下；
• 接觸電阻率ρc 低于 1.1 mΩ?cm2；
• 當(dāng) ρc 為 0.4 mΩ?cm2 時，目標(biāo)J0, metal需達 2,500 fA/cm2，配合8μm 的 LCO 點間距，可實現(xiàn)參考電池效率23.7%。

本研究成功證明了鋁背觸點TOPCon電池中替代銀的可行性。特殊鋁漿通過抑制合金化和優(yōu)化燒結(jié)條件，實現(xiàn)了22.92% 的電池效率，效率差距縮小至 0.8%。數(shù)值模擬為進一步提升性能指明了方向，即降低J0, metal至 2,500 fA/cm2 并優(yōu)化接觸電阻。

美能TLM接觸電阻測試儀

Millennial Solar

美能TLM接觸電阻測試儀所具備接觸電阻率測試功能，可實現(xiàn)快速、靈活、精準(zhǔn)檢測。

靜態(tài)測試重復(fù)性≤1%，動態(tài)測試重復(fù)性≤3%

線電阻測量精度可達5%或0.1Ω/cm

接觸電阻率測試與線電阻測試隨意切換

定制多種探測頭進行測量和分析

該研究通過美能TLM接觸電阻測試儀提供關(guān)鍵支撐成功證明了鋁背觸點TOPCon電池替代銀的可行性，為 TOPCon 電池在太瓦級制造中減少銀消耗提供了切實可行的路徑。

原文參考：Integration of aluminum contacts in TOPCon solar cells: A pathway to reduce silver usage

*特別聲明：「美能光伏」公眾號所發(fā)布的原創(chuàng)及轉(zhuǎn)載文章，僅用于學(xué)術(shù)分享和傳遞光伏行業(yè)相關(guān)信息。未經(jīng)授權(quán)，不得抄襲、篡改、引用、轉(zhuǎn)載等侵犯本公眾號相關(guān)權(quán)益的行為。內(nèi)容僅供參考，若有侵權(quán)，請及時聯(lián)系我司進行刪除。
