給大家帶來ON Semiconductor 的NLVHC4538ADTR2G雙路精密單穩態多諧振蕩器的參數特性與EDA模型 數據手冊等資料。

NLVHC4538ADTR2G數據手冊免費下載
*附件：NLVHC4538A.pdf

NLVHC4538ADTR2G的EDA模型免費下載
http://www.asorrir.com/p/e310282884

• 產品名稱?：NLVHC4538A

• ?類型?：雙路精密單穩態多諧振蕩器（可重觸發、可復位）

• ?兼容性?：

  • 輸入兼容標準CMOS輸出
  • 通過上拉電阻，兼容LSTTL輸出

• ?特點?：

  • 允許無限制的觸發輸入上升和下降時間
  • 輸出脈沖寬度與觸發脈沖寬度無關
  • ±10%的脈沖寬度變化保證（使用相同測試夾具）
  • 10個LSTTL負載的輸出驅動能力
  • 輸出直接接口到CMOS、NMOS和TTL
  • 工作電壓范圍：3.0至6.0V
  • 低輸入電流：1.0mA
  • 高噪聲免疫特性
  • 符合JEDEC標準No. 7A的要求
  • 芯片復雜度：145個FET或36個等效門
  • NLV前綴用于汽車和其他需要獨特站點和控制變更要求的應用；AEC-Q100合格，具備PPAP能力
  • 無鉛、無鹵素，符合RoHS標準

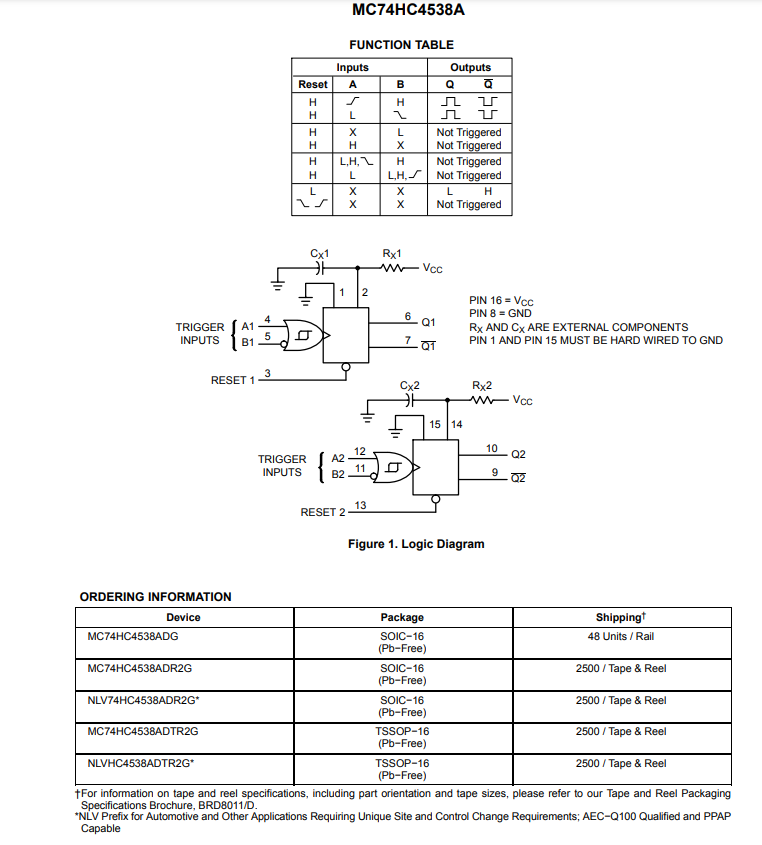

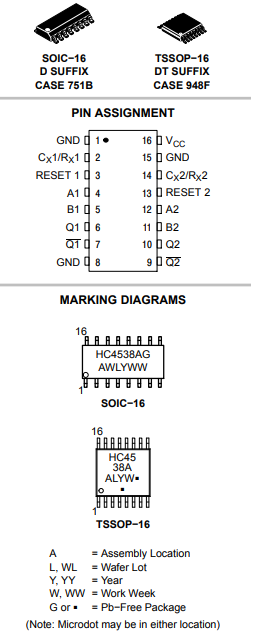

• 引腳分配?：

  • 1, 15：GND
  • 2, 14：外部定時組件C X1/R X1, C X2/R X2
  • 3, 13：復位輸入RESET 1, RESET 2
  • 4, 12：正邊沿觸發輸入A1, A2
  • 5, 11：負邊沿觸發輸入B1, B2
  • 6, 10：非反相單穩態輸出Q1, Q2
  • 7, 9：反相單穩態輸出Q1, Q2
  • 8：V CC
  • 16：V CC
    電氣特性

• ?直流特性?：

  • 輸入高電平電壓（V IH）：1.5V至4.2V（V CC = 2.0V至6.0V）
  • 輸入低電平電壓（V IL）：0.5V至1.8V（V CC = 2.0V至6.0V）
  • 輸出高電平電壓（V OH）：1.9V至5.9V（V CC = 2.0V至6.0V）
  • 輸出低電平電壓（V OL）：0.1V至0.4V（V CC = 2.0V至6.0V）
  • 最大輸入泄漏電流：±1.0μA（V CC = 6.0V）
  • 最大靜態供電電流：350mA（V CC = 6.0V）

• ?交流特性?：

  • 最大傳播延遲（t PLH, t PHL）：175ns至595ns（V CC = 2.0V至6.0V）
  • 最大輸出轉換時間（t TLH, t THL）：75ns至221ns（V CC = 2.0V至6.0V）

  定時特性

• ?輸出脈沖寬度?：

  • 當R x = 10kΩ, C x = 0.1μF時，脈沖寬度為0.63ms至0.81ms
  • 當R x = 100kΩ, C x = 1nF時，脈沖寬度為0.79ms

• ?脈沖寬度匹配?：

  • 同一封裝內電路間的脈沖寬度匹配：±5.0%
  • 不同封裝間電路間的脈沖寬度匹配變化：±10%

典型應用

• ?可重觸發單穩態電路?：通過適當的外部定時組件（R x 和C x）配置，該器件可以在輸出脈沖定時期間被重新觸發。
• ?非重觸發單穩態電路?：通過特定的連接方式，該器件可以配置為非重觸發模式，確保每個觸發輸入只產生一個輸出脈沖。

封裝尺寸

• ?SOIC-16封裝尺寸?：
  • 長度：9.80mm至10.00mm
  • 寬度：3.80mm至4.00mm
  • 高度：1.35mm至1.75mm
• ?TSSOP-16封裝尺寸?：
  • 長度：4.90mm至5.10mm
  • 寬度：4.30mm至4.50mm
  • 高度（含引腳）：0.50mm至0.75mm


注意事項

• ?未使用輸入的處理?：所有未使用的輸入必須連接到高邏輯電平或低邏輯電平，不應懸空。
• ?關機考慮?：當使用大電容值C x 時，關機過程中需要注意防止通過輸入保護二極管放電導致的電流過大問題。
• ?復位操作?：復位輸入為低電平時，將強制Q輸出為低電平，Q輸出為高電平。
