插板式模組是ZLG致遠電子開發的可靈活設計的遠程I/O擴展模塊，可通過定制化底板集成各類接口，搭配多種功能模塊，那它們的穩定性能得到保證嗎？本文來講一講插板式模組經歷的那些“地獄測試”。

?九大測試

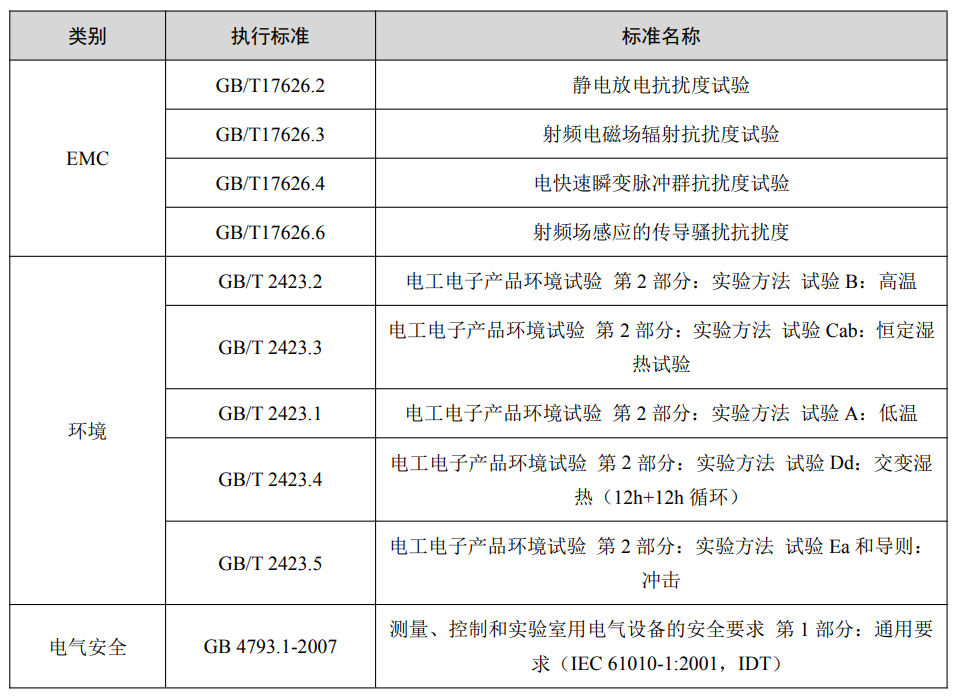

為確保設備能在各種環境中正常工作，插板式模組都要經過靜電放電抗擾度試驗，電快速瞬變脈沖群抗擾度試驗，雷擊（浪涌）抗擾度試驗，射頻場感應的傳導騷擾抗擾度試驗，輻射騷擾試驗等電磁方面，及低溫啟動與運行試驗，恒定濕熱試驗，高溫啟動與運行試驗，溫度變化試驗等環境適應性試驗在內的諸多驗證。這些驗證執行標準為GB/T17626系列(對標歐盟EN61000)和國標GB/2423系列(對標歐盟EN60068)具體如下表所示:

1. 靜電測試

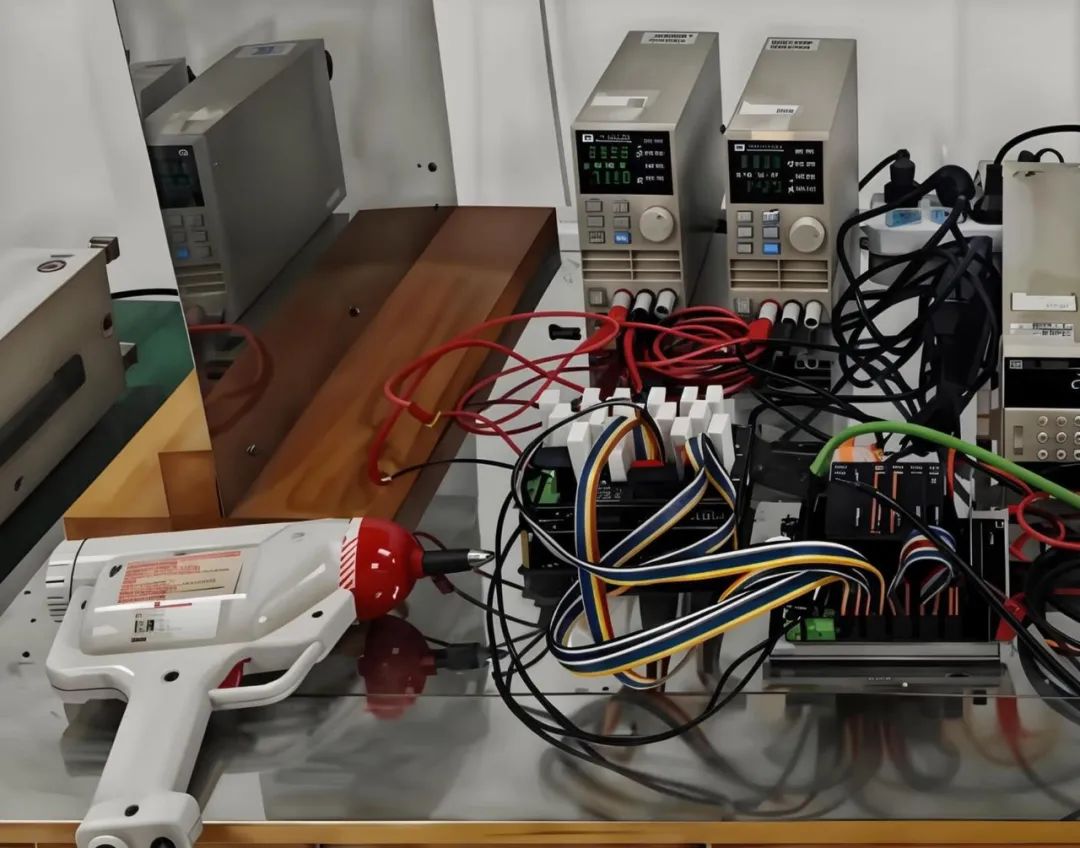

在靜電放電抗擾度試驗中，模塊要經歷對每個測試點最高15KV、至少20次不到1秒的模擬空氣放電和接觸放電等測試，實驗現場配置如圖：

以ZIOC-E0016D數字輸出模組為例，在每通道0.5A，共8A輸出電流的滿功率條件下工作，連續打20次15KV靜電，保持工作正常，順利通過靜電測試。

2. 脈沖群抗擾測試

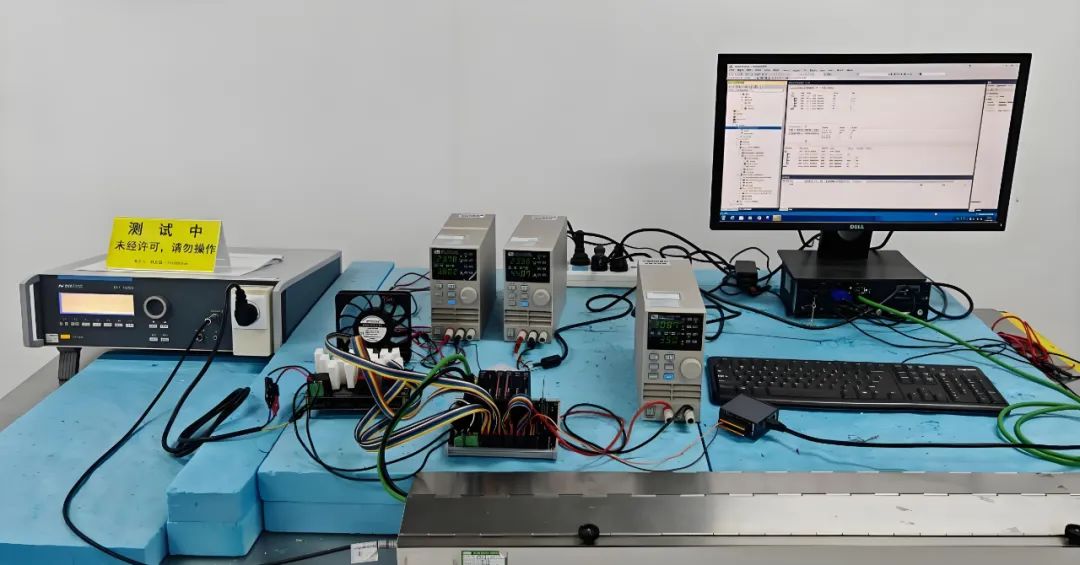

電快速瞬變脈沖群抗擾度試驗則是對電源線，信號線，控制線等，在最高4kV試驗電壓下，連續1分鐘以上輸出5/100kHz的交替脈沖群干擾。試驗現場如下：

在這樣嚴重干擾的環境下，插板式模塊仍然正常工作，通過了該項測試。

3. 雷擊模擬測試

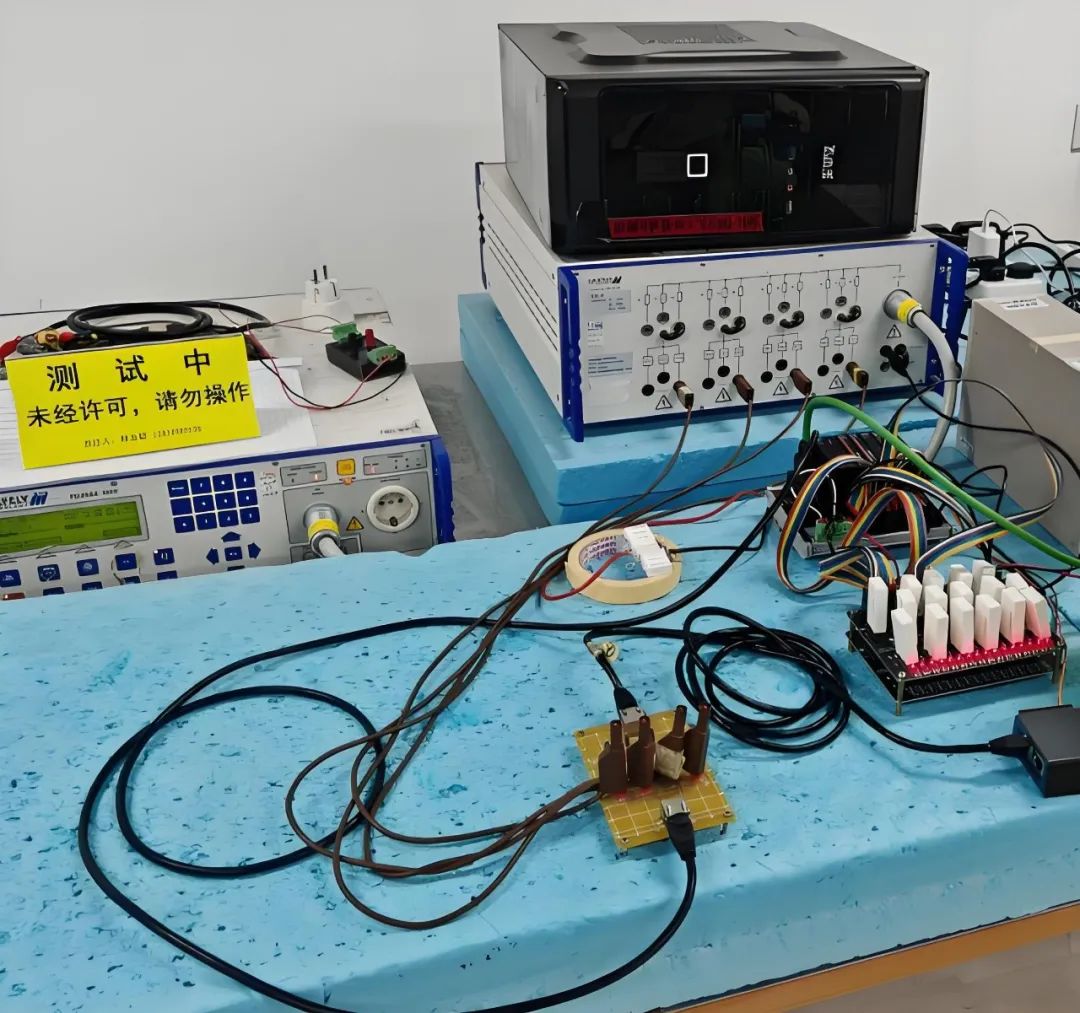

接下來的雷擊（浪涌）抗擾度試驗堪稱最嚴苛的試驗了，其要求產品經歷1.2/50us的開路輸出電壓和8/20us短路輸出電流組合波，各測試點在最高4kV電壓下經歷各5次不同角度的放電測試仍性能完好。

相比于靜電放電，浪涌測試的持續時間更長，壓力更大，對產品的性能要求也更高。但經測試，插板式模塊在該項目上依舊成績優秀。

4. 射頻抗擾實驗

該試驗從頻率領域對產品進行更廣度的評判，它要求150kHz到80GHz的高頻騷擾下，產品工作狀態均一切正常。

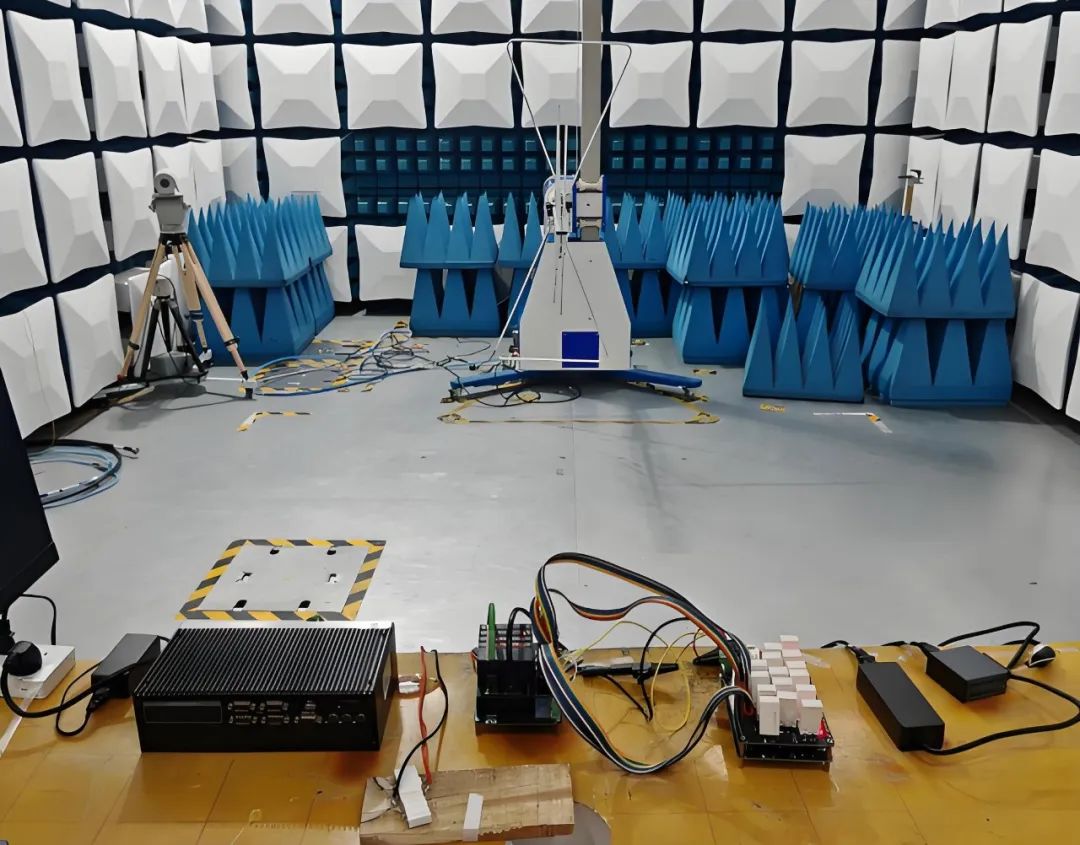

測試結果顯示插板式模塊達到A級認定的好成績。5. 輻射騷擾試驗該實驗是測試在產品正常工作下，其對外界輸出的輻射影響情況。需要在電波暗室內運行插板式模組，用天線測量其在30MHz到18GHz寬頻段內各個方向上的電磁輻射是否合格。

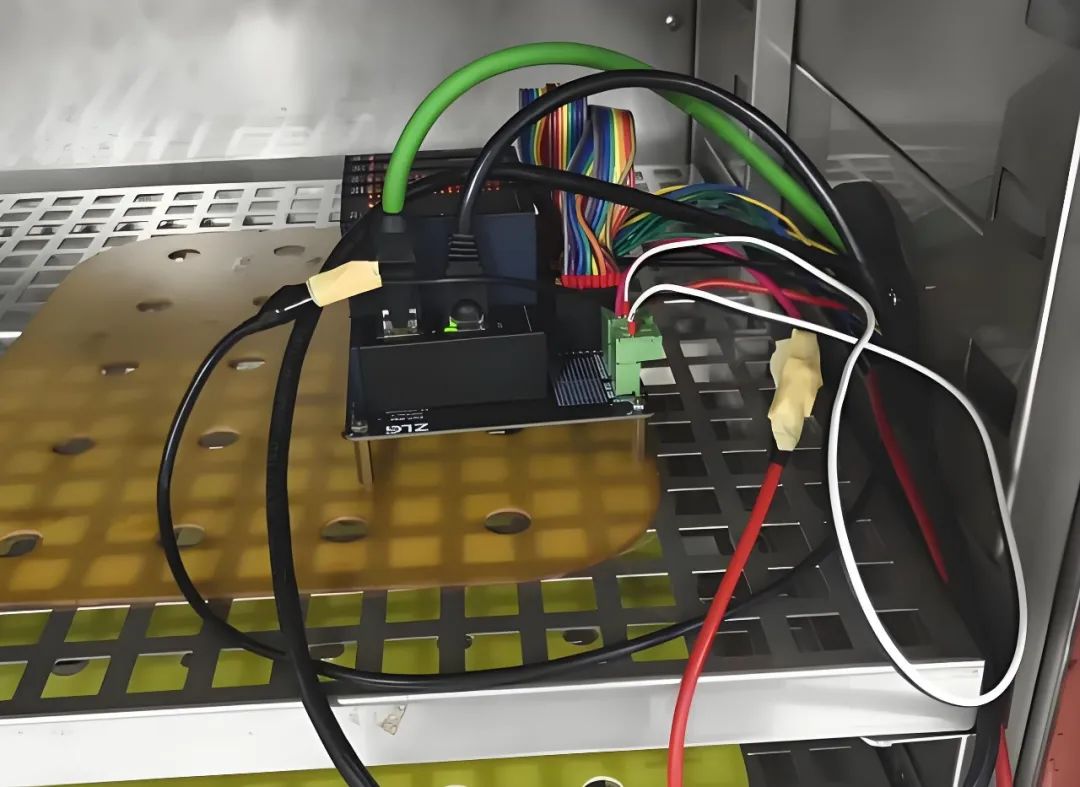

經測試，插板式模組工作時的對外輻射騷擾度較低，符合測試要求。6. 低溫與高溫運行實驗低溫啟動試驗是將試驗機放入實驗箱中，降溫至-22℃保持4小時，又快速上升至25℃，保持30分鐘，插板式樣機在這樣的環境下重復啟動3次且性能均無異常。與之對應的是高溫運行試驗，樣機在最高62℃的環境下保持4小時后降溫到25℃保持30分鐘，3次重復啟動無錯誤現象，最終在這兩個項目上插板式模塊均符合性能等級A的要求。7. 溫度變化實驗

該實驗相當于將低溫與高溫兩種條件結合起來，即試驗溫度改為-27℃～+62℃，其他條件類似，在這樣更為極限的環境下，插板式模塊依然可以順利通過，并取得A級的優秀認定。

8. 恒定濕熱試驗

另一方面，在嚴苛濕度環境下的測試對產品的檢驗也是十分重要的。經試驗，插板式以+42℃/85%RH條件下，經歷至少16小時運行，且期間重復上下電，仍然一切性能正常，符合性能判據等級A。

9.老化測試

該測試以ZI0C-E0016DN模塊為例，同時點亮16組24V/0.5A燈泡，在200W/8A的恒定輸出下模塊連續運行1個月，期間模塊正常輸出，且測得其表面溫度僅為55℃左右，展現出了插板式模組優異的穩定性。本次專題我們講解了插板式模組的測試項目，后面的專題我們將為大家講解模組中各個模塊的使用。
