跨越延遲障礙，從15秒到2毫秒，通過MODBUS轉ETHERNET IP網關將變送器接入AB PLC

在石油化工行業，變送器的實時數據監測與報警是保障生產安全的核心環節。

案例：基于MODBUS-EtherNet/IP網關的變送器監控系統優化**

某煉油廠采用 3051系列壓力變送器 ，其數據通過MODBUS轉EtherNet/IP網關接入ControlLogix 1769-L32E PLC系統，但初期存在數據延遲與誤報警問題。

技術團隊發現，傳統MODBUS輪詢機制導致變送器數據更新周期過長（約500ms），而EtherNet/IP的實時性要求未被滿足。通過優化網關配置，將MODBUS幀間隔壓縮至200ms，并啟用PLC的事件觸發采集模式，數據延遲降低至120ms以下。同時，在Studio 5000中重構報警邏輯，引入移動平均值濾波算法，有效抑制了壓力波動引起的誤觸發。

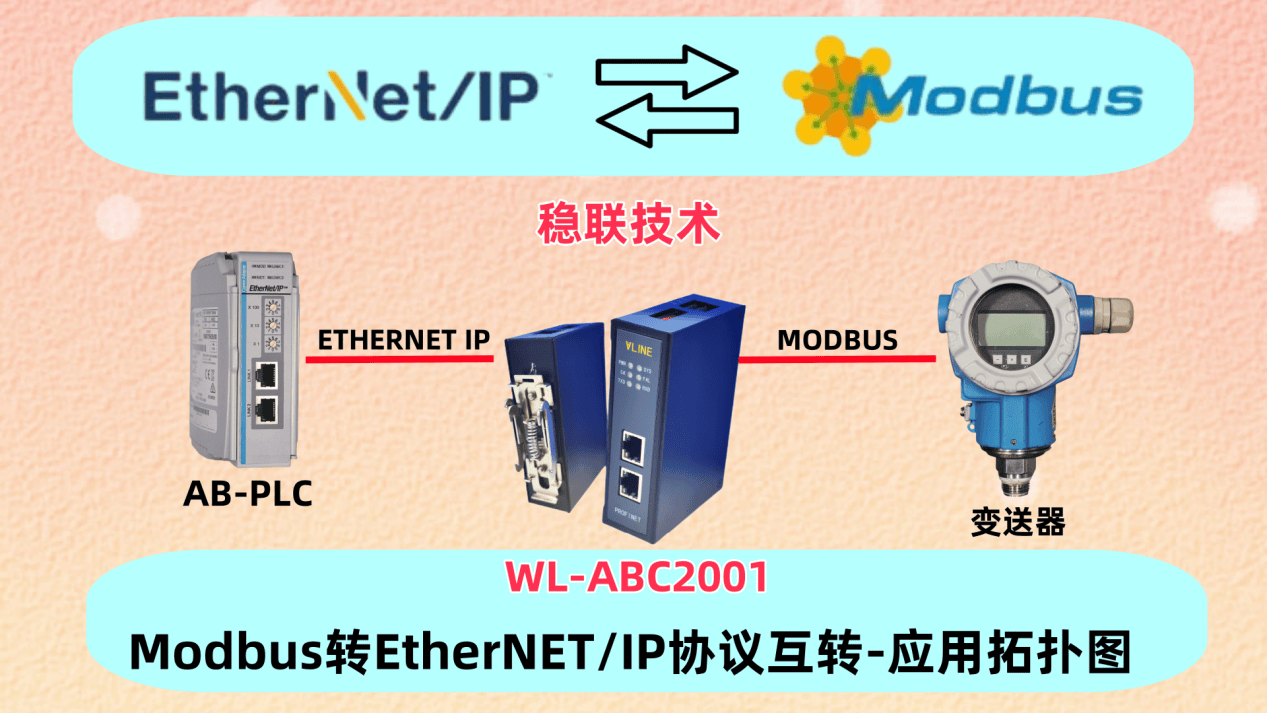

本案例監控的主要對象是變送器的顯示與報警。系統主PLC 選用羅克韋爾（AB） PLC1769-L32E，MODBUS轉EtherNet/IP網關采集變送器數據。

1、首先加入 EDS 文件。將MODBUS轉EtherNet/IP 網關的 EDS 文件拷貝放到任意位置；

2、打開RSLogix5000，進行硬件組態，首先添加網關的EDS文件；

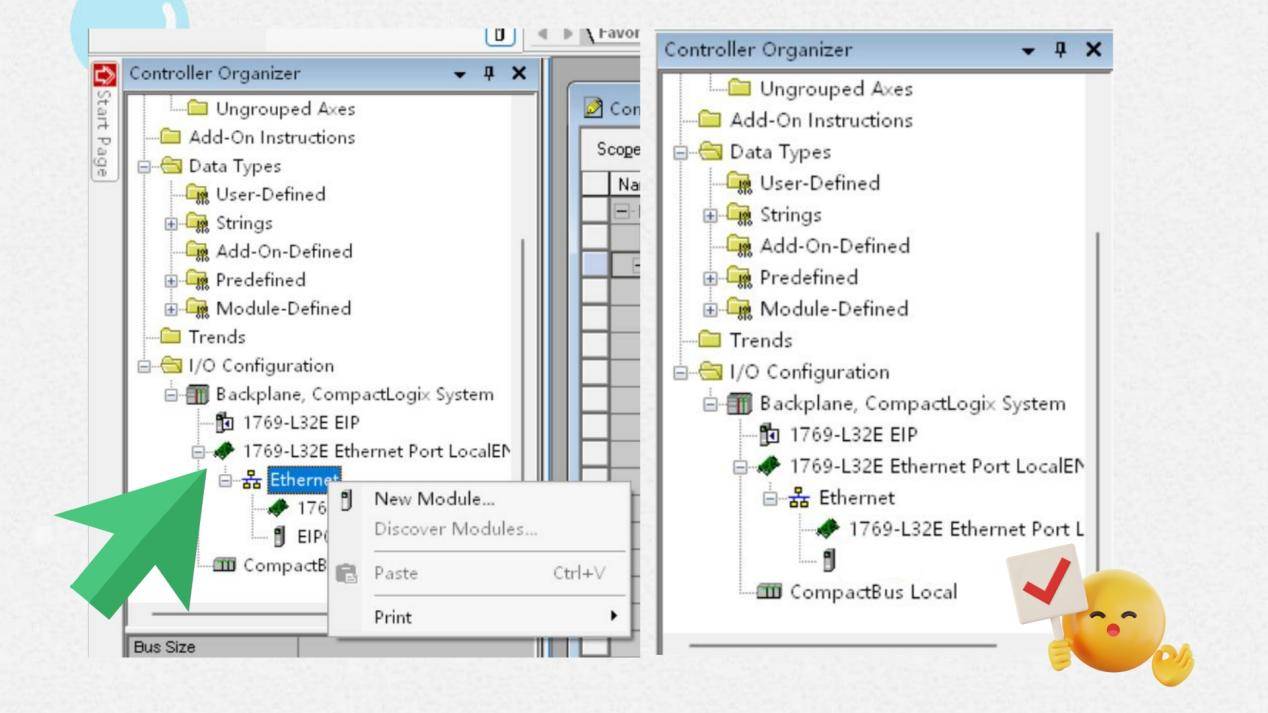

3、安裝完成后添加模塊，選擇New Module；

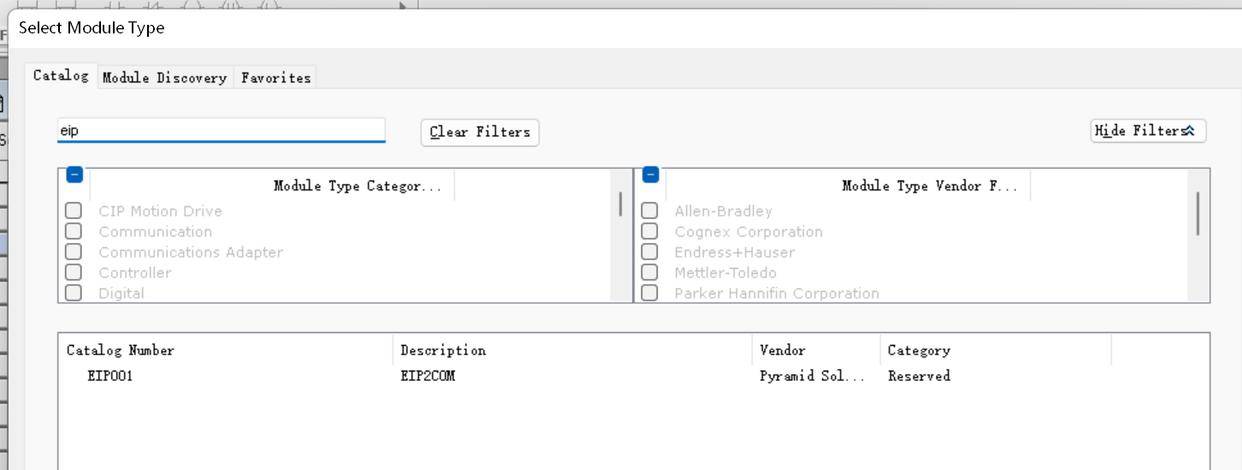

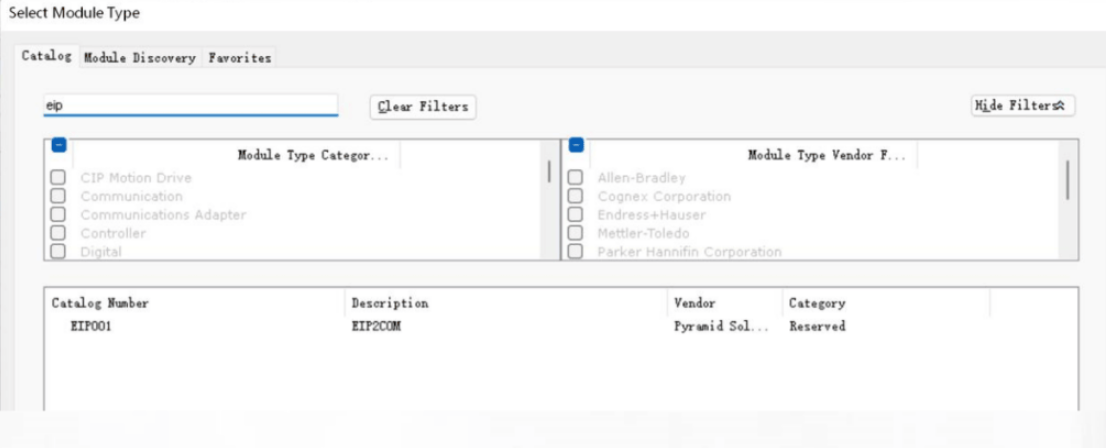

4、輸入EIP尋找MODBUS轉EtherNet/IP網關模塊，名稱顯示為 GW1；

5、雙擊MODBUS轉EtherNet/IP網關的模塊設置參數；

6、設置MODBUS轉EtherNet/IP網關的設備名稱和IP地址，本例為GW1 ,IP地址192.168.1.11；

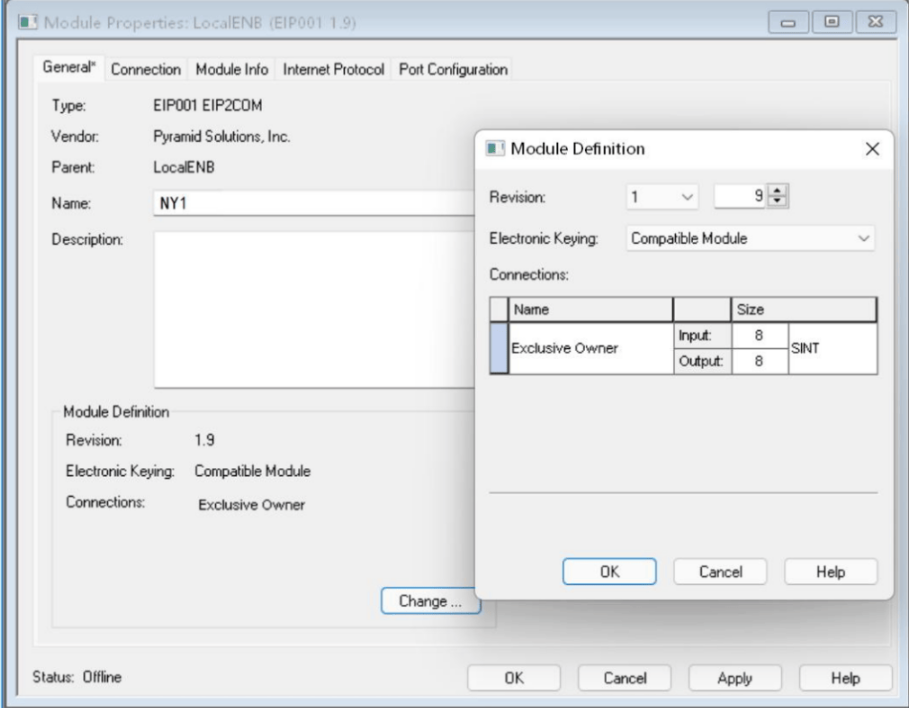

7、點擊Change設置數據的輸入輸出長度，本例為8個字節；

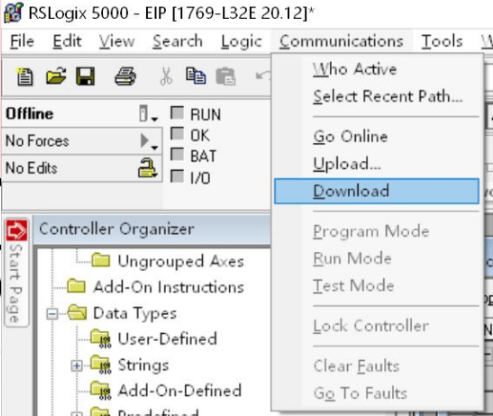

8、下載配置到PLC；

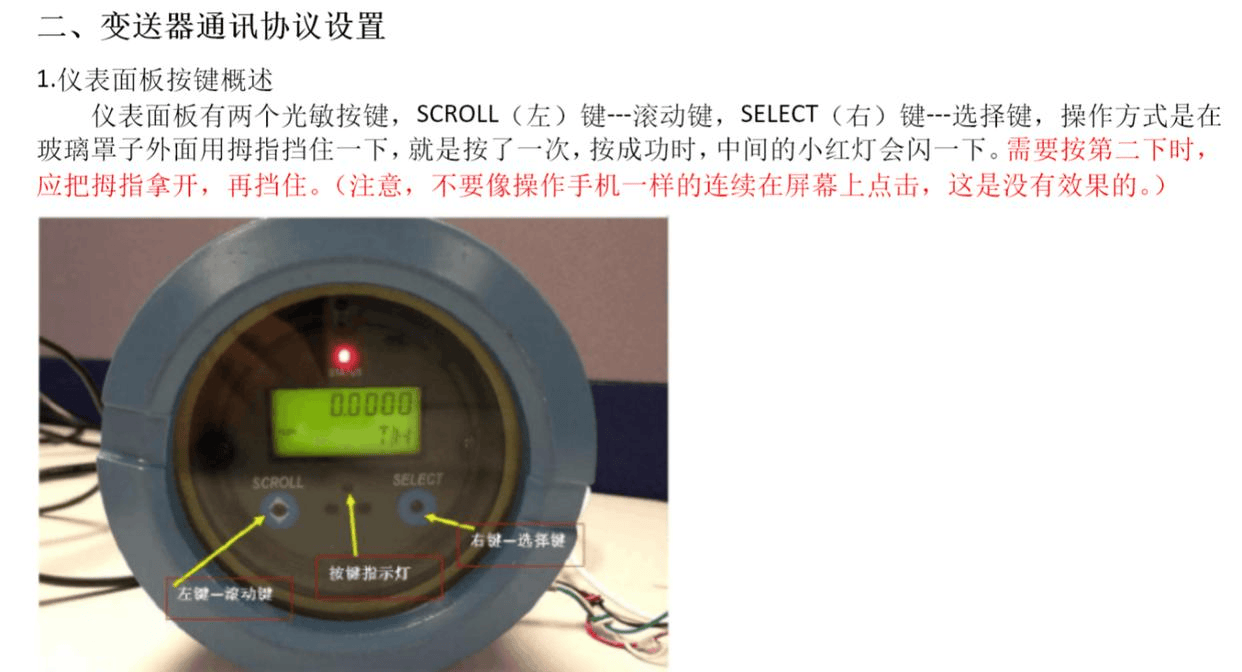

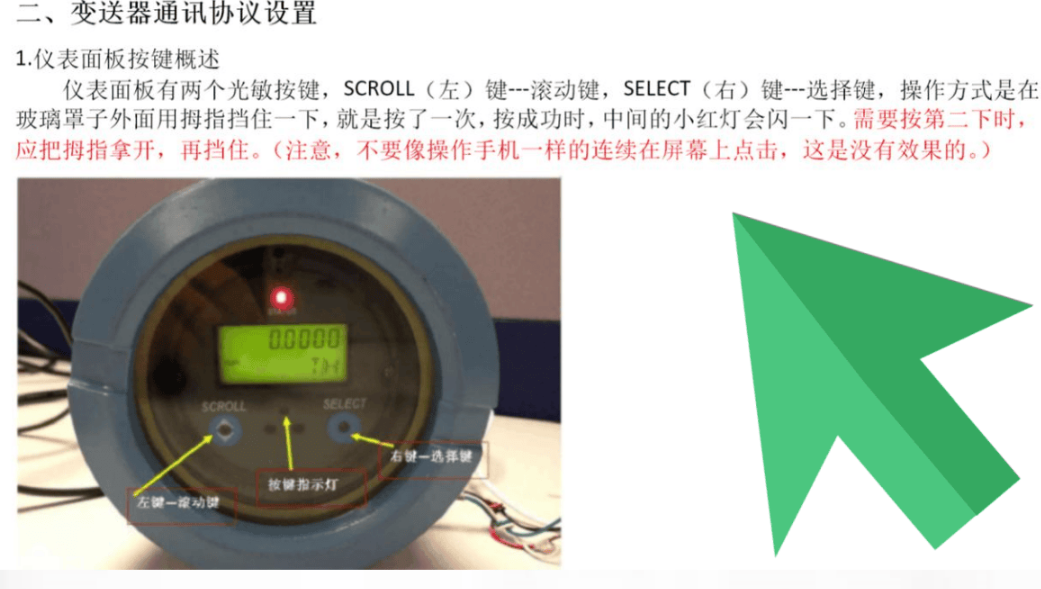

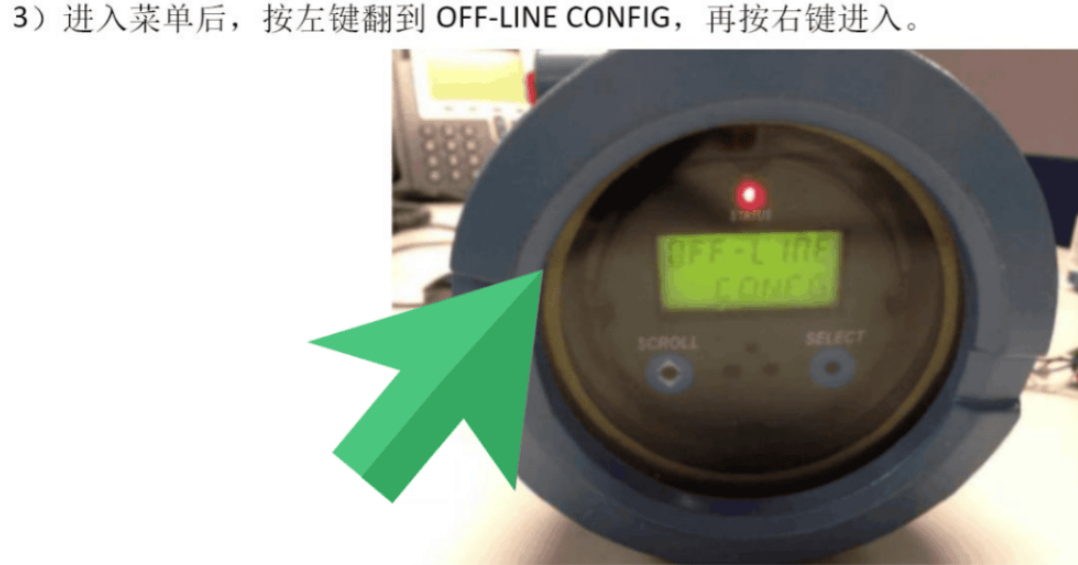

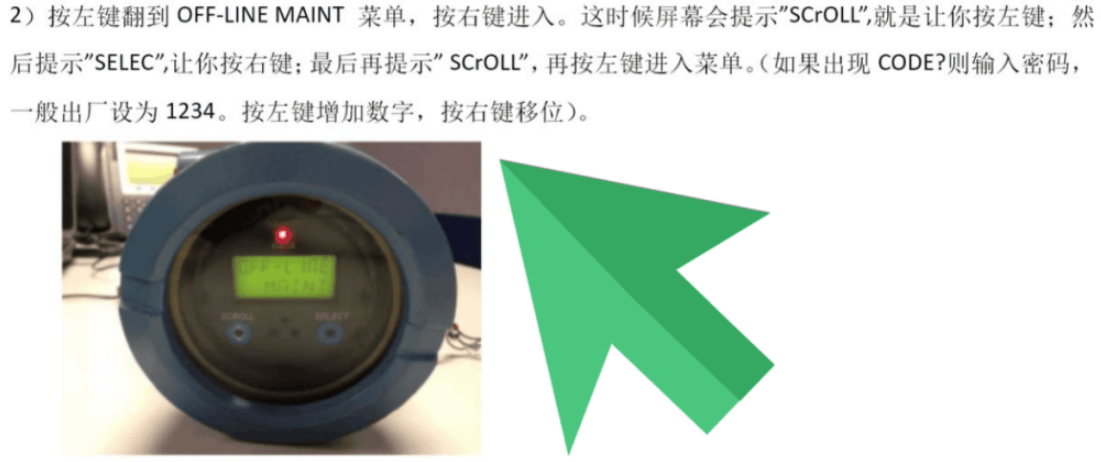

9、組態設置完成后下載到 PLC 中，設置好變送器的參數；

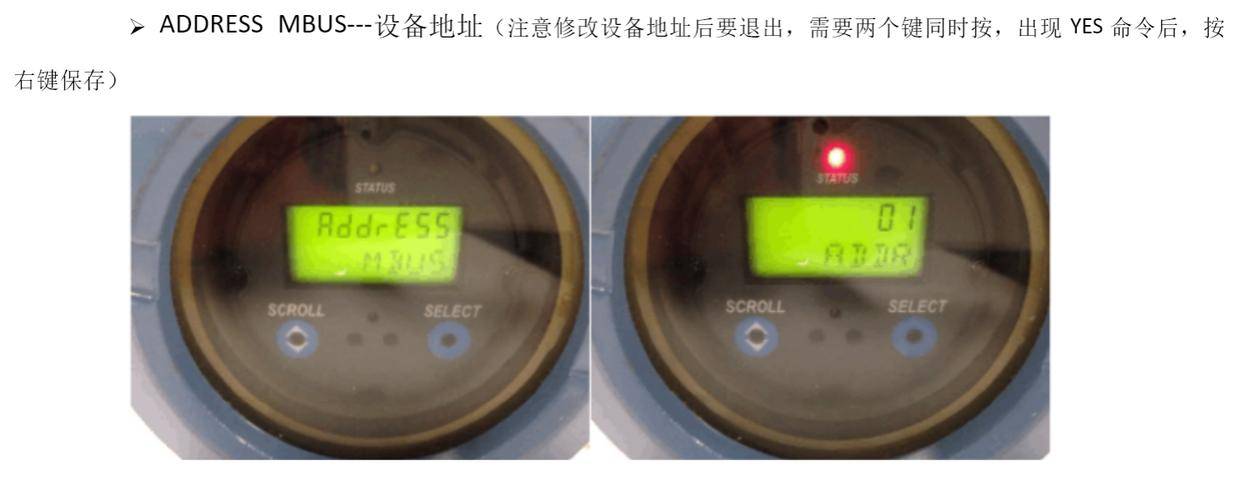

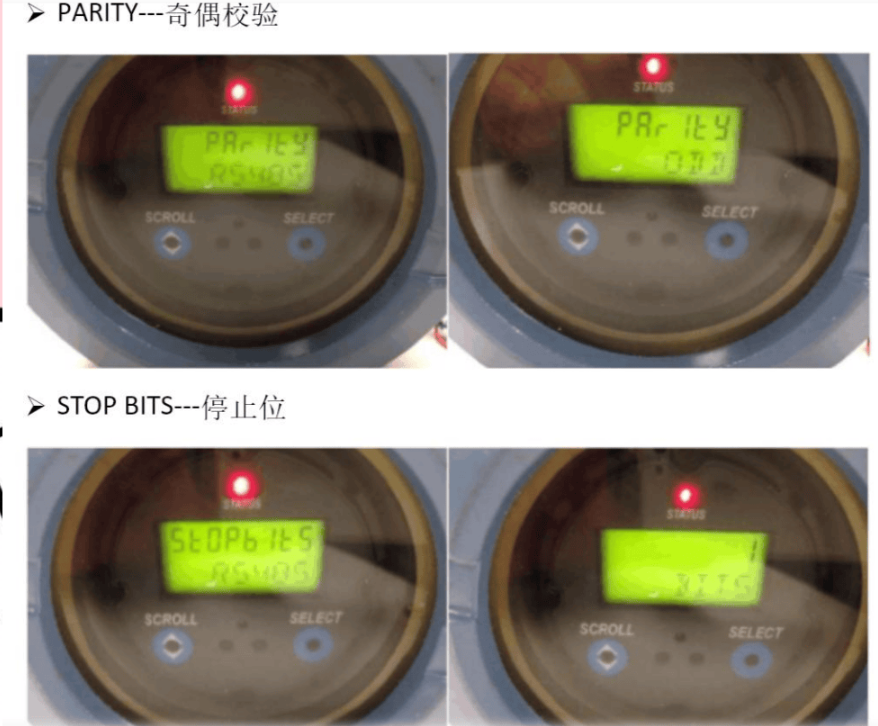

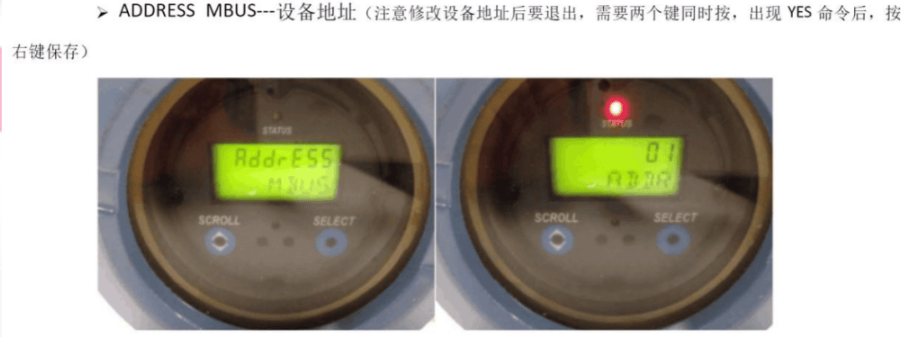

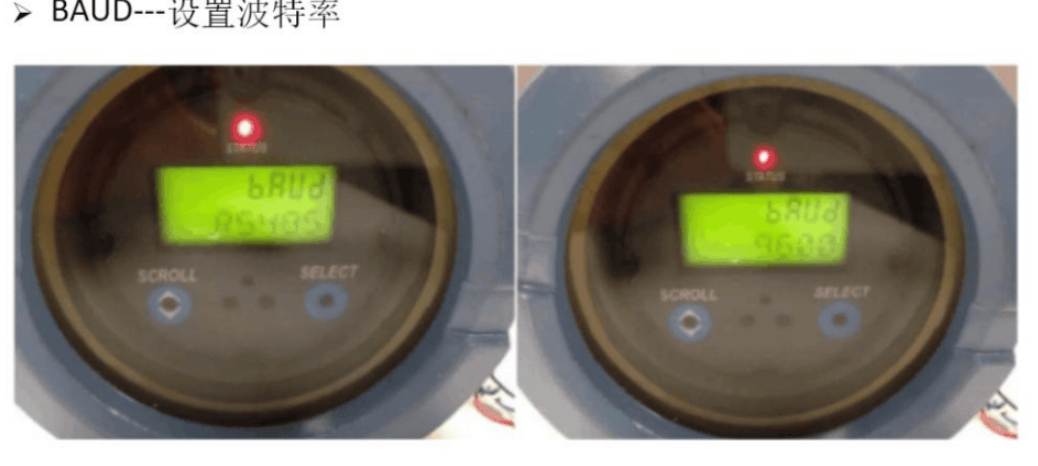

10、本例設置MODBUS轉EtherNet/IP為1號站地址，波特率9600 8數據位一個停止位，無校驗；

11、并開始配置 MODBUS轉EtherNet/IP參數設置。首先安裝MODBUS轉

EtherNet/IP網關配置軟件，打開軟件新建項目；

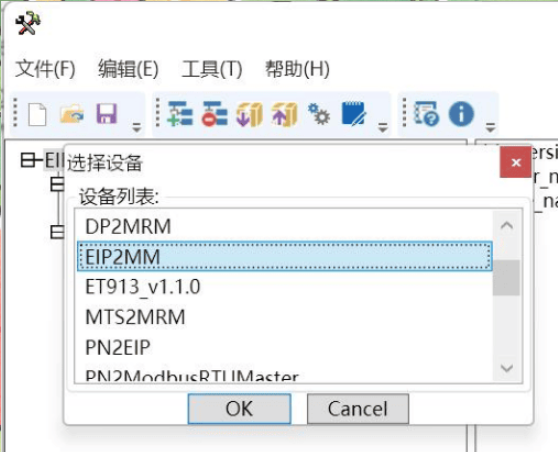

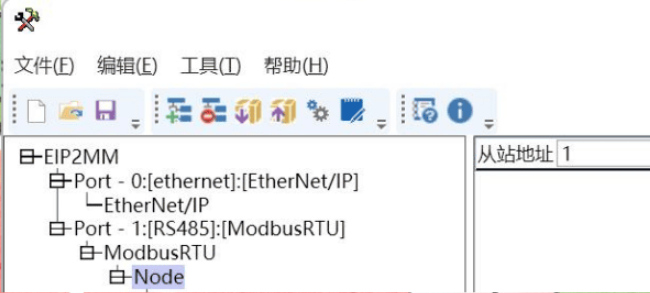

12、選擇 EIP2MM；

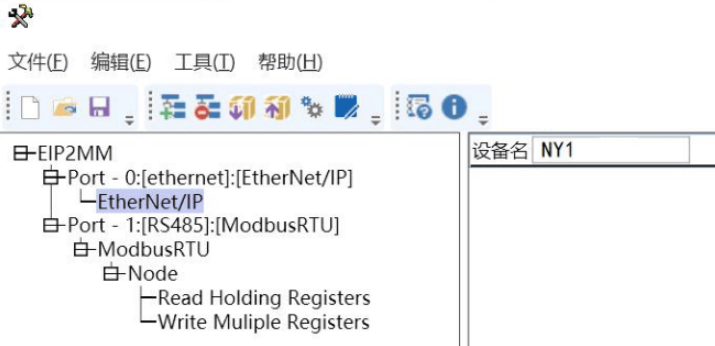

13、配置MODBUS轉EtherNet/IP網關的 IP 地址與設備名稱（要與組態軟件中保持一

致）；

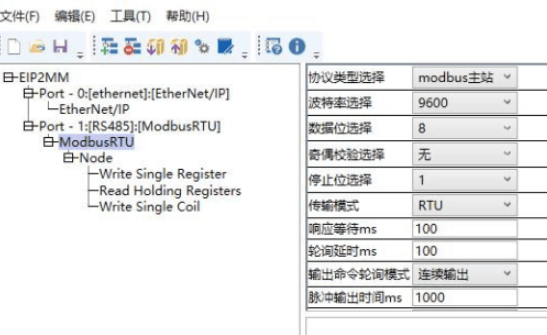

14、設置MODBUS轉EtherNet/IP 參數（輸出命令輪詢模式可根據需要選擇單次發送

，連續發送，脈沖發送等）；

15、填寫MODBUS轉EtherNet/IP變頻器的站號；

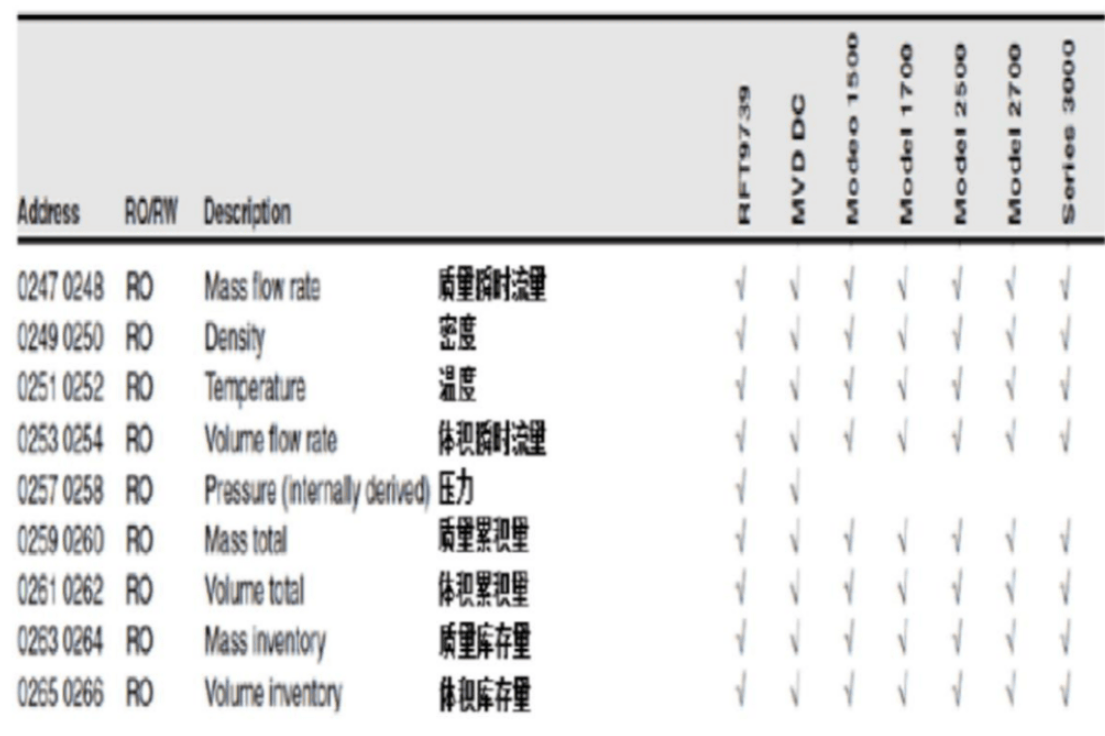

16、MODBUS轉EtherNet/IP的從站寄存器地址如下；

17、如我們想讀取從站的質量瞬時流量，那么地址為247和248兩個寄存器，但是因為地址存在偏移，所以地址應寫為246和247兩個；

18、從modbus主站軟件中可以看到，設備的地址為3區，采用04功能碼；

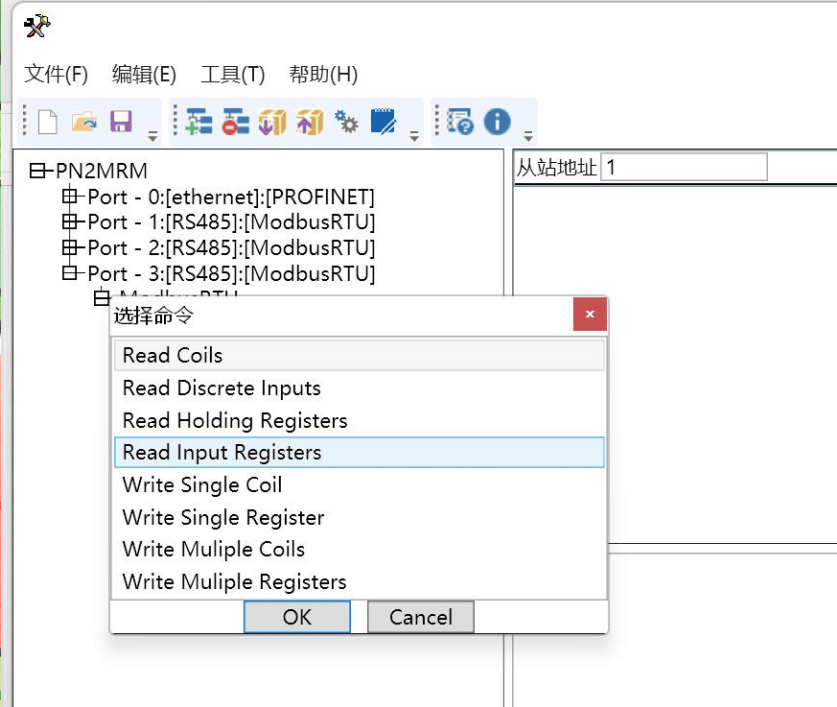

19、所以MODBUS轉EtherNet/IP網關的modbus設置如下,選擇03功能碼；

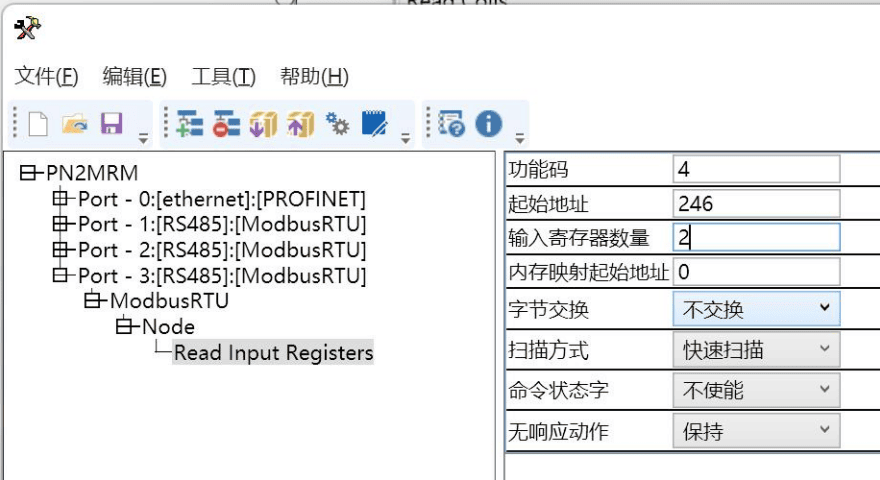

20、填寫MODBUS轉EtherNet/IP寄存器地址；

21、地址寫246，寄存器數量兩個。配置后保存下載進網關。監控對應的I地址即可。通過MODBUS轉EtherNet/IP網關穩聯技術，將MODBUS從站設備接入ETHERNET/IP主站羅克韋爾（AB） PLC 1769-L32E通訊網絡的方法，系統實現了變送器數據的豪秒級同步，報警準確率提升至99.7%。此方案為流程工業中異構協議設備的協同控制提供了典型范式，其方法論可擴展至溫度、流量等多參數監控場景。
