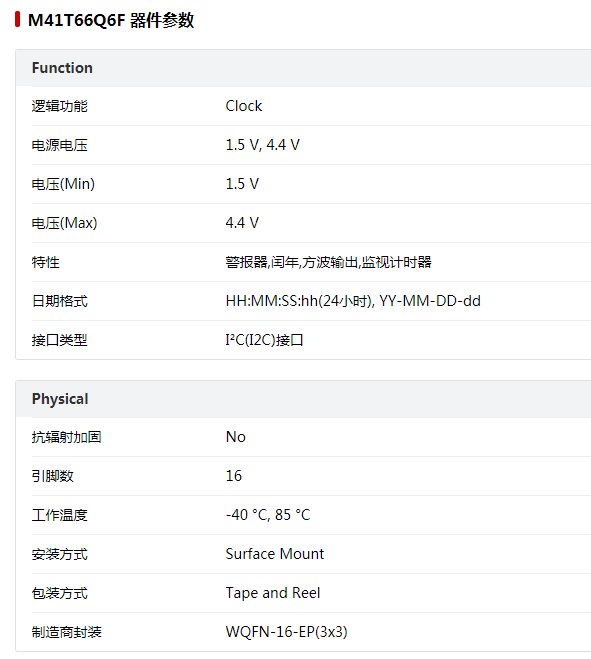

給大家初步介紹一下ST推出的 M41T66Q6F； 低功耗串行實時時鐘（RTC）內置32.768 kHz振蕩器參數特性 EDA模型與數據手冊。

M41T66Q6F數據手冊免費下載

*附件：M41T66Q6F.pdf

M41T66Q6F EDA模型免費下載
http://www.asorrir.com/p/e6229886

數據手冊詳細描述了M41T66Q6F實時時鐘的功能特性、操作模式、電氣參數、封裝信息及文檔修訂歷史，為用戶提供了全面的技術參考。

M41T66Q6F 實時時鐘（RTC）概述

1. 描述

• ?設備類型?：M41T66是一款低功耗串行實時時鐘（RTC），內置32.768 kHz振蕩器（由外部晶體控制）。
• ?功能特點?：
  • 時鐘/日歷功能，支持世紀、年、月、日、時、分、秒及十分之一/百分之一秒。
  • 鬧鐘中斷功能。
  • 可編程方波輸出。
  • 看門狗輸出。
• ?接口?：通過雙線雙向I2C接口進行地址和數據的串行傳輸。

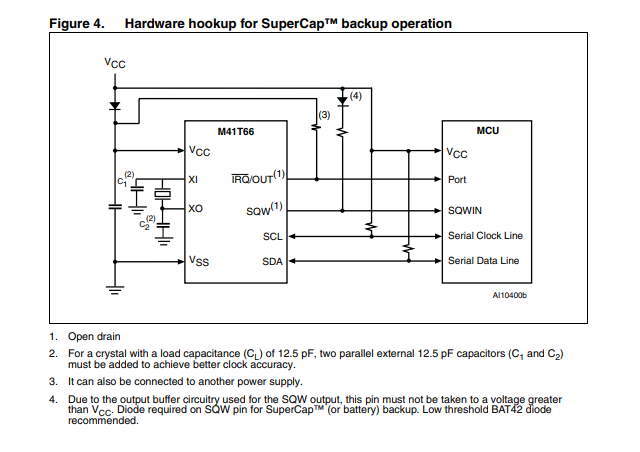

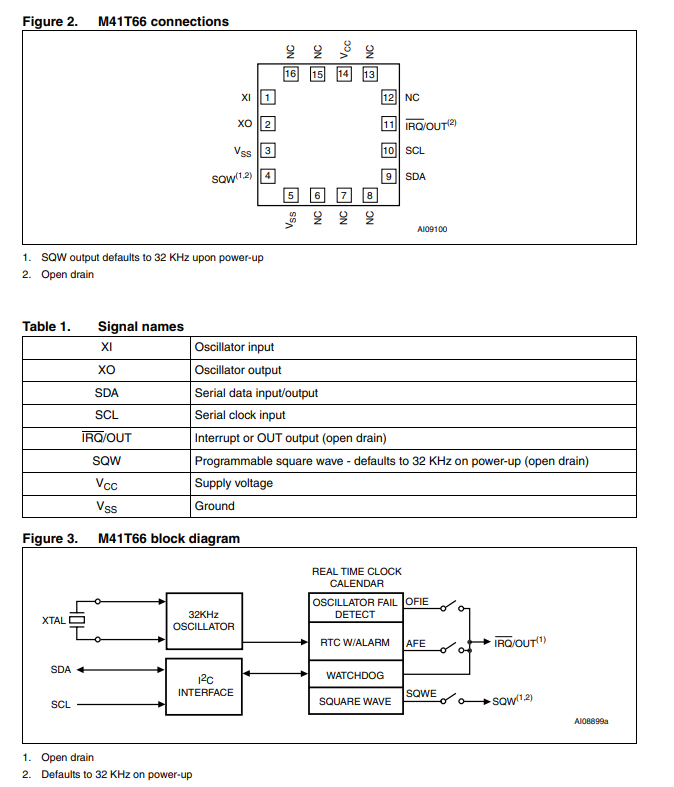

• ?封裝?：采用16引腳QFN封裝。

2. 操作

2.1 2線總線特性

• ?總線狀態?：
  • ?空閑狀態?：數據線和時鐘線均保持高電平。
  • ?開始數據傳輸?：時鐘線高電平時，數據線從高電平變?yōu)榈碗娖健?/li>
  • ?停止數據傳輸?：時鐘線高電平時，數據線從低電平變?yōu)楦唠娖健?/li>
• ?數據有效?：開始條件后，數據線在時鐘信號高電平期間保持穩定表示有效數據。
• ?應答?：每個8位字節后跟隨一個應答位，由接收器拉低數據線產生。

2.2 讀取模式

• ?操作流程?：主設備設置從設備地址后，寫入字地址并啟動讀取模式，從設備按順序發送數據字節，主設備對每個字節進行應答。

2.3 寫入模式

• ?操作流程?：主設備設置從設備地址后，寫入字地址和數據，從設備在接收每個字節后發送應答。

3. 時鐘操作

3.1 時鐘寄存器

• ?寄存器結構?：共16個內部寄存器，包含時鐘、校準、鬧鐘、看門狗、標志和方波控制。
• ?時鐘更新?：寫入任何時鐘寄存器地址將重置十分之一/百分之一秒為“00”。

3.2 時鐘校準

• ?校準原理?：通過周期性計數器校正，在分頻器第256級添加或減去計數，以調整時鐘速度。
• ?校準步驟?：校準位位于校準寄存器（08h）的低5位，通過加載不同值來調整時鐘。

3.3 鬧鐘時鐘寄存器

• ?設置?：地址OAh-OEh用于設置鬧鐘，支持多種重復模式（如每秒、每分鐘、每小時等）。
• ?觸發條件?：當時鐘信息與鬧鐘設置匹配時，觸發中斷。

3.4 看門狗定時器

• ?功能?：用于檢測失控的微處理器。
• ?設置?：通過看門狗寄存器（09h）設置超時時間和分辨率。

3.5 方波輸出

• ?功能?：提供可編程方波輸出，頻率可通過寄存器設置。
• ?默認設置?：上電默認為32.768 kHz。

3.6 世紀位

• ?功能?：處理世紀轉換和閏年。

3.7 輸出驅動引腳

• ?功能?：在特定條件下，IRQ/OUT引腳可作為輸出驅動，反映校準寄存器的內容。


3.8 振蕩器停止檢測

• ?功能?：檢測振蕩器是否停止，并設置相應標志位。

3.9 上電默認值

• ?寄存器初始狀態?：上電時，各寄存器位將初始化為默認值。

4. 最大額定值

• ?電氣參數?：包括存儲溫度、供電電壓、輸入/輸出電壓、輸出電流等絕對最大額定值。


5. 直流和交流參數

• ?詳細參數?：包括操作電壓、I2C總線電流、供應電流、輸入/輸出高/低電壓等。

6. 封裝機械數據

• ?封裝尺寸?：提供QFN16封裝的詳細機械尺寸和推薦足跡。
