低功耗16位DAC

雙極性電壓型輸出

1μs快速建立

CM7506：針對xy-2協議

CM7506L：不兼容xy-2協議

CM7506是一款16位無緩沖電壓輸出數模轉換器(DAC)，其兼容xy-2協議的數字邏輯設計，專門針對激光振鏡控制器用戶。非激光振鏡用戶請選用產品CM7506L。

CM7506采用2.7V至5.5V單電源供電，可在全溫范圍內保證輸出電壓的單調性。無緩沖器的設計，使得DAC具有極低的功耗，僅有290μA的靜態電流，以及0.5LSB的低零碼失調誤差。

CM7506支持2V至VDD的基準電壓輸入范圍。電壓輸出擺幅為0V至VREF。CM7506內部集成了精確匹配的電阻串，通過與片外精密運算放大器配合，可在RFB上產生最大±VREF擺幅的雙極性電壓輸出。

CM7506采用SPI/QSPI/MICROWIRE兼容型三線串行接口，能夠以高達50MHz的時鐘速率運行，并可直接與光耦合器相連，以滿足特定應用的需求。上電時，復位電路將CM7506輸出至中間電平。

應用領域

• 激光振鏡控制器
• 高精度儀器儀表校準電路
• 過程控制和工業自動化
• 自動測試設備
• 精密信號源

產品特性

• 單電源供電：2.7V~5.5V
• 低電源電流：290μA
• INL誤差：±0.5LSB
• 低毛刺脈沖：1nV·s
• 短建立時間：1μs
• 全溫范圍內保證輸出電壓單調性
• 電壓輸出可直接驅動60kΩ負載
• 50MHz SPI/QSPI/MICROWIRE兼容型串行接口
• 上電復位將DAC輸出至中間電平
• 補償基準源電流
• SOP14 8.7mm×3.9mm封裝

管腳定義

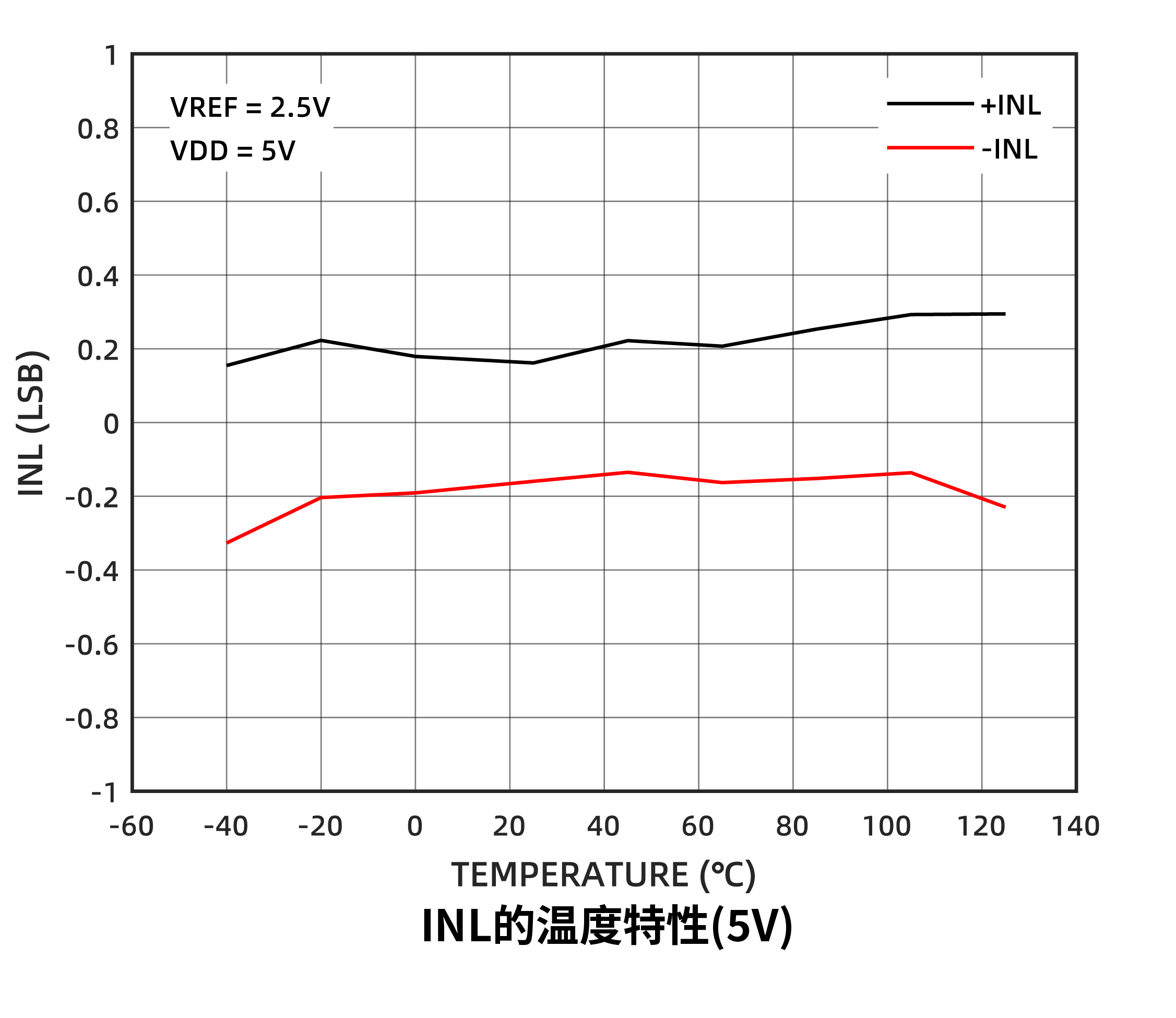

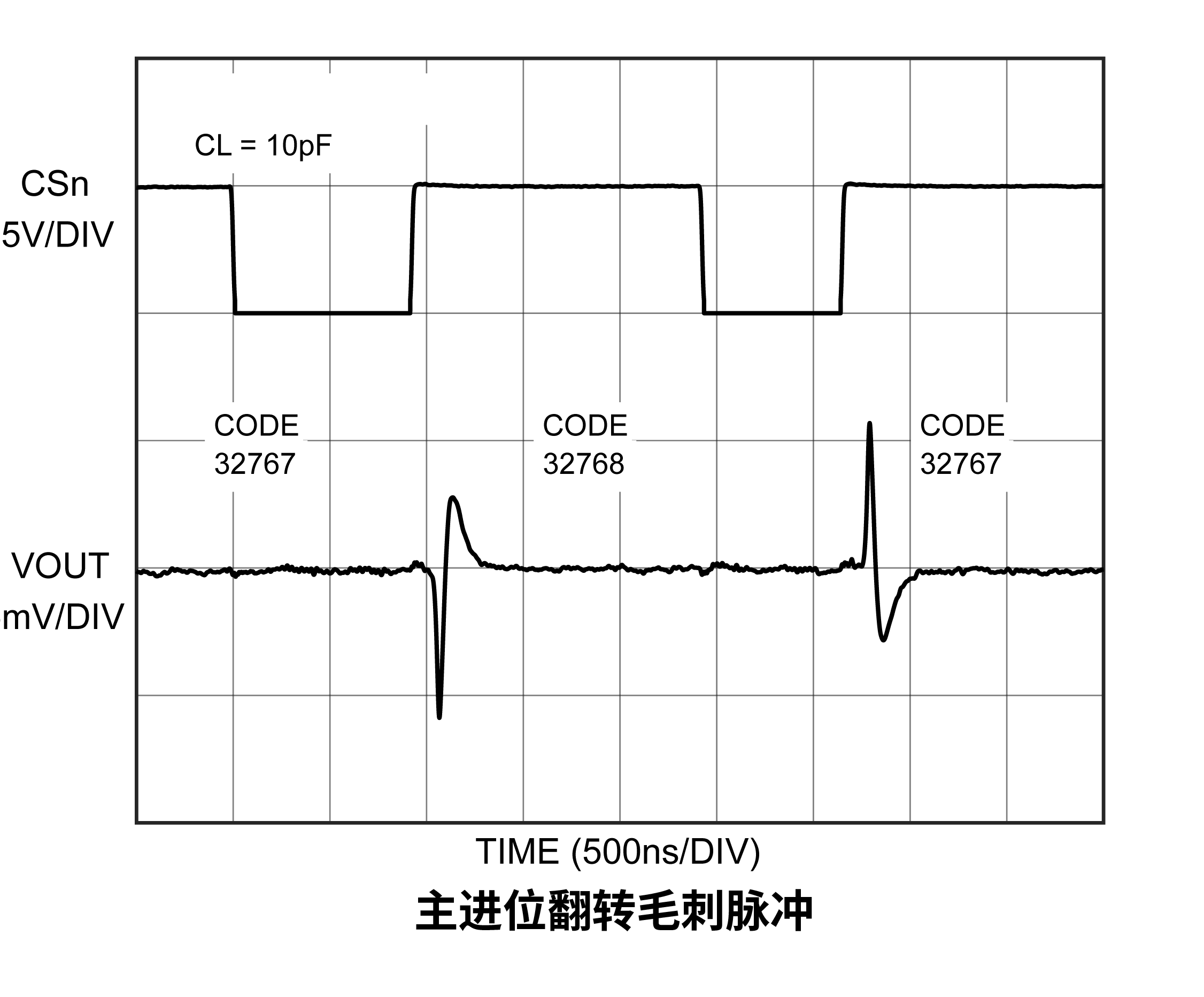

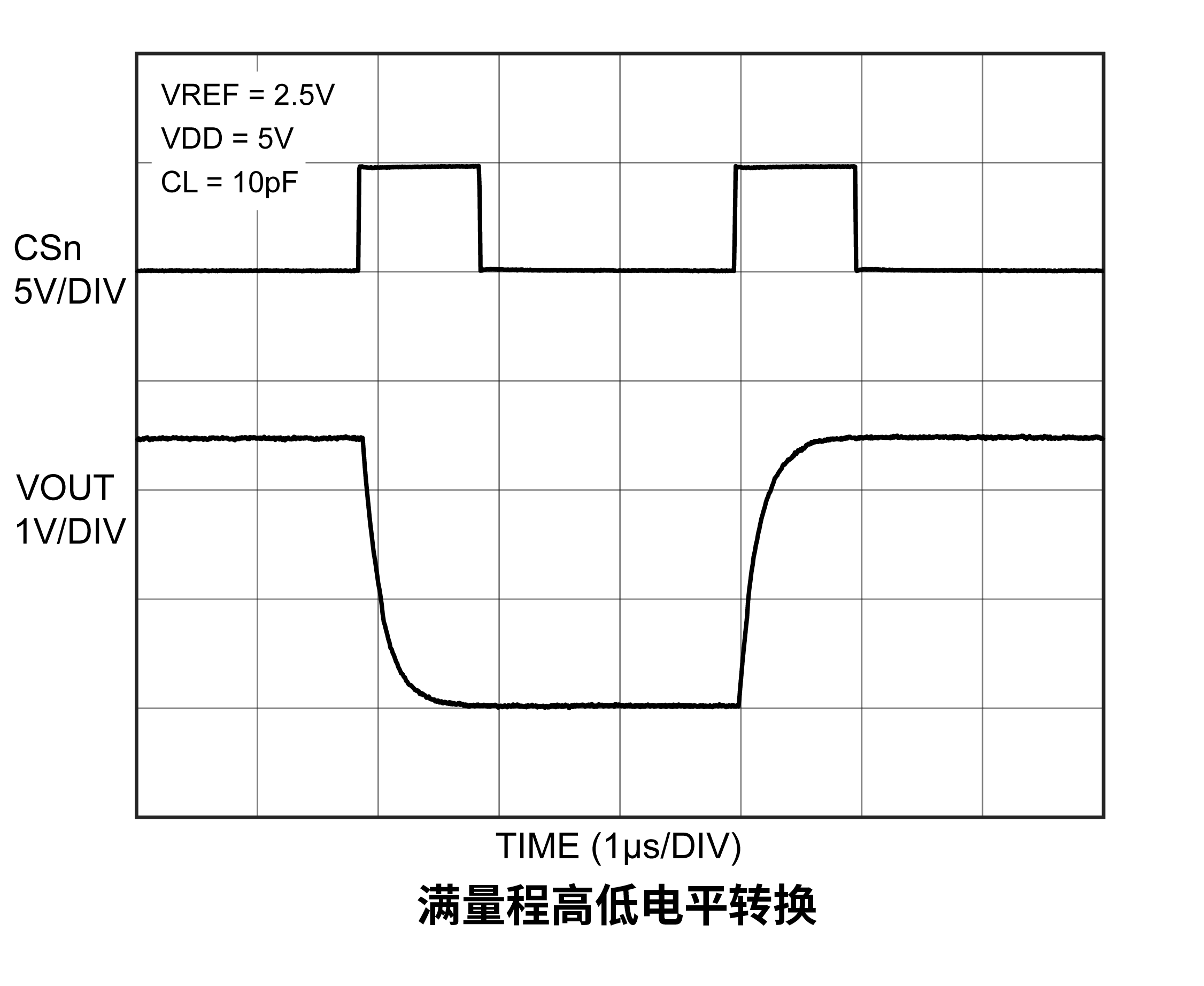

實測性能

系列產品

CM7501，競品LTC2641-16

CM7502，競品LTC2641-16

CM7506/CM7506L，競品DAC8831和AD5542
