一、我國醫療IT系統應用標準 技術支持 安科瑞 程瑜 18 702112 087

GB 16895.24-2005/IEC 60364-7-710：2002《建筑物電氣裝置第7-710部分：特殊裝置或場所的要求：醫療場所》規定：

1、在2類醫療場所內，醫療IT系統應該用于維持生命的、外科手術的和其他位于“患者區域”內的醫療電氣設備和系統的供電回路。

2、用途相同相毗鄰的幾個房間內，至少需設置回路獨立的醫療IT系統。醫療IT系統應配置一個符合IEC 61557-8的絕緣監測器。

3、對于每個醫療IT系統，配備聲光報警系統應裝設在適應的地方以便醫務人員可以經常監視（聲光信號）。

4、要求監測醫療IT變壓器的過負荷和過熱。

二、GB16895.24-2005標準對醫療場所分類

三、醫用隔離電源系統解決方案

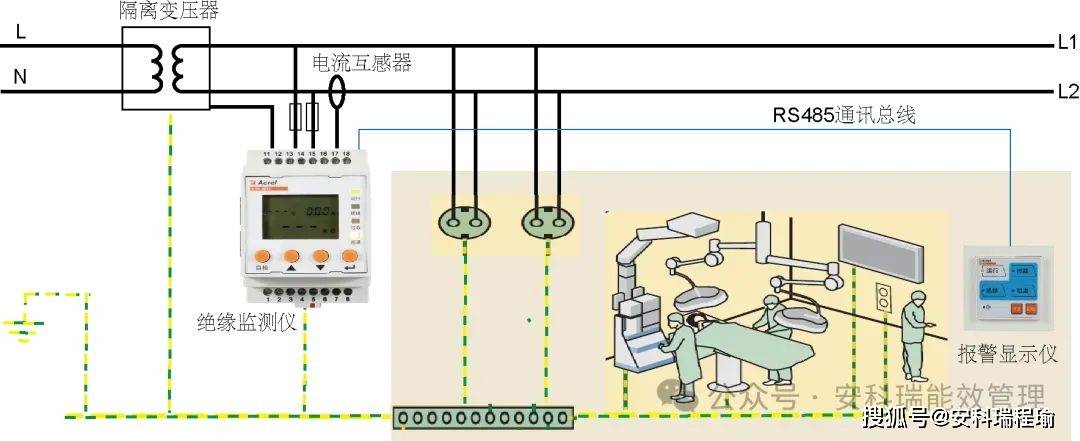

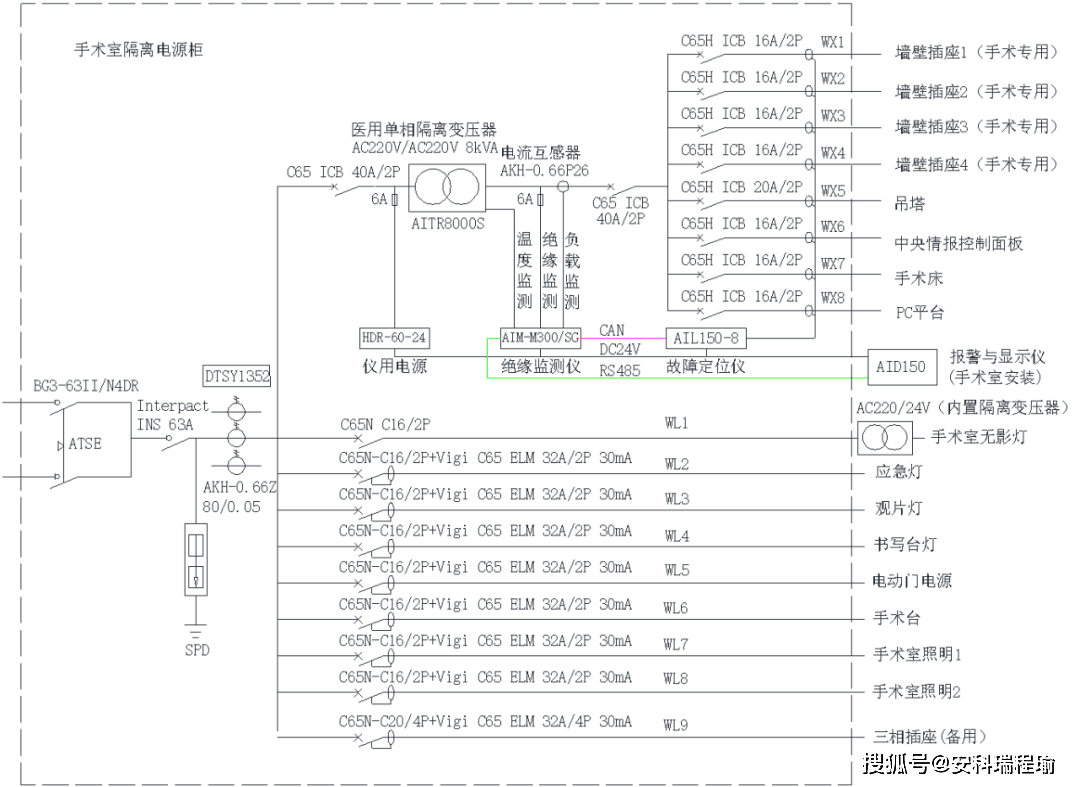

1、手術室隔離電源解決方案

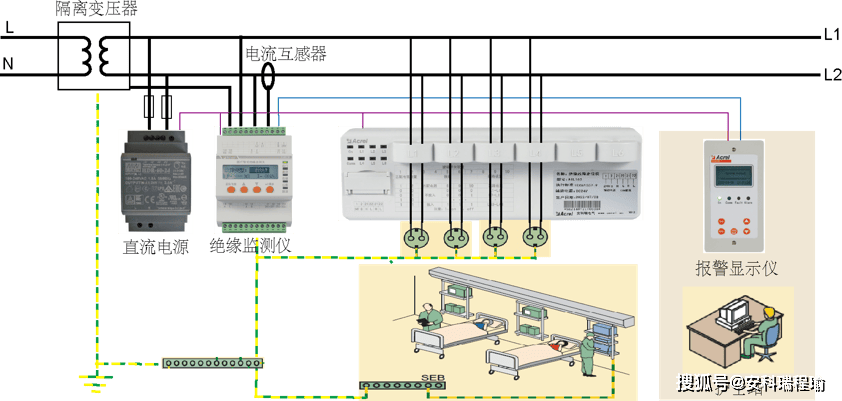

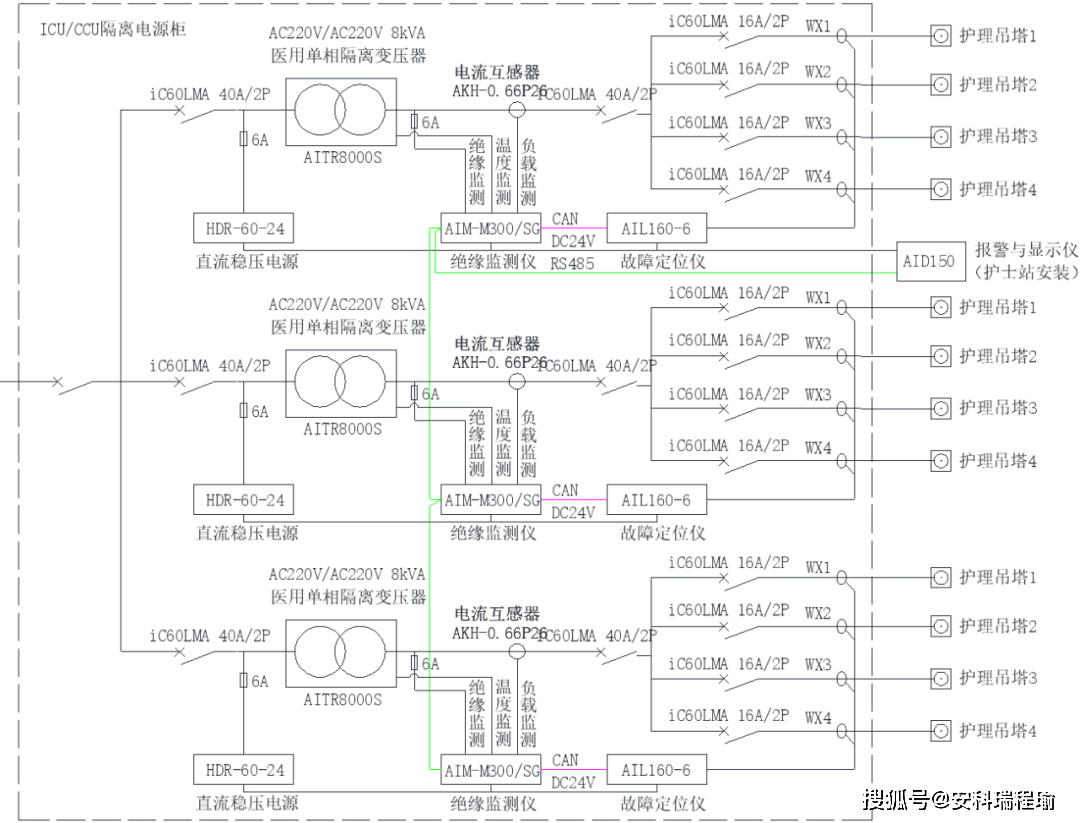

2、重癥監護室(ICU/CCU)隔離電源解決方案

3、相關硬件

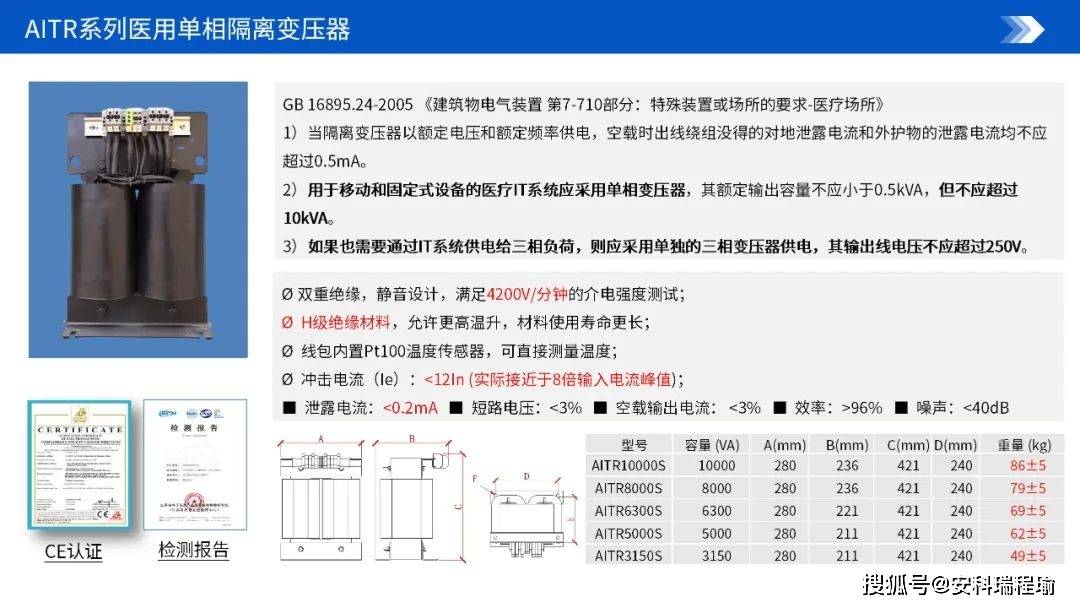

AITR系列醫用隔離變壓器

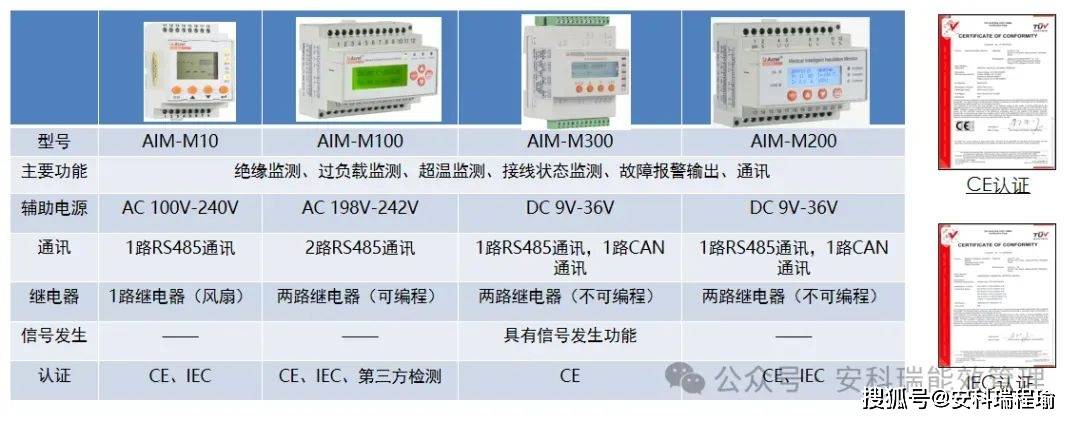

AIM-M系列醫療智能絕緣監測儀選型表

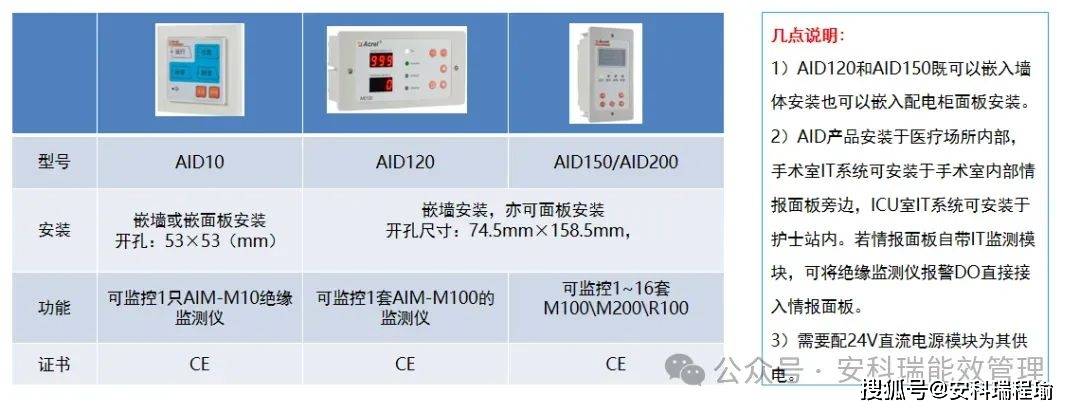

AID系列報警與顯示儀選型表

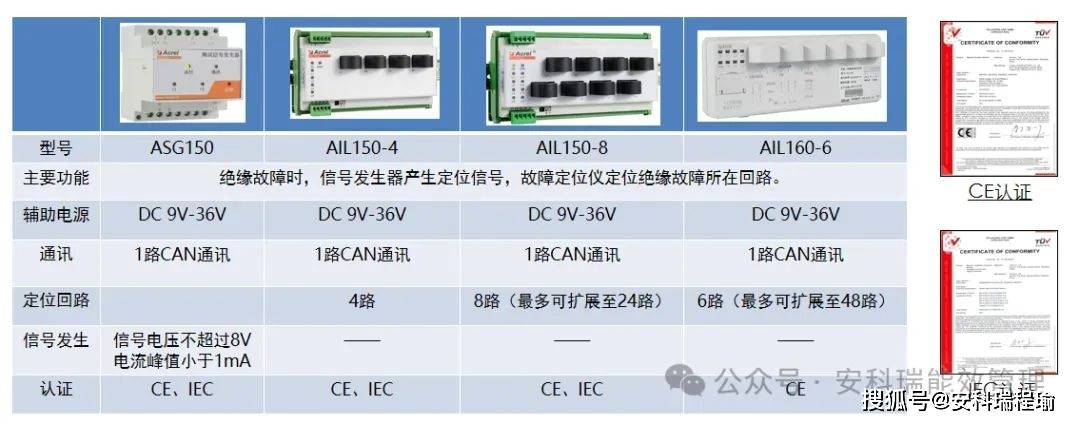

絕緣故障定位產品選型表

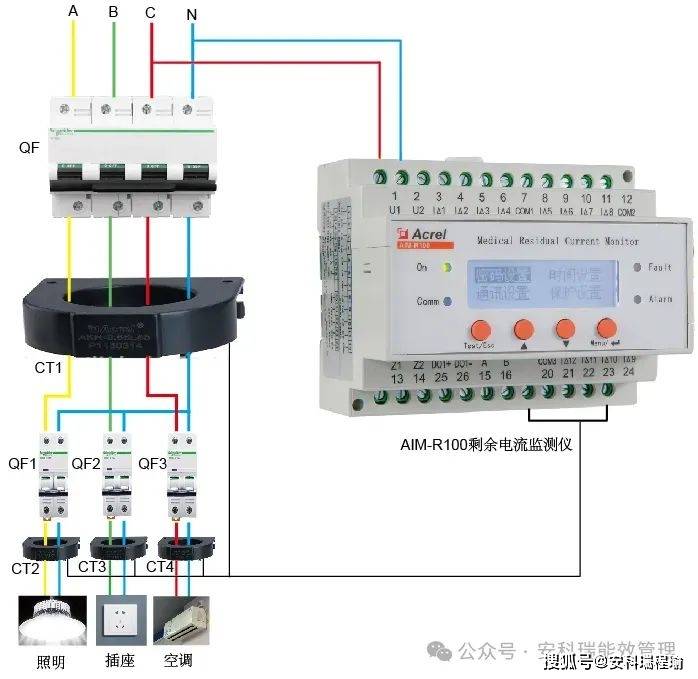

AIM-R100剩余電流監測儀

適用醫療產房、血透中心、搶救室等醫療1類、2類場所的TN-S系統中，可監測12路干線或各末端支路的漏電流，并具有報警功能；

漏電監測范圍為1mA~5A;報警值范圍：6mA~1A;

1路RS485通訊，可用于數據遠程監控；

1路繼電器報警輸出。

四、方案及產品選型

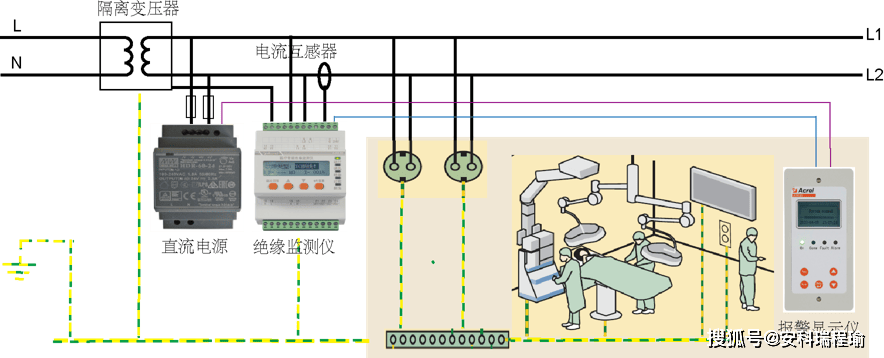

1、四件套方案及產品選型

主要設備：

1）AITR系列醫用隔離變壓器；

2）AIM-M10醫療智能絕緣監測儀；

3）AKH-0.66P26電流互感器；

4）AID10外接報警與顯示儀。

2、五件套方案及產品選型

主要設備：

1）AITR系列醫用隔離變壓器；

2）AIM-M100醫療智能絕緣監測儀；

3）AKH-0.66P26電流互感器；

4）AID150外接報警與顯示儀；

5）ACLP10-24儀用電源。

3、六件套方案及產品選型

主要設備：

1）AITR系列醫用隔離變壓器；

2）AIM-M300醫療智能絕緣監測儀；

3）AKH-0.66P26電流互感器；

4）AID150外接報警與顯示儀；

5）HDR-60-24儀用電源；

6）AIL160-6絕緣故障定位儀。

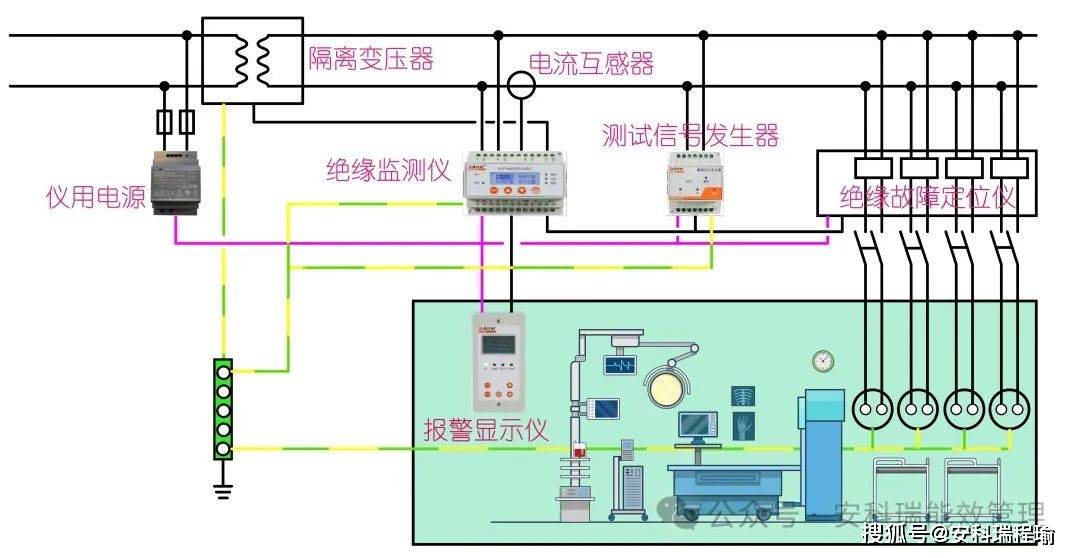

4、七件套方案及產品選型

主要設備：

1）AITR系列醫用隔離變壓器；

2）AIM-M200醫療智能絕緣監測儀；

3）AKH-0.66P26電流互感器；

4）HDR-60-24儀用電源；

5）ASG150測試信號發生器；

6）AIL150-4絕緣故障定位儀；

7）AID150報警與顯示儀。

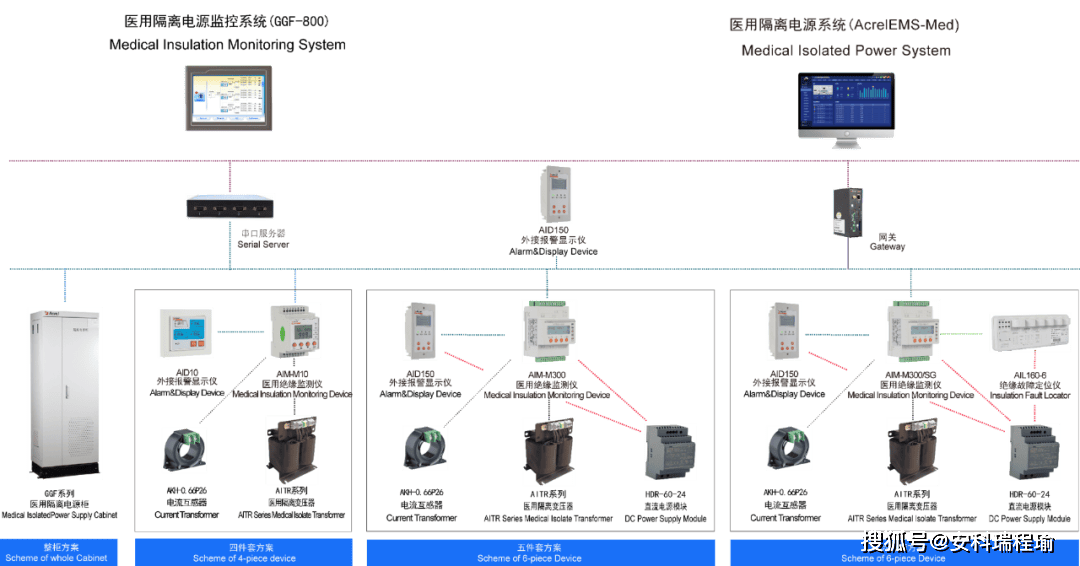

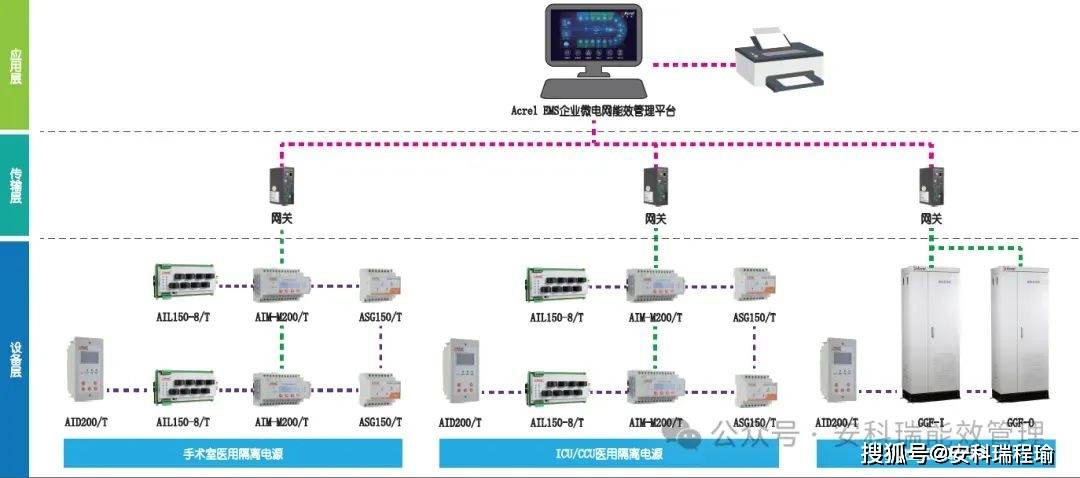

五、AcrelEMS-MED醫療行業能耗監測系統功能

1、系統概況

直觀顯示系統監控的隔離電源系統的分布、數量，故障按月、按日統計情況，區域故障排行及未處理事件等信息。

2、系統概況

實時顯示各套隔離電源系統絕緣監測儀的監測數據及運行狀態、故障告警等信號。

3、運行報表

可以查詢各隔離電源系統時間內的運行參數

4、事件記錄

對事件記錄進行存儲和管理，方便用戶對各隔離電源系統的事件和報警進行歷史追溯、查詢統計和事故分析。

5、曲線顯示

可以查看隔離電源系統的絕緣監測數據曲線，根據曲線變化了解系統的絕緣狀態及其變化趨勢，以及溫度、電流的運行狀況。

五、產品選型指導

1、在眾多項目圖紙中，找配電系統圖。

2、在各配電系統圖中，找兩個圈的變壓器并配有絕緣監測儀等相關裝置的系統圖。

3、如果變壓器后各支路都畫有互感器，則可選用6件套或七件套。沒有的話用4件套或5件套，并進行選型。

4、確定好隔離變壓器的容量，并選型。
