LMR36015-Q1 穩壓器是一款易于使用的同步降壓 DC/DC 轉換器。通過集成的高壓側和低壓側功率 MOSFET，可在 4.2 V 至 60 V 的寬輸入電壓范圍內提供高達 1.5 A 的輸出電流，容差高達 66 V。

LMR36015-Q1 使用峰值電流模式控制來提供最佳效率和輸出電壓精度。先進的高速電路允許 LMR36015-Q1 以 2.1 MHz 的固定頻率從 20 V 輸入調節到 5 V 輸出。精密使能通過直接連接到寬輸入電壓或精確控制器件啟動和關斷來提供靈活性。電源就緒標志具有內置濾波和延遲功能，可真實指示系統狀態，無需外部監控器。
*附件：lmr36015-q1.pdf

LMR36015-Q1 采用 HotRod? 封裝，可實現低 EMI、更高效率和最小的封裝與芯片比。該器件需要很少的外部元件，并具有專為簡單 PCB 布局而設計的引腳排列。LMR36015-Q1 的小解決方案尺寸和功能集旨在簡化各種終端設備的實施。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，T一個
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 專為汽車應用而設計
  • 結溫范圍 –40°C 至 +150°C
  • 保護功能：熱關斷、輸入欠壓鎖定、逐周期電流限制、打嗝短路保護
  • 0.4V 壓差，1.5A 負載（典型值）
  • ±1.5% 參考電壓容差
  • 提供 3.3V 固定輸出電壓選項
• 適用于可擴展電源
  • 引腳兼容：
    • LMR36006-Q1 （60 V，0.6 A）
    • LMR33620/30-Q1（36 V、2 A 或 3 A）
  • 400kHz、2.1MHz 頻率選項
• 集成可減小解決方案尺寸和成本
  • 小型 2 mm × 3 mm VQFN 封裝，具有可潤濕側面
  • 外部元件少
• 在整個負載范圍內實現低功耗
  • 400 kHz 時效率為 93% （12 V 在 、5 V 外 、1 A）
  • 提高 PFM 中的輕負載效率
  • 26 μA 的低工作靜態電流
• 針對超低 EMI 要求進行了優化
  • 符合 CISPR25 5 類標準
  • Hotrod? 封裝最大限度地減少了開關節點振鈴
  • 并行輸入路徑可較大限度地降低寄生電感
  • 擴頻降低峰值排放

參數

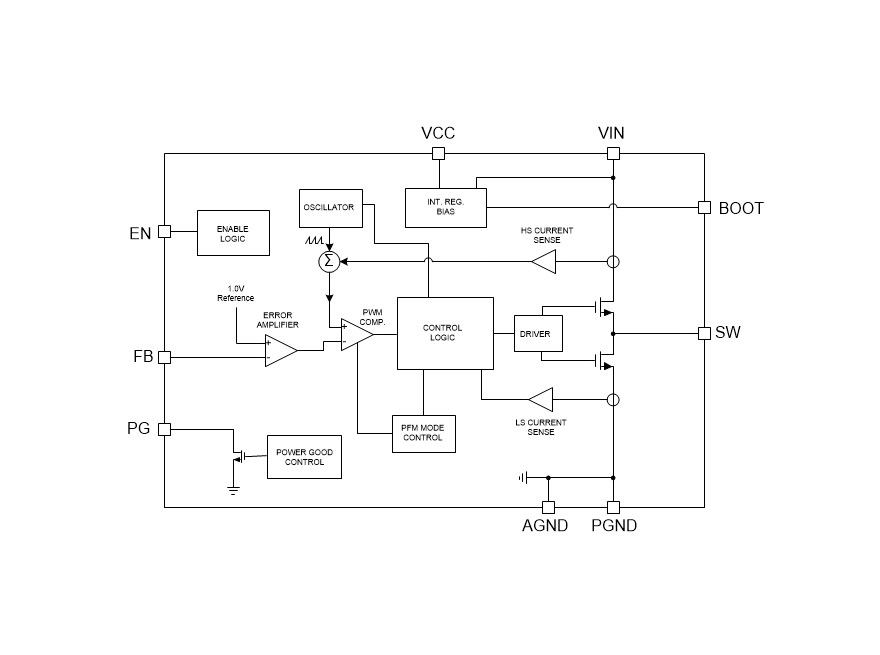

方框圖

1. 主要特點

• ?AEC-Q100認證?：適用于汽車應用，溫度等級為-40°C至+125°C。
• ?寬輸入電壓范圍?：4.2V至60V（瞬態可承受高達66V）。
• ?高輸出電流?：持續輸出電流高達1.5A。
• ?高效率?：在400kHz開關頻率下，效率可達93%以上。
• ?超小封裝?：采用2mm × 3mm的VQFN封裝，減少解決方案尺寸和成本。
• ?低EMI設計?：符合CISPR25 class 5標準，滿足低電磁干擾要求。
• ?多模式操作?：自動在PFM和PWM模式之間切換，以優化輕載效率和重載性能。

2. 應用領域

• ADAS攝像頭模塊
• 車身控制模塊
• 其他汽車電子設備

3. 功能描述

• ?同步整流?：集成高側和低側功率MOSFET，減少整流損耗。
• ?峰值電流模式控制?：提供快速瞬態響應和穩定的輸出電壓。
• ?電源良好標志?：內置電源良好標志輸出，用于系統狀態監控。
• ?精密使能?：支持通過外部電壓分壓器調節輸入欠壓鎖定（UVLO）閾值。
• ?保護功能?：包括熱關斷、輸入欠壓鎖定、逐周期電流限制和打嗝模式短路保護。

4. 封裝與引腳

• ?封裝?：VQFN-HR（12引腳）封裝，尺寸2mm × 3mm。
• ?關鍵引腳?：包括VIN、EN、BOOT、SW、FB、PG等，支持靈活的電路設計和布局。

5. 設計指南

• ?輸出電壓設置?：通過FB引腳連接的分壓電阻網絡設置輸出電壓。
• ?電感選擇?：根據最大輸出電流和期望的紋波電流選擇合適的電感值。
• ?電容選擇?：推薦在輸入和輸出端使用高質量的陶瓷電容，以減少噪聲和紋波。
• ?布局建議?：遵循數據手冊中的布局指南，優化關鍵元件的放置和走線，以減少寄生參數和提高性能。

6. 文檔與支持

• 提供詳細的數據手冊和應用指南，幫助用戶快速上手。
• 支持使用TI的WEBENCH? Power Designer工具進行定制設計，簡化設計流程。
• 提供廣泛的社區資源和支持論壇，方便用戶交流和解決問題。

7. 注意事項

• 在設計前應仔細閱讀數據手冊，確保正確理解和應用所有特性和限制。
• 在選擇元件和布局時應考慮電磁兼容性和熱管理，以確保電路的穩定性和可靠性。
• 避免超過絕對最大額定值，以防止設備損壞或性能下降。
