SQ37509

150V光伏功率優化器方案

寬輸入

高集成

高效率

在光伏系統中，組串式逆變器加功率優化器的方案作為MLPE技術路線的主流方案之一占據了MLPE市場大量份額。功率優化器的作用是將太陽能輸出電壓進行調節，使整個光伏系統始終工作在最高效率下以提高太陽能電池板的輸出功率，從而提升系統的電力輸出。

01

矽力杰光伏功率優化器

矽力杰SQ37509作為一款面向功率優化器應用的高度集成化解決方案，內置了帶電荷泵的半橋控制器，可實現0~100%占空比導通。SQ37509可以提供3.3V和12V兩路電源供系統使用，可為MCU和驅動輔助電源供電。另外，SQ37509具有輸出快速放電功能，能夠滿足組件級快速關斷安規需求，其供電輸入電壓高達7.5V~150V，最高可接入2塊光伏串聯組件，極大程度節約成本，提高光伏優化器工作效率。

SQ37509

150V半橋驅動芯片/雙路降壓

◆ 輸入電壓范圍：7.5~150V

◆雙路Buck轉換器

? Buck1: 12V/200mA輸出，工作頻率350kHz ~ 650kHz可調

?Buck2: 3.3V/400mA輸出，工作頻率1MHz

?內部軟啟動限制過沖電流

?完善的保護功能

◆半橋MOS控制器

? Source/Sink電流能力: 3A/3A

?兼容CMOS/TTL 輸入

?上升/下降時間: 5.7ns/4ns ,1000pF

?傳播延時≤50ns

?延時匹配: 5ns

?帶電荷泵，支持0~100%導通

◆輸出快速放電FETG MOS，滿足組件級快速關斷功能

◆封裝: QFN5x5-24

◆工作溫度: –40°C~ 125°C

02

SQ37509典型應用

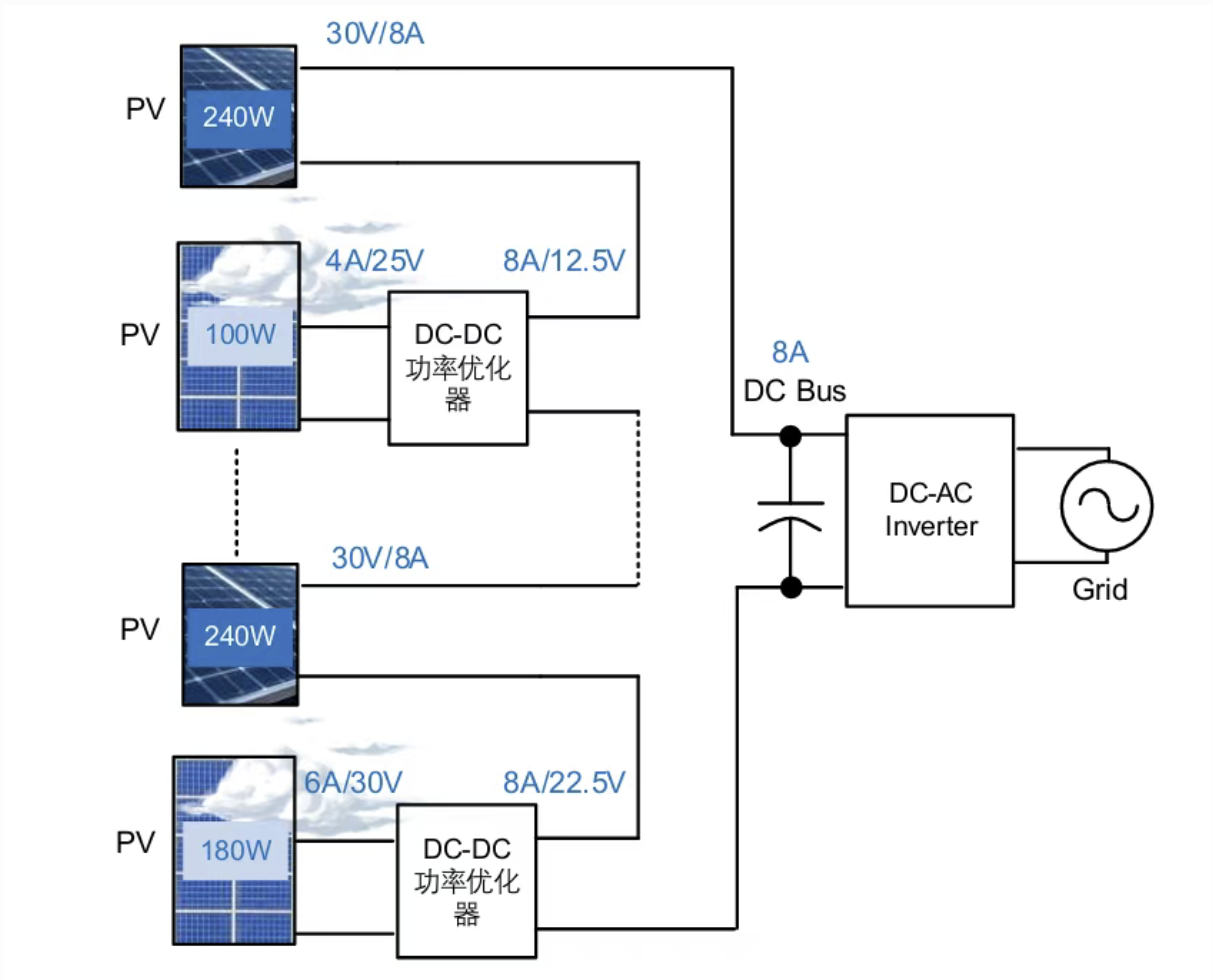

功率優化器通過實時追蹤單個光伏組件的最大功率點（MPPT）動態調節輸出電壓電流，解決因陰影遮擋組件差異或者老化導致的系統效率下降問題，如下圖：

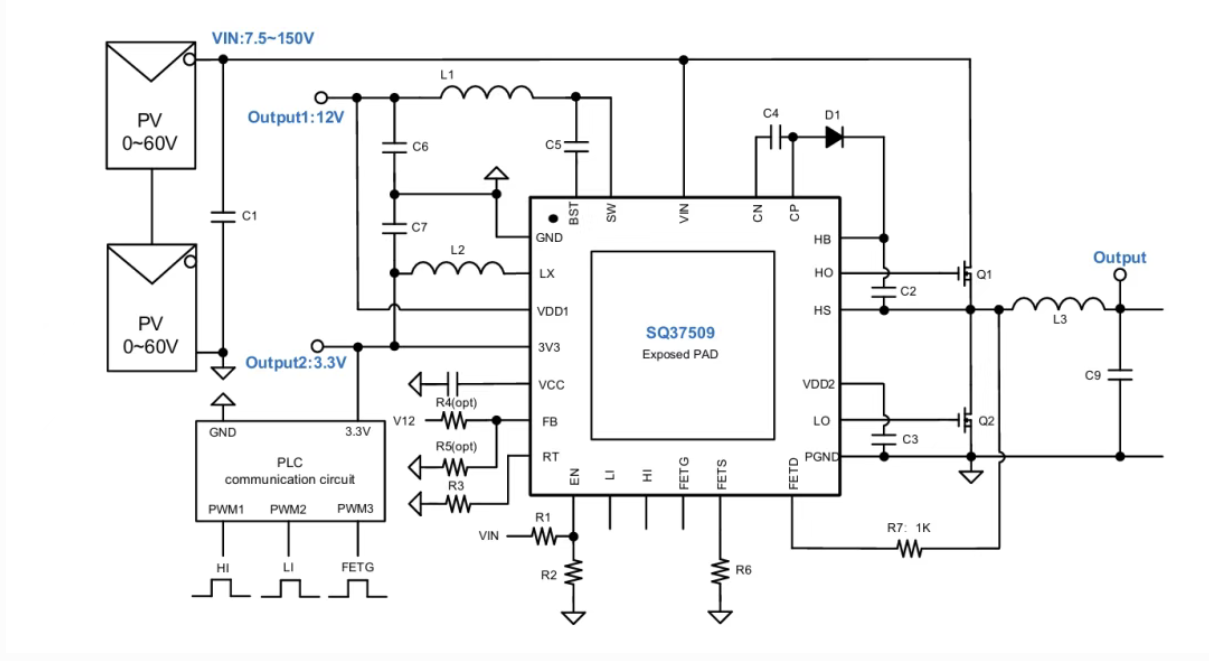

SQ37509電路如下：

高度集成化

大大降低設計難度，更高的功率密度。

寬輸入電壓范圍

SQ37509供電輸入電壓高達7.5V~150V，最高可接入2塊光伏串聯組件，大大節約成本。

內置電荷泵的半橋驅動

SQ37509支持0~100%導通，MPPT功率控制。
