MOS管(場效應管)的本質在柵極(G)電壓對漏極(D)與源極(S)間導電溝道的精準控制，作為開關器件成為電子應用的核心。原理是當柵源電壓(Vgs)超過閾值電壓(Vth)，溝道形成，電流流通。在實際應用，根據溝道載流子類型分為N溝道(電子導電)和P溝道(空穴導電)。合科泰為您講解MOS管的核心應用及選型防護。

核心應用：高速開關與信號放大

MOS管在數字電路當中，有著高效通斷的特性，優勢在于其高速開關的特性，就像電子閥門。MOS管常被應用在計算機內存的高速操作，和開關電源的精確功率控制，這都是通過調節柵壓，來實現狀態的快速切換。同時，在飽和區工作的時候，漏極電流隨柵源電壓呈現良好的線性關系，還有高輸入阻抗特性，這些都讓MOS管成為信號放大器。像驅動揚聲器典型應用場景，需要無損放大麥克風的微弱音頻信號。

高頻開關的核心挑戰：米勒振蕩及其抑制

深入理解MOS管的等效模型(尤其反相器/運放模型)是很重要的。高頻開關場景下，柵漏電容(Cgd，即米勒電容)會引入強烈的反饋，在開關轉換的“米勒平臺”中間，如果驅動信號變化快、供電電壓(VDD)高，就很容易引起柵極電壓振蕩，也叫米勒振蕩，會導致性能不穩甚至器件損壞。工程師實當中，有效抑制振蕩方法有如下三種：

1.在柵極串聯電阻(Rg)，可以減緩開關邊沿速度，從而削弱積分效應。

2.漏源間并聯小電容(Cds)，以此提供低阻抗路徑來吸收振蕩能量。

3.優選低Cgd器件，從根本上減小了米勒電容影響。

如LCR電橋測量的實測數據表明，先進工藝器件的Cgd遠小于傳統硅管，性能更優。選型時務必關注Cgd盡可能小于Cgs。

關鍵防護：過壓與過流

MOS管應用一定要嚴格防止超出額定電壓、電流等參數，如果超過可能導致兩種情況，過壓情況(Vds超標)會導致?lián)舸p壞;過流情況(Id超標)引發過熱失效。針對這兩種情況需要采取不同的防護策略，前者通過在電路中加入穩壓管或TVS管，進行電壓鉗位來防止過壓。后者的防護策略是串聯電流檢測電阻，配合控制電路在電流異常時，及時地關斷MOS管。

選型實戰要點

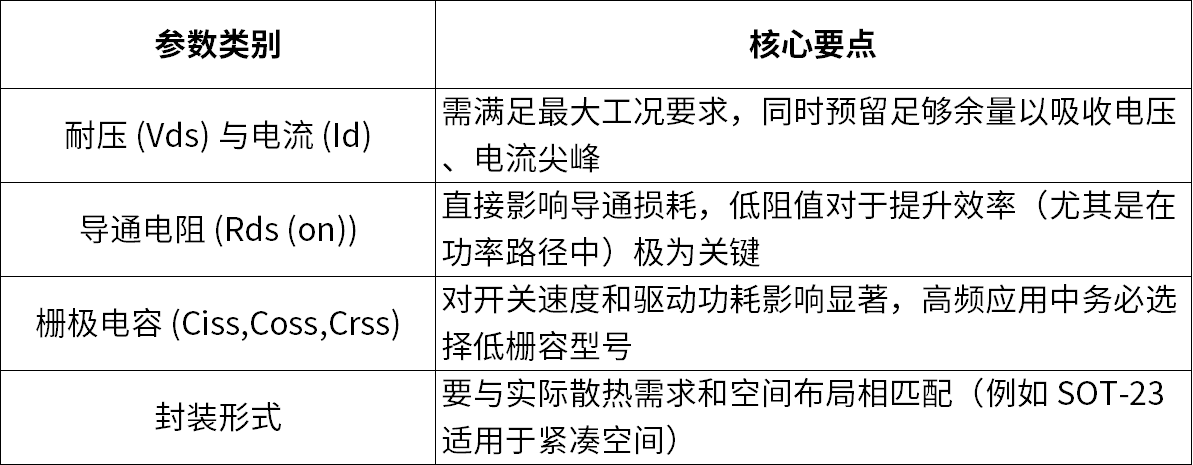

精準選型是發揮MOS管性能、保障可靠性的基礎，核心參數需要綜合地考量。以下為參數列表。

結語

掌握MOS管的工作原理、等效模型及其核心應用場景，并深刻理解高頻開關下的米勒振蕩機制與防護、過壓過流保護策略，是設計高效可靠電路的關鍵。而在工程實踐當中，器件選型和電路設計是發揮MOS管應用潛力的關鍵。目前的電路設計中，追求更高效率和更高可靠性，而合科泰可以提供多樣化的MOS管解決方案，憑著優化的參數性能和本土化支持，在高頻開關電源、高效功率控制等關鍵領域，為工程師提供器件保障，以達到更優的系統設計目標。
