PCIe是一種高速串行計算機擴展總線標準，用于連接主板與外部硬件設備（如顯卡、固態硬盤、網卡等），其設計目標是取代傳統的PCI、AGP和PCI-X總線，通過高帶寬、低延遲和點對點架構滿足現代計算需求。

SIDesigner支持PCIe仿真場景，使用IBIS-AMI模型或理想器件作為收發機，具備均衡功能，支持S參數、子電路模型，支持統計和Bit by Bit眼圖仿真，并為仿真結果提供波形查看和Mask校驗功能。

原理圖設置

新建工程及原理圖

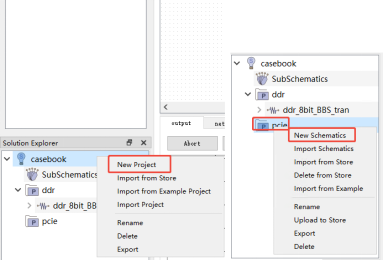

在新建或已有的Solution中，右鍵選擇New Project，創建新項目；再右鍵選擇New Schematics，創建新的原理圖文件。雙擊新建的原理圖后，進入原理圖編輯模式。

原理圖編輯

在Component區域搜索器件（AMI, SNP, Chanel Sim, Probe Eye），并通過拖拽的方式把器件放到原理圖界面，雙擊器件，按下圖指導完成各器件的設置，點擊OK保存。

AMI（TX, RX）

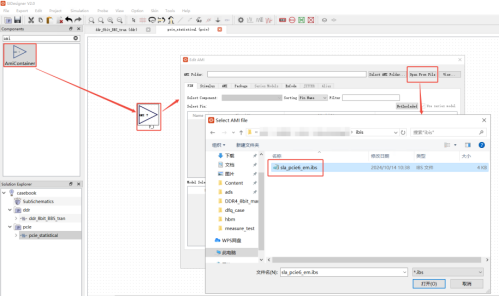

1.導入.ibs文件

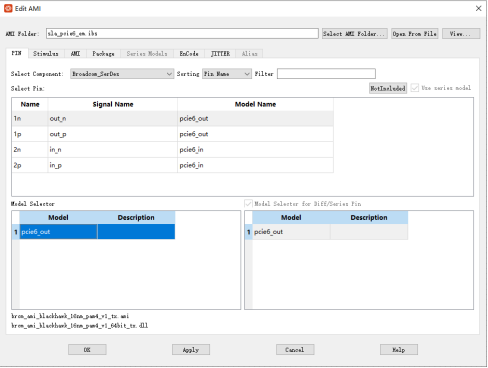

2.選擇模型：在PIN頁面，選中差分輸出1n, 1p及對應的model pcie6_out。

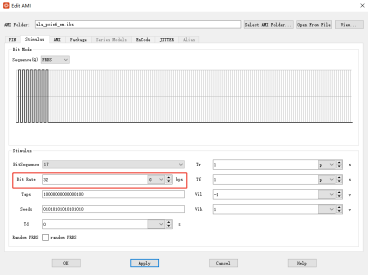

3.設置激勵：在Stimulus頁面，設置速率為32Gbps。

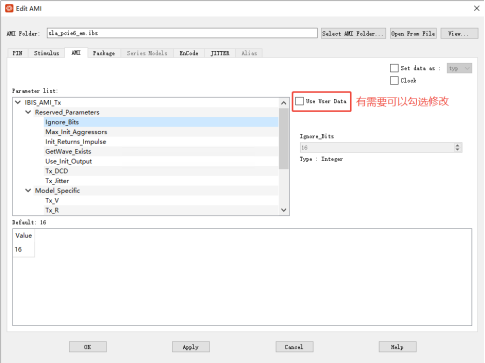

4.設置AMI參數：在AMI頁面，可以在選中對應參數后，勾選Use User Data，對AMI參數進行修改。本deck按照缺省設置。

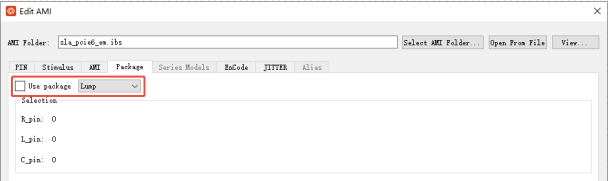

5.設置IBIS文件封裝：由于使用了額外的封裝模型，不使用IBIS內的封裝。

6.其它模型：RX AMI使用2p, 2n引腳的pcie6_in模型完成設置。

S Parameter File

用戶可以使用S參數表征封裝模型及PCB通道信息，設置如下：

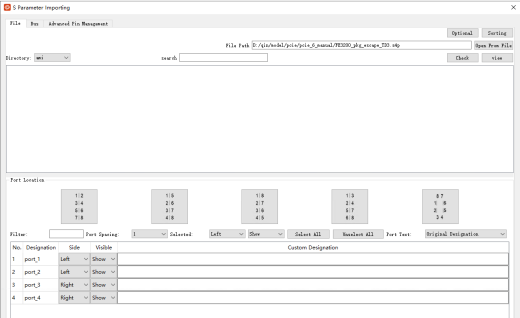

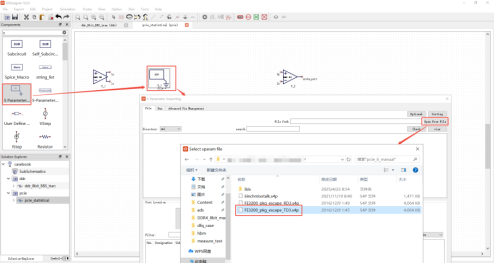

1. 導入文件：選擇S參數器件，雙擊打開設置界面后，點擊Open from File，選擇對應的s4p文件。

2.編輯位置：導入后，可以點擊check對S參數曲線進行幅值、相位預覽；選擇Port Location，可以快捷完成port的排布；也可以針對單獨的port進行位置選取和show/hide切換。

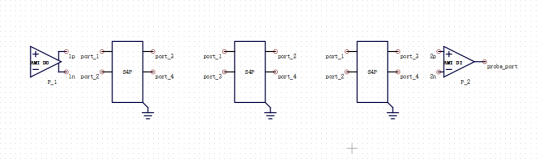

3.其它模型：RX PKG和PCB Channel的S參數設置參考上述指導，完成設置后原理圖界面如下：

Channel Sim

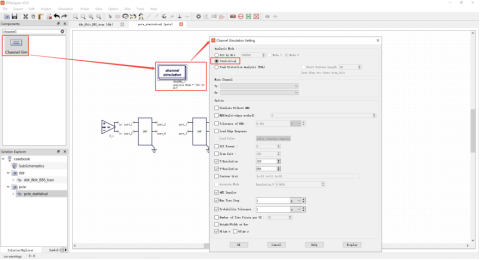

在Component搜索Channel，拖拽Channel Sim至原理圖，設置為統計眼圖模式，其余選項保持默認即可，如圖：

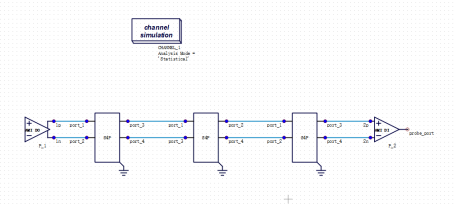

連線：雙擊原理圖空白處或點擊菜單欄的Wire按鈕，進入連線編輯模式。將原理圖上的各器件連接如下：

Probe Eye

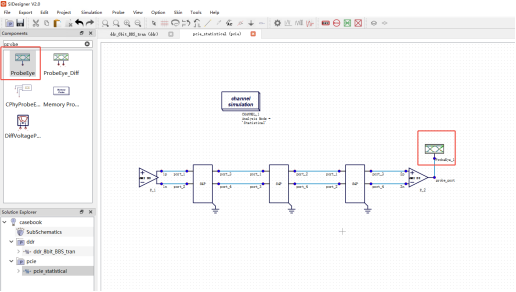

在Component中搜索Probe，拖拽至原理圖后放在RX末端：

開始仿真

點擊界面菜單欄的仿真（齒輪狀）按鈕開始仿真：

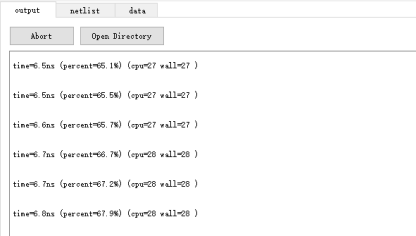

可以從原理圖下方的output實時查看運行日志，點擊abort可隨時取消。

結果查看及測量

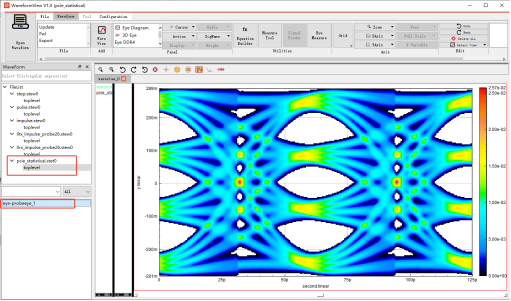

仿真結束后，波形顯示器自動彈出并打開本次仿真結果，選中波形雙擊打開：

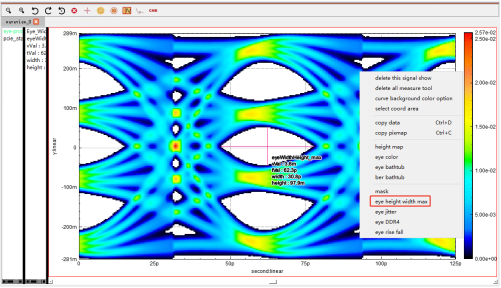

右鍵菜單選擇eye height width max，可以測量中間眼的最大眼高眼寬：
