TPS548A29 器件是一款小型高效同步降壓轉換器，具有自適應導通時間 D-CAP3 控制模式。由于不需要外部補償，因此該器件易于使用，并且需要很少的外部元件。該器件非常適合空間受限的數據中心應用。

TPS548A29 器件在整個工作結溫范圍內具有差分遠程感應、高性能集成 MOSFET 和精確的 ±1%、0.6V 參考。該器件具有快速負載瞬態響應、精確的負載調節和線路調節、跳過模式或 FCCM作以及可編程軟啟動功能。
*附件：tps548a29.pdf

TPS548A29 設備是一種無鉛設備。它完全符合 RoHS 標準，無例外。

特性

• 4V 至 16V 輸入范圍高達 15A，無外部偏置
• 3V 至 16V 輸入范圍高達 12A，無外部偏置
• 2.7V 至 16V 輸入范圍高達 15A，外部偏置范圍為 4.75V 至 5.3V
• 輸出電壓范圍：0.6 V 至 5.5 V
• 集成 8.4mΩ 和 2.6mΩ MOSFET
• D-CAP3? 具有超快的負載階躍響應
• 支持所有陶瓷輸出電容器
• 具有 0.6V ±1% V 的差分遠程感應裁判適用于 –40°C 至 +125°C 結溫
• 自動跳過 Eco 模式?，可實現高輕載效率
• 帶 R 的可編程電流限制旅行
• 引腳可選開關頻率：600 kHz、800 kHz、1 MHz
• 可編程軟啟動時間
• 用于跟蹤的外部參考輸入
• 預偏置啟動能力
• 漏極開路電源良好輸出
• OC 和 UV 故障打嗝，OV 故障閉鎖
• 4mm × 3mm、21 引腳 QFN 封裝
• 引腳與 12A TPS54JA20兼容

參數

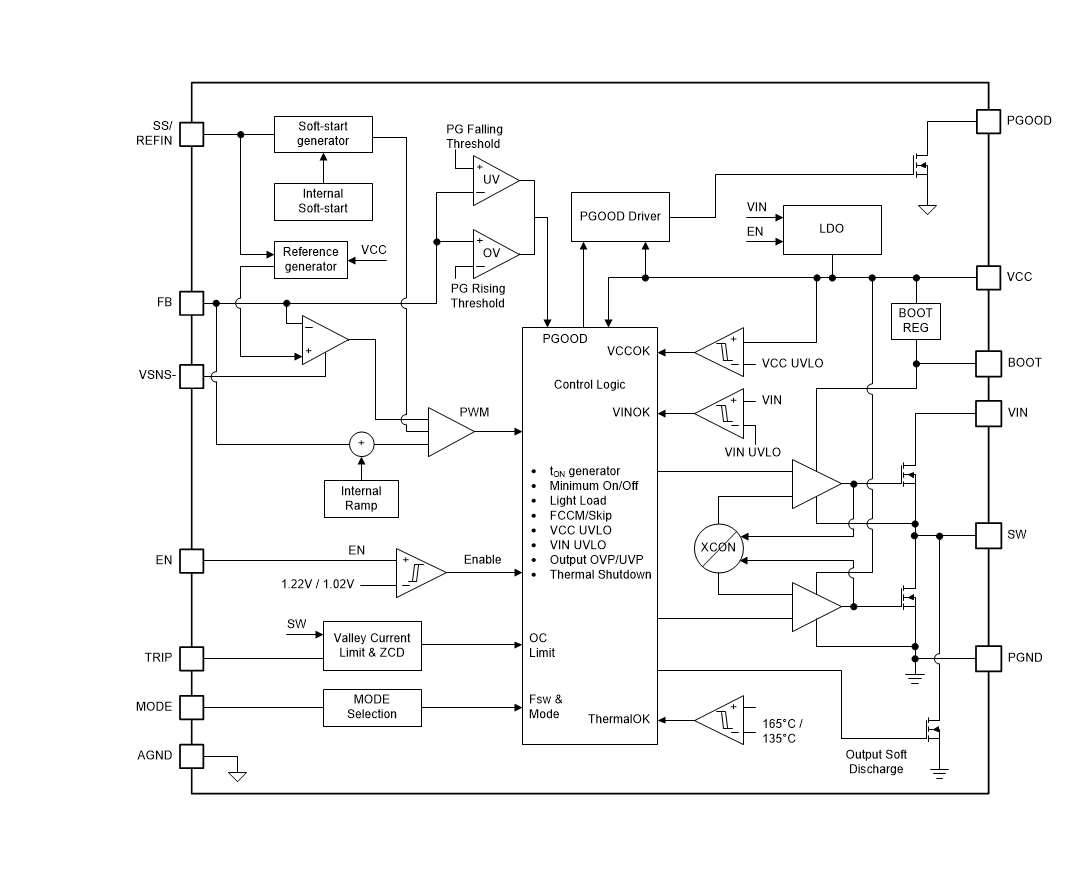

方框圖

1. 主要特性

• ?寬輸入電壓范圍?：2.7V至16V，支持高達15A的輸出電流（帶外部偏置）。
• ?高效率?：采用D-CAP3?控制模式，支持快速負載瞬態響應。
• ?集成MOSFETs?：內置8.4mΩ和2.6mΩ的MOSFETs，減少外部組件需求。
• ?遠程電壓感應?：支持遠程電壓感應，提高輸出電壓精度。
• ?可編程特性?：包括可編程電流限制、軟啟動時間和開關頻率。
• ?多種保護功能?：包括過流保護、欠壓保護、過壓保護和熱關斷。
• ?緊湊封裝?：4mm × 3mm的21引腳QFN封裝，適合空間受限的應用。

2. 應用領域

• ?服務器和刀片服務器?：提供高效、可靠的電源管理。
• ?硬件加速器和加插卡?：滿足高性能計算組件的電源需求。
• ?數據中心交換機?：確保網絡設備的穩定供電。
• ?工業PC?：為工業環境提供堅固可靠的電源解決方案。

3. 描述

TPS548A29是一款高性能的同步降壓DC/DC轉換器，專為需要高效率、快速負載瞬態響應和空間受限的應用而設計。該轉換器集成了D-CAP3控制模式，無需外部補償網絡，簡化了設計并減少了外部組件數量。此外，TPS548A29還支持遠程電壓感應和可編程特性，提供了高度的靈活性和可靠性。

4. 電氣特性

• ?輸入電壓范圍?：2.7V至16V（帶外部偏置），3V至16V（無外部偏置）。
• ?輸出電壓范圍?：0.6V至5.5V。
• ?開關頻率?：可選600kHz、800kHz或1MHz。
• ?效率?：高達95%（在特定條件下）。
• ?軟啟動時間?：內部固定1.5ms，可通過外部電容調整。
• ?熱關斷溫度?：約165°C。

5. 功能模式

• ?D-CAP3控制模式?：無需外部補償，支持快速負載瞬態響應。
• ?自動跳頻模式?：在輕載條件下自動降低開關頻率，提高效率。
• ? 強制連續導通模式（FCCM） ?：在整個負載范圍內保持固定開關頻率。
• ?預偏置啟動能力?：支持預偏置輸出電壓條件下的啟動。

6. 應用與實施

• 提供了典型應用電路和詳細的設計步驟，包括輸出電壓設置、電感器和電容器選擇、軟啟動電容計算等。
• 強調了布局和接地的重要性，以確保最佳性能和穩定性。
• 提供了詳細的電源供應推薦和布局指南，包括輸入和輸出電容器的選擇、PCB布局建議等。

7. 布局指南

• ?輸入和輸出電容器?：應盡可能靠近IC放置，以最小化寄生電感和電阻。
• ?PGND引腳?：至少需要六個PGND過孔，以最小化寄生阻抗并降低熱阻。
• ?BOOT電容?：應盡可能靠近BOOT和SW引腳放置，并使用寬跡線連接。
• ?反饋電阻?：無論采用單端感應還是遠程感應，反饋電阻都應盡可能靠近IC放置。

8. 支持資源

• ?文檔支持?：包括數據手冊、應用筆記和相關設計資源。
• ?WEBENCH? Power Designer?：可用于生成和優化電源設計。
• ?技術支持?：可通過TI網站獲取技術支持和文檔更新通知。
