射頻設計一直是電子工程領域中極具挑戰性的一部分。許多工程師在面對射頻設計時，常常感到困惑和無從下手。數字工程師甚至調侃射頻工程師是在和“玄學”打交道。那么，射頻設計到底有什么樣的原則呢？今天，我們就來深入探討一下射頻設計的核心問題。

1射頻設計的復雜性

射頻設計的復雜性體現在多個方面。首先，射頻設計涉及到大量的理論知識，如麥克斯韋方程組、Smith圓圖、泰勒級數和Z變換等。這些理論知識對于許多工程師來說都是一大挑戰。其次，射頻設計對細節的要求極高。一個小小的過孔設計不當，就可能導致整個電路板的性能大幅下降。例如，經過一個濾波器后，EVM（誤差矢量幅度）可能會惡化到無法接受的程度。這些看似微不足道的小問題，卻可能對整個系統產生巨大的影響。

2射頻設計的兩大核心問題

盡管射頻設計看起來復雜無比，但其實它的核心問題可以歸結為兩個方面：線性和相位噪聲。

線性

線性是射頻設計的第一大原則。無論是雷達系統、通信系統還是芯片設計，線性都是至關重要的。線性主要體現在以下幾個方面：

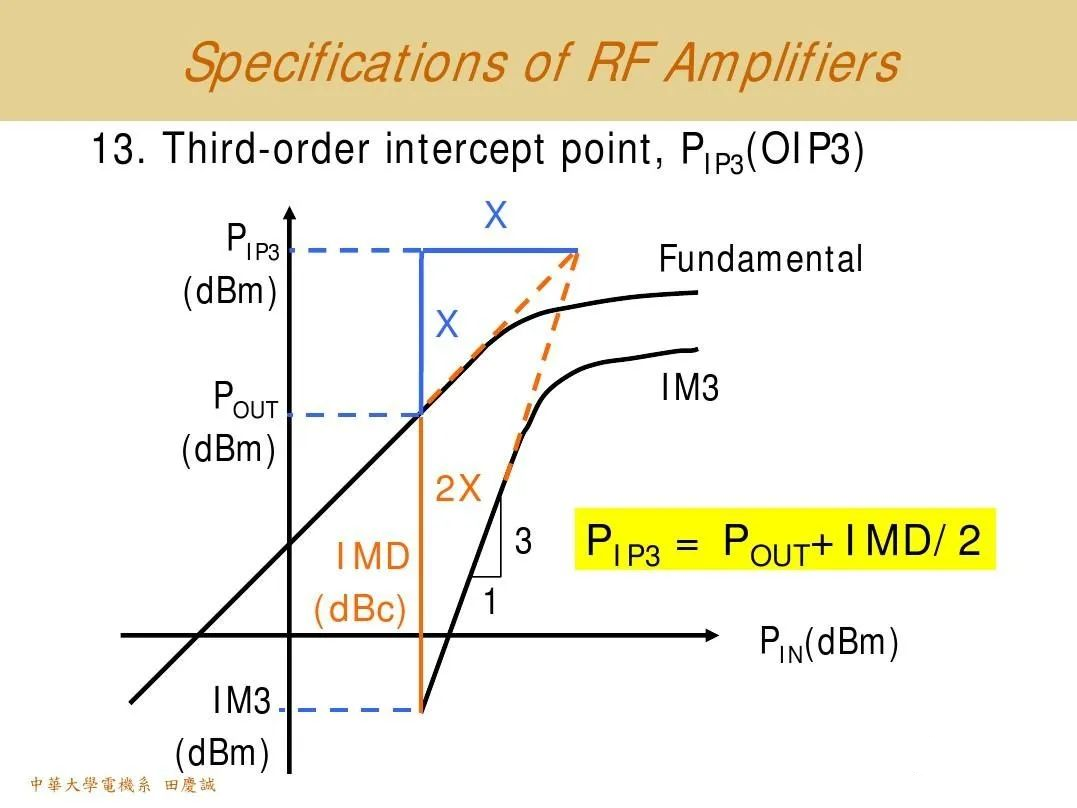

發射機的諧波和ACPR（鄰信道功率比）：發射機的諧波和ACPR是衡量發射機線性性能的關鍵指標。諧波是指發射信號的頻率倍數處的信號強度，而ACPR則表示發射信號對鄰近信道的干擾程度。在實際應用中，我們需要將諧波和ACPR控制在一定的范圍內，以保證信號的質量和系統的穩定性。

接收機的動態范圍和互調選擇性：接收機的動態范圍是指接收機能夠處理的最大信號功率與最小信號功率之間的范圍。互調選擇性則是指接收機在處理多個信號時，對不同頻率信號的抑制能力。這兩個指標直接關系到接收機的性能和系統的可靠性。

3相位噪聲

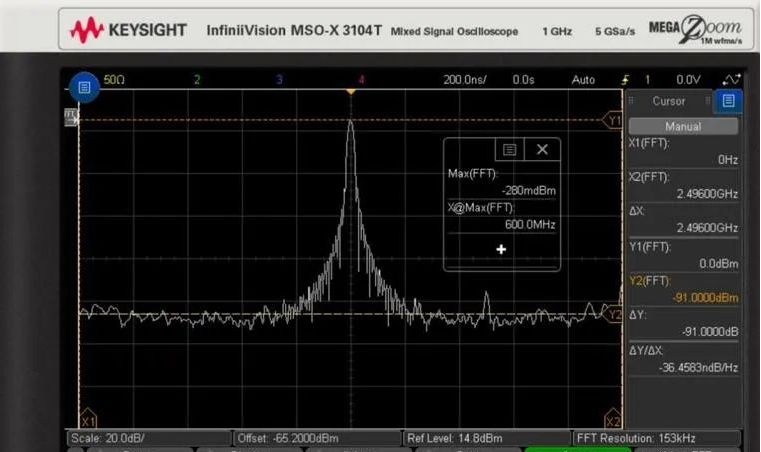

相位噪聲是射頻系統的核心問題之一。它主要體現在以下幾個方面：

鄰信道功率比（ACPR）：鄰信道功率比是指在一定頻率偏移下，信號功率與鄰近信道功率的比值。通常在100kHz處測量。

鄰信選擇性：鄰信選擇性是指在一定頻率偏移下，信號功率與鄰近信道功率的比值。通常在500kHz處測量。

阻塞：阻塞是指在一定頻率偏移下，信號功率與阻塞信號功率的比值。通常在1MHz處測量。

這些指標看似復雜，但其實都是對相位噪聲的不同要求。相位噪聲直接影響信號的穩定性和系統的性能。

4系統指標設計

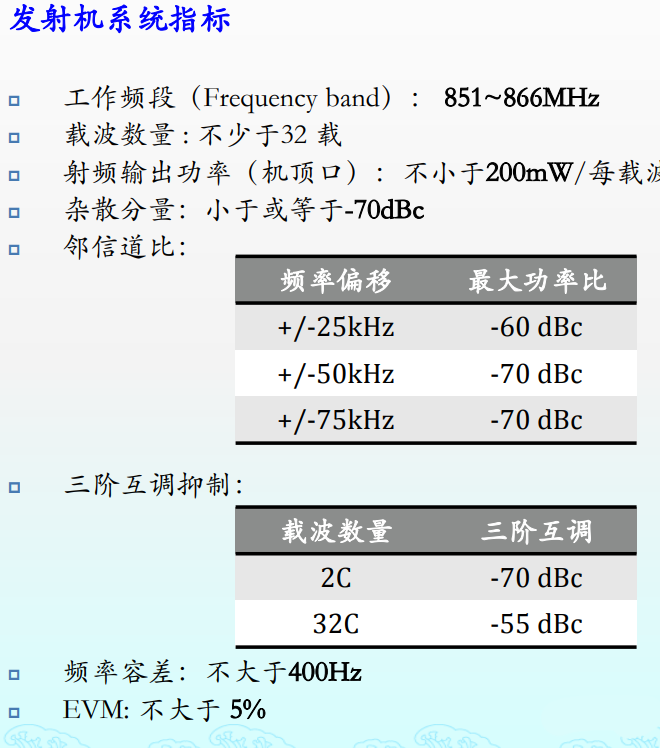

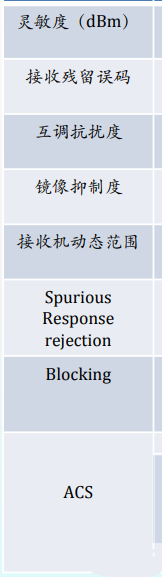

在進行射頻系統設計時，我們需要綜合考慮發射機和接收機的指標。發射機的指標主要包括諧波、EVM、三階互調等，這些指標主要反映系統的線性性能。而鄰信道功率比和雜散則主要反映相位噪聲。接收機的指標主要包括互調、鏡像、動態范圍等，這些指標主要反映系統的線性性能。而ACS（鄰信道選擇性）、阻塞和雜散抑制則主要反映相位噪聲。

總結

射頻設計雖然復雜，但其實它的核心問題可以歸結為線性和相位噪聲。無論是選擇何種器件，還是設計何種電路，最終的目的都是為了優化系統的線性和相位噪聲性能。在實際工作中，我們還需要在滿足系統性能的前提下，考慮功耗、換頻時間等其他因素。

總之，射頻設計并非“玄學”，只要我們抓住線性和相位噪聲這兩個核心問題，就能夠更好地理解和設計射頻系統。
