一、概述

該燒錄方案旨在提升更高的燒錄程序的效率。

杭州晶華微電子股份有限公司（股票代碼：688130）自主研發設計的四通道燒錄器是一款高效的燒錄工具，支持同時對4顆芯片的燒錄。既滿足了客戶對燒錄芯片速度的要求，又降低了用戶對燒錄器的采購成本，還能更方便用戶管理。

二、方案框圖

圖1 燒錄器物理操作邏輯示意圖

圖2 離線操作流程

三、實現方式

本燒錄器使用一主四從方案，由一顆主控MCU控制LCD屏幕上的信息顯示、蜂鳴器狀態、按鍵狀態以及電壓輸出，從機MCU負責對待燒錄芯片的數據寫入和LED指示燈狀態的控制。在從機MCU收到主控MCU發出的信號后，就會開始分別對四路待燒錄芯片開始燒錄動作，其主從之間通信速率可高達1MHz，從機燒錄速率可高達600KHz。執行完成后更新各自的LED狀態，并將燒錄結果返回給主機。主機MCU再將每一路的燒錄結果顯示在LCD屏幕上。

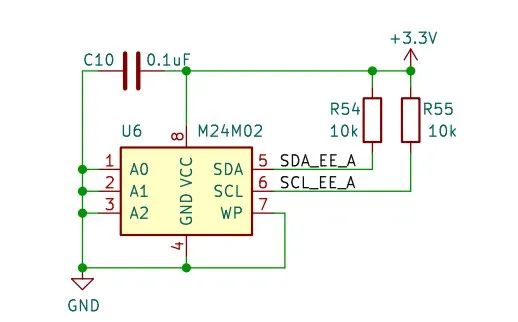

為了進一步提升燒錄器的功能性和靈活性，燒錄器采用M24M02作為外部存儲芯片，擴展其存儲能力，如下圖3所示。該芯片具有256K的存儲容量，支持高速IIC和低功耗等優點，這種設計能夠保留關鍵的配置數據和用戶數據。

圖3 M24M02電路原理圖

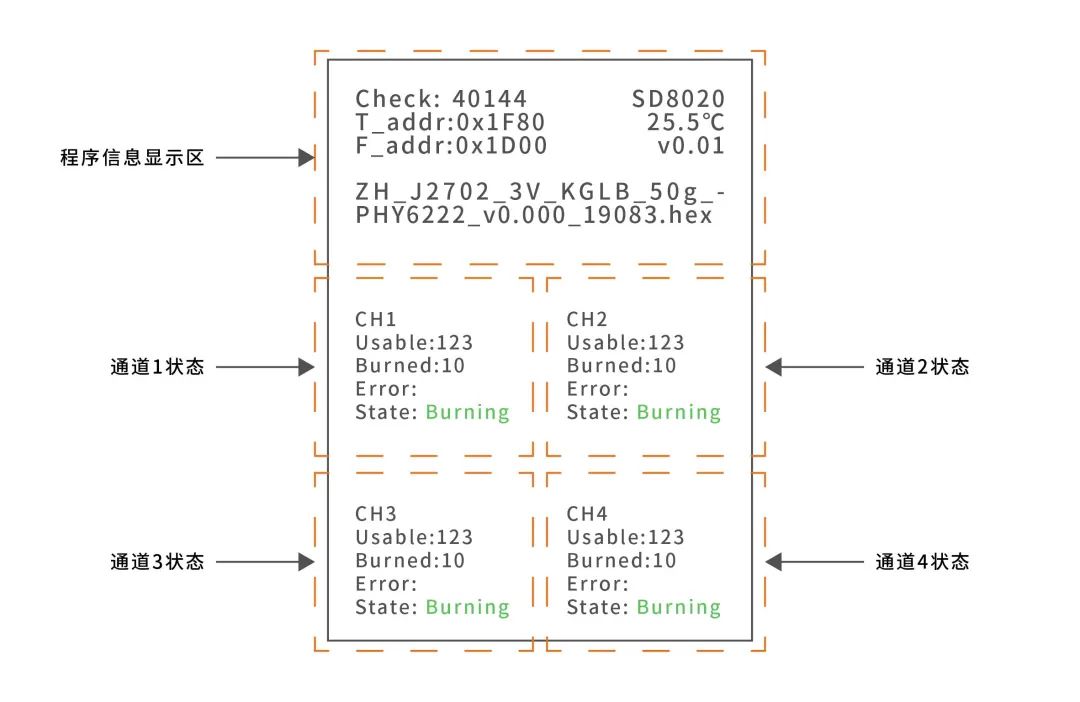

同時該燒錄器采用了2.4寸LCD屏幕，為用戶交互提供了直觀的界面，如下圖4所示。屏幕上能夠清晰展示關鍵信息，包括版本號、代碼信息、溫度值和燒錄錯誤碼等。

圖4 LCD顯示信息參考圖

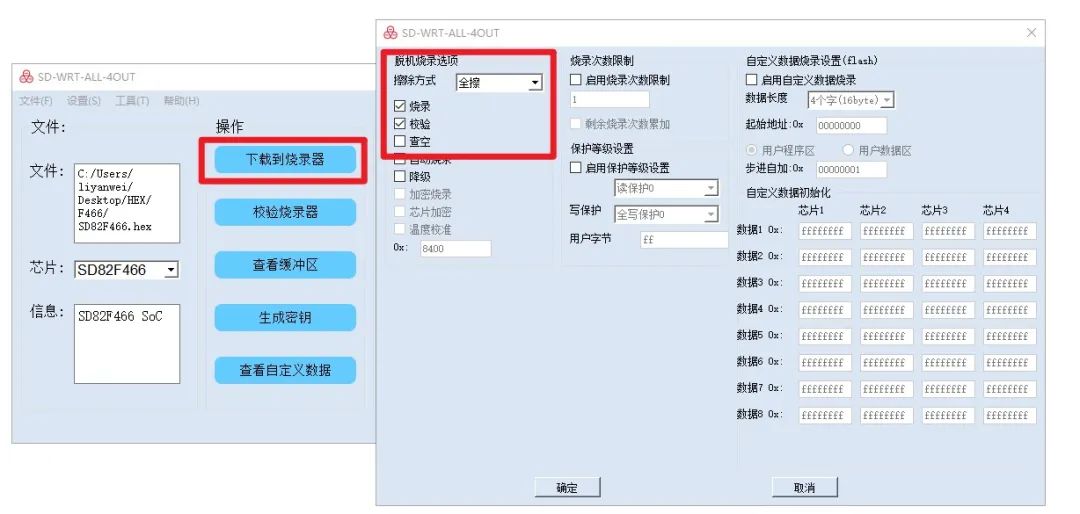

通過上位機的“下載到燒錄器”功能將用戶所需的離線程序以及要操作的參數一起存儲到M24M02芯片內，如下圖5所示，按下燒錄器的燒錄按鍵，即可按照設置好的操作參數燒錄對應的用戶程序給目標芯片。

圖5 下載用戶程序到燒錄器功能

四、對比及優勢

普通燒錄器（每次操作只能對單個芯片燒錄），生產效率較慢，如下圖6。

圖6 普通燒錄器

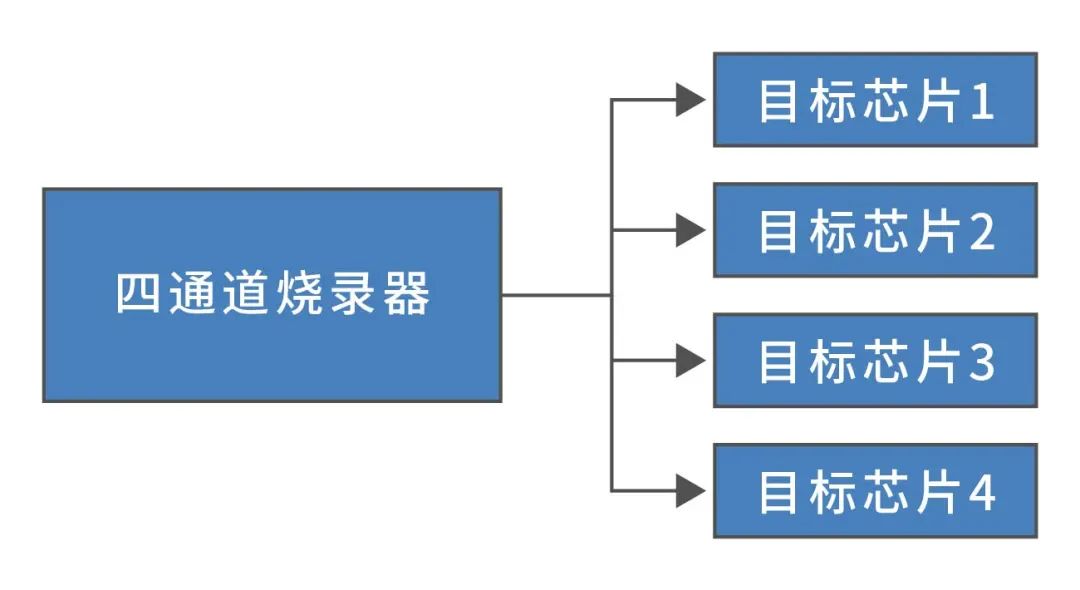

四通道燒錄器方案優勢（單次操作可燒錄四顆芯片），生產效率高，如下圖7。

圖7 四通道燒錄器

便攜性好：四通道燒錄器相比普通燒錄器體積沒有增大。

燒錄速度快：四通道燒錄器燒錄速度是普通燒錄器的4倍，極大提高生產效率。

穩定性高：單路出錯不影響其它路的工作。

支持的芯片范圍廣：燒錄器支持了晶華微所有芯片的燒錄。

可視化：配備了LCD屏幕，能夠清晰明了顯示用戶需要的程序信息。

五、結論

這款四通道燒錄器的設計充分考慮了用戶的實際生產需求，在繼承并優化了上一代燒錄器的基礎上，引入了多項創新，提升了用戶體驗和操作效率，極大程度縮小生產成本。
