TPS563202S 是一款簡單易用的 3A 同步降壓轉換器，采用 SOT563 封裝。

該器件經過優化，只需最少的外部元件即可工作，并經過優化，可實現低待機電流。
*附件：tps563202s.pdf

該開關模式電源 （SMPS） 器件采用 D-CAP2 模式控制，提供快速瞬態響應，并支持低等效串聯電阻 （ESR） 輸出電容器，如特種聚合物和超低 ESR 陶瓷電容器，無需外部補償元件。

TPS563202S 在 ECO 模式下運行，可在輕負載運行期間保持高效率。TPS563202S 采用 6 引腳 1.6mm × 1.6mm SOT563 （DRL） 封裝，額定結溫范圍為 –40°C 至 125°C。

特性

• 具有集成 95mΩ 和 57mΩ FET 的 3A 轉換器
• 具有快速瞬態響應的 D-CAP2? 模式控制
• 輸入電壓范圍：4.3 V 至 17 V
• 輸出電壓范圍：0.806 V 至 7 V
• 輕負載時的 ECO 模式
• 典型 580kHz 開關頻率
• 小于 3 μA 的低關斷電流
• 1.5% 反饋電壓精度 （25°C）
• 支持預偏置啟動
• 逐周期過流限制
• 打嗝模式過流保護
• 非鎖存 UVP 和 TSD 保護
• 固定軟啟動：1.2 ms

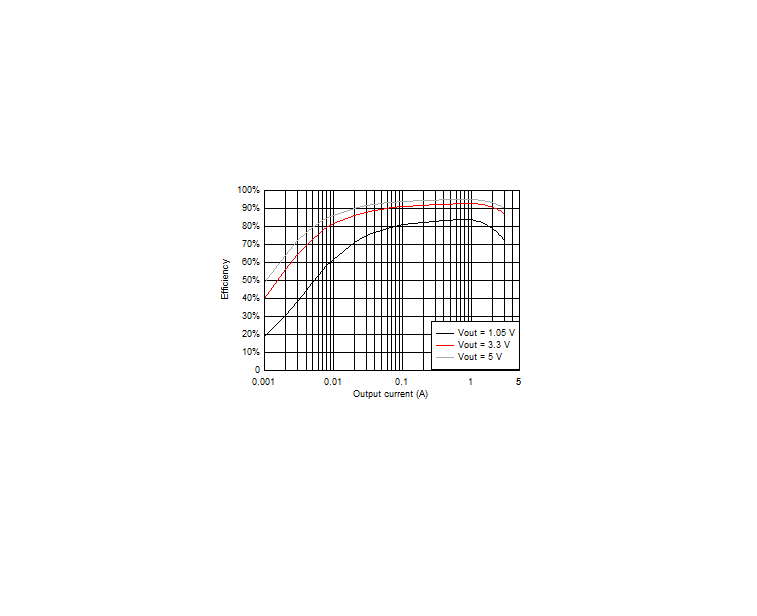

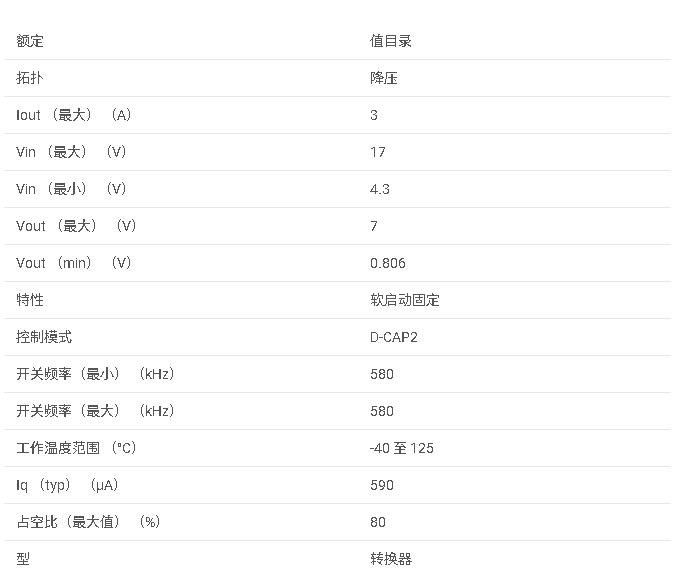

參數

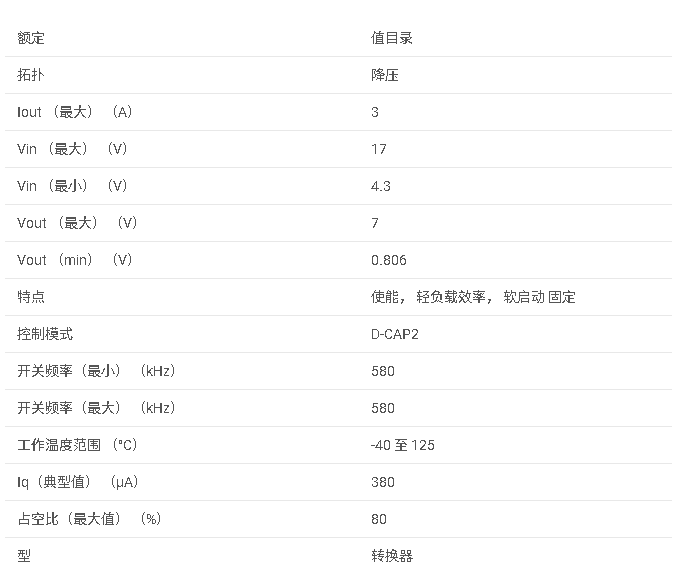

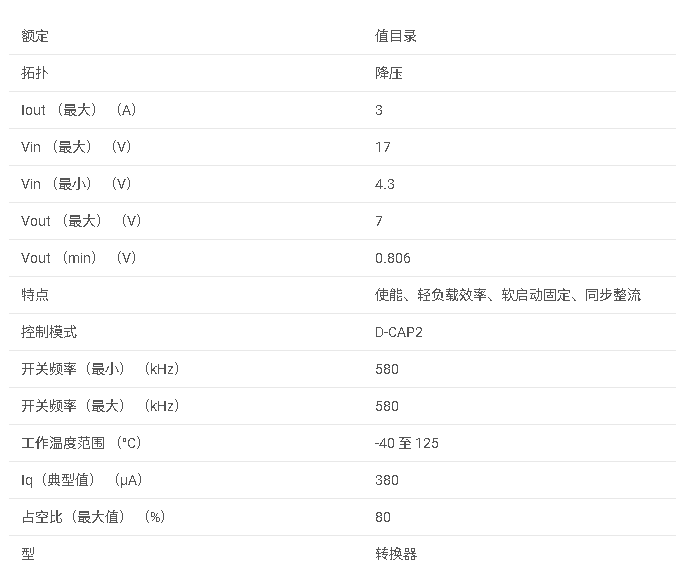

方框圖

1. 概述

TPS563202S是一款簡單易用的3A同步降壓轉換器，采用SOT563封裝。該設備專為最小外部組件和低待機電流而優化，采用D-CAP2?模式控制，支持快速瞬態響應，并兼容低ESR輸出電容器。TPS563202S在輕載時進入ECO模式，以保持高效率，并提供多種保護功能。

2. 主要特性

• ?高集成度?：內置95mΩ和57mΩ FETs，支持3A輸出電流。
• ?寬輸入電壓范圍?：4.3V至17V。
• ?D-CAP2?模式控制?：支持快速瞬態響應，無需外部補償組件。
• ?ECO模式?：在輕載時提高效率。
• ?低關斷電流?：小于3μA。
• ?高精度?：1.5%反饋電壓精度（25°C）。
• ?多種保護功能?：過流限制、打嗝模式過流保護、非鎖存UVP和TSD保護。

3. 應用

• SMPS電源供應器（如電視、智能音箱、有線網絡、數字機頂盒、監控設備等）。

4. 封裝與尺寸

• ?封裝類型?：6引腳SOT563 DRL，1.6mm x 1.6mm。

5. 電氣特性

• ?開關頻率?：典型580kHz。
• ?軟啟動時間?：固定1.2ms。
• ?熱關斷溫度?：約172°C。
• ?UVLO閾值?：喚醒電壓4.0V至4.3V，關斷電壓3.3V至3.6V。

6. 功能描述

• ?自適應導通時間控制?：維持準固定頻率。
• ?ECO模式?：在輕載時降低開關頻率，提高效率。
• ?軟啟動與預偏置啟動?：內置1.2ms軟啟動，支持預偏置電壓啟動。
• ?過流保護?：采用逐周期電流谷值檢測電路。
• ?UVP和TSD保護?：非鎖存保護機制，防止設備損壞。

7. 典型應用電路

文檔提供了詳細的典型應用電路圖，包括輸入輸出電容、電感、反饋電阻等的選擇指南，以及布局建議。

8. 布局建議

• ?寬VIN和GND走線?：減少走線阻抗，利于散熱。
• ?SW走線?：盡可能短且寬，減少輻射發射。
• ?反饋環路?：遠離高壓切換軌跡，最好有地屏蔽。
• ?FB節點走線?：盡可能小，避免噪聲耦合。

9. 文檔與支持

• 詳細的數據手冊：包含規格說明、電氣特性、應用指南、布局建議等。
• TI支持資源：包括TI E2E?支持論壇，提供技術支持和社區交流。
