LMR50410 是寬 V 在 ，易于使用的同步降壓轉換器，能夠驅動高達 1A 的負載電流。該器件具有 4 V 至 36 V 的寬輸入范圍，適用于各種工業應用，適用于非穩壓電源的電源調節。

LMR50410 在 700kHz 的開關頻率下工作，以支持使用相對較小的電感器來優化解決方案尺寸。它具有 PFM 版本，可在輕負載下實現高效率，FPWM 版本可在整個負載范圍內實現恒定頻率和小輸出電壓紋波。軟啟動和補償電路在內部實現，這使得該器件可以使用最少的外部元件。
*附件：lmr50410.pdf

該器件具有內置保護功能，例如逐周期電流限制、打嗝模式短路保護和在功率耗散過大的情況下進行熱關斷。LMR50410采用 SOT-23-6 封裝。

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 專為堅固耐用的工業應用而配置
  • 輸入電壓范圍：4 V 至 36 V
  • 1A 連續輸出電流
  • 最小接通時間：60 ns
  • 700kHz 固定開關頻率
  • 結溫范圍：–40°C 至 150°C
  • 98% 最大占空比
  • 具有預偏置輸出的單調啟動
  • 帶打嗝模式的內部短路保護
  • ±1% 容差電壓基準
  • 精確啟用
• 解決方案體積小，易于使用
  • 集成同步整流
  • 內部補償，易于使用
  • SOT-23-6 封裝
• 與 LMR14010A和 TPS560430 引腳對引腳兼容
• 引腳對引腳兼容封裝中的多種選項
  • PFM 和強制 PWM （FPWM） 選項

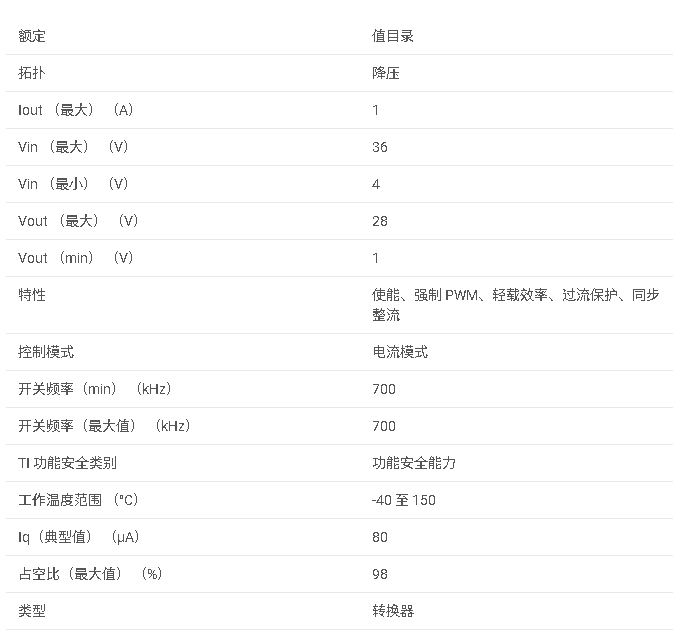

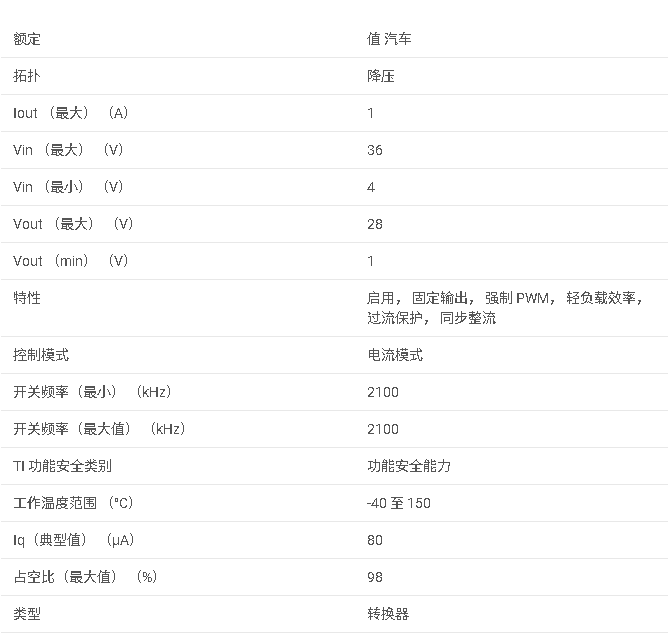

參數

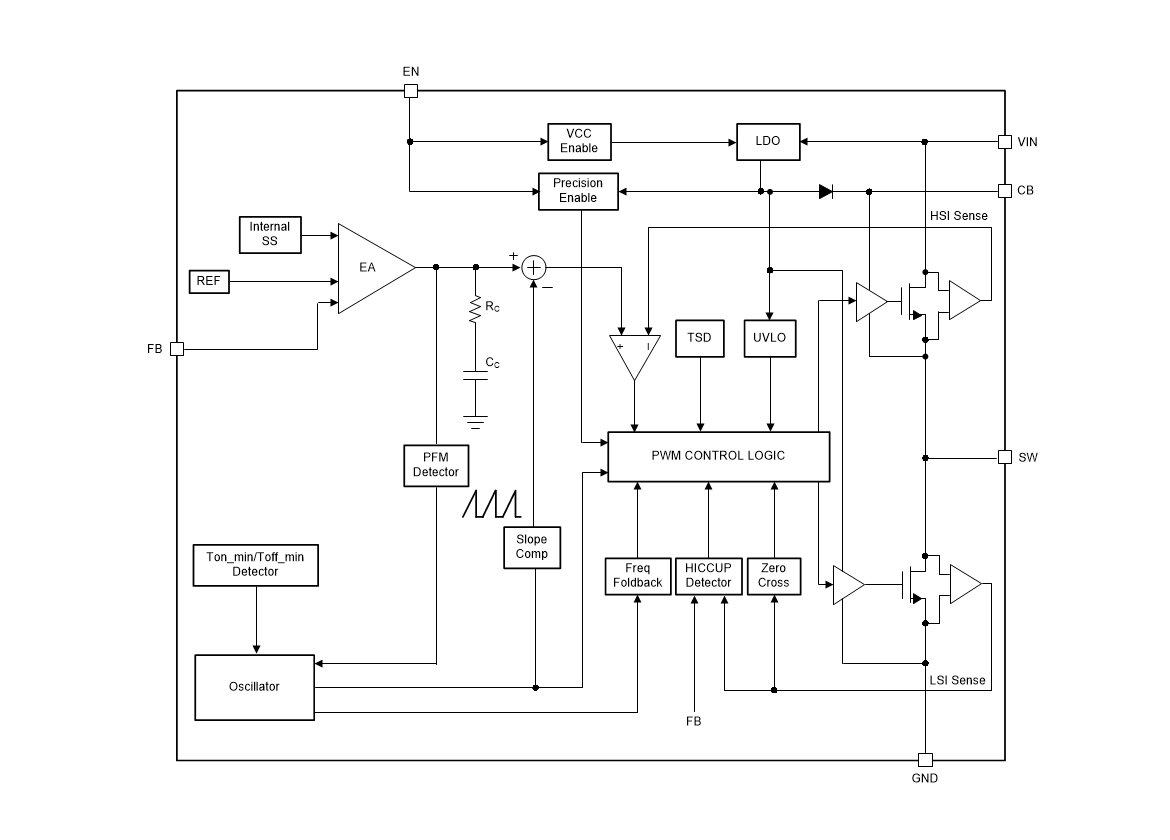

方框圖

1. 概述

LMR50410是一款寬輸入電壓范圍（4V至36V）的同步降壓轉換器，提供高達1A的連續輸出電流。該轉換器采用SOT-23-6封裝，適用于各種工業應用，如大型家電、PLC、DCS、智能電表等。

2. 主要特性

• ?功能安全?：提供文檔支持功能安全系統設計。
• ?工業級應用?：專為嚴苛的工業環境設計，具有寬輸入電壓范圍和高可靠性。
• ?高效率?：700kHz固定開關頻率，支持使用小型電感器，優化解決方案尺寸。
• ?保護功能?：內置短路保護（打嗝模式）、過流保護、熱關斷和輸入欠壓鎖定（UVLO）。
• ?易用性?：集成同步整流、內部補償、軟啟動和精密使能功能，減少外部組件需求。
• ?小尺寸?：SOT-23-6封裝，尺寸緊湊，易于集成。

3. 應用

• 大型家電
• PLC、DCS和PAC
• 智能電表
• 通用寬輸入電壓電源供應器

4. 功能描述

• ?固定頻率峰值電流模式控制?：采用固定頻率峰值電流模式控制，提供穩定的輸出電壓調節。
• ?可調輸出電壓?：通過反饋電阻分壓器設置輸出電壓，精度高達±1%。
• ?精密使能?：精密使能輸入，允許通過外部電阻分壓器調整欠壓鎖定閾值。
• ?軟啟動?：內部軟啟動功能，限制啟動時的電流沖擊。
• ?過流保護?：周期性的過流限制和打嗝模式的短路保護，防止設備損壞。

5. 電氣特性

• ?輸入電壓范圍?：4V至36V
• ?輸出電壓范圍?：可調
• ?最大輸出電流?：1A
• ?開關頻率?：700kHz
• ?最大占空比?：98%
• ?結溫范圍?：-40°C至150°C

6. 封裝與尺寸

• ?封裝類型?：SOT-23-6
• ?尺寸?：2.90mm x 1.60mm

7. 典型應用電路

文檔提供了詳細的典型應用電路圖，包括輸入輸出電容、電感、反饋電阻、使能電阻等的選擇指南，以及布局建議。

8. 布局指南

文檔強調了PCB布局的重要性，并提供了布局建議，如輸入和輸出電容的放置、反饋電阻的位置、地線的處理等，以確保最佳性能。

9. 文檔與支持

• 詳細的數據手冊：包含規格說明、電氣特性、應用指南等。
• WEBENCH? Power Designer支持：可用于創建自定義設計，優化關鍵參數如效率、尺寸和成本。
• TI E2E?支持論壇：提供技術支持和社區交流。
