TPS542A52 是一款具有差分遠程感應功能的高效同步降壓轉換器。該器件具有固定頻率、電壓控制模式，具有 pinstrap 可選內部補償功能，可降低系統成本和復雜性。PWM 可以通過 SYNC 引腳與外部時鐘同步。其他主要特性包括用于高輕負載效率的 PFM、低關斷靜態電流消耗、通過 EN 引腳的可調 UVLO 以及單調啟動至預偏置條件。TPS542A52 是一種無鉛設備。它完全符合 RoHS 標準，無例外。
*附件：tps542a52.pdf

特性

• 集成的 9.1mΩ 和 2.6mΩ MOSFET 支持高達 15A 的輸出電流
• 0.5V 至 5.5V 輸出電壓范圍
• 具有可選內部補償的固定頻率電壓控制模式
• 從 400 kHz 到 2.2 MHz 的七種可選頻率設置
• 與外部時鐘同步
• 全差分遙感
• 6 個可選過流限制，4 個軟啟動轉換速率
• 單調啟動至預偏置輸出
• EN 引腳允許可調輸入 UVLO
• 電源良好指示燈
• 17μA 典型關斷靜態電流消耗
• 可選擇 FCCM 或 PFM，以實現輕負載效率
• -40 至 +150°C 工作結溫
• 4mm × 4.5mm VQFN 封裝

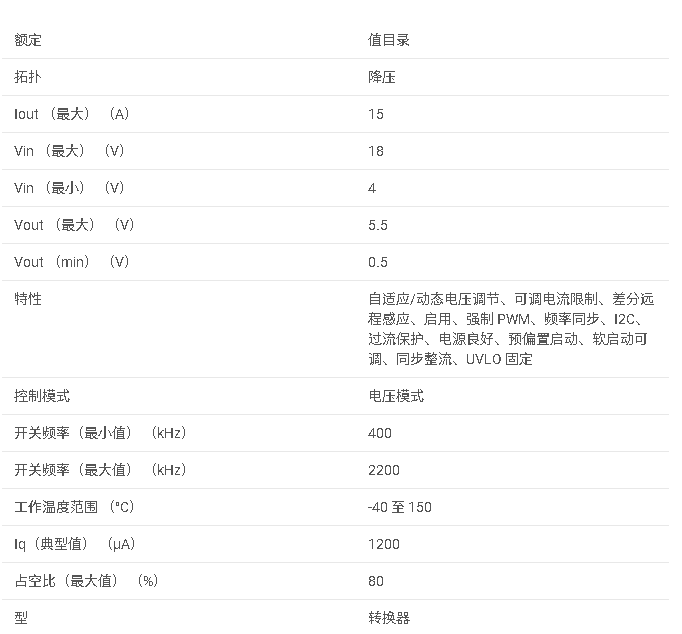

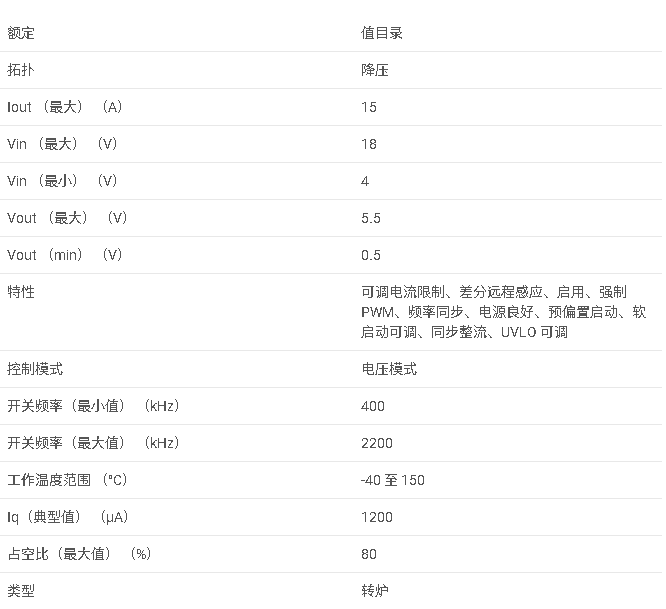

參數

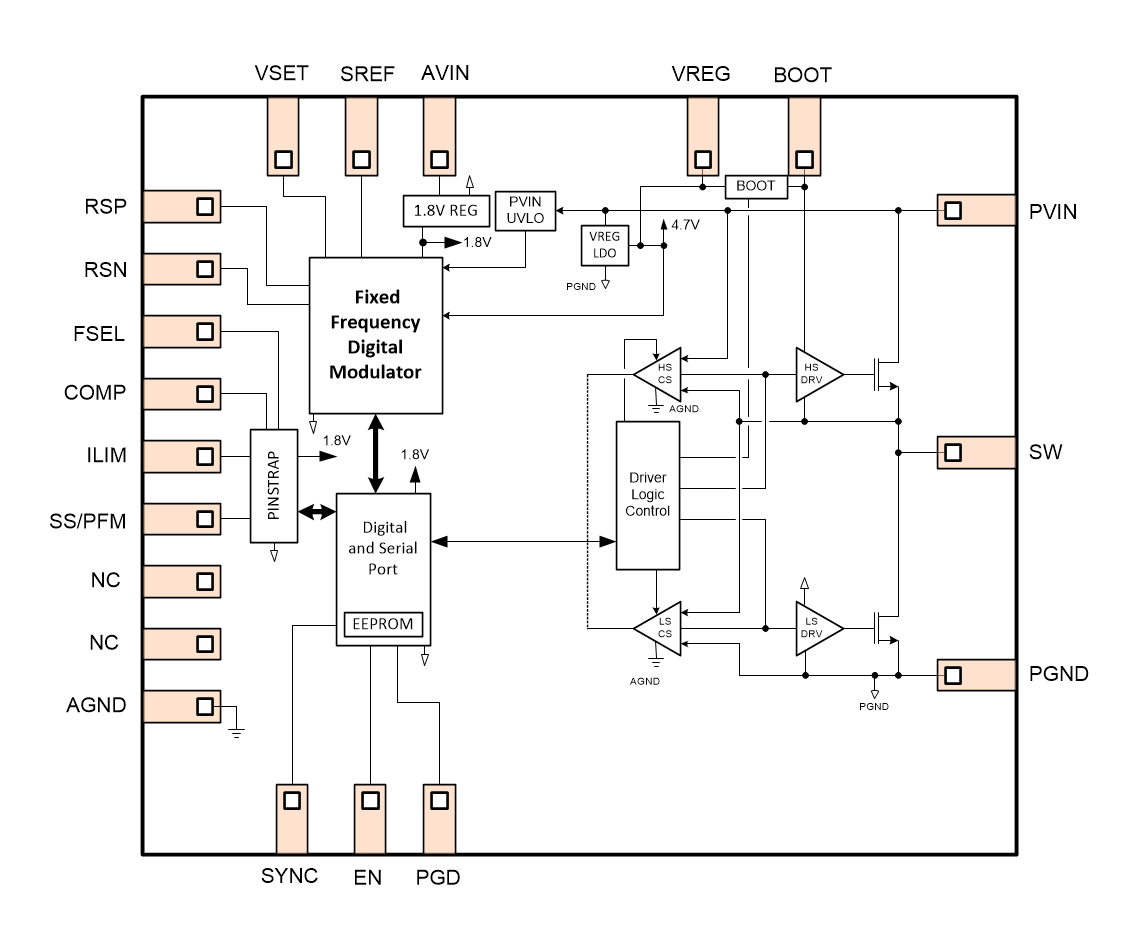

方框圖

1. 概述

TPS542A52是一款高效率同步降壓轉換器，支持4V至18V的輸入電壓范圍，最大輸出電流可達15A。該器件集成了9.1mΩ和2.6mΩ的MOSFET，采用固定頻率電壓控制模式，并提供了多種可選內部補償和頻率設置。

2. 主要特性

• ?高效率?：適用于高頻率和高降壓比應用。
• ?寬輸入電壓范圍?：4V至18V。
• ?大輸出電流?：最大可達15A。
• ?固定頻率控制?：可選內部補償，減少系統成本和復雜性。
• ?多種頻率設置?：提供七種可選頻率，從400kHz到2.2MHz。
• ?同步至外部時鐘?：支持PWM與外部時鐘同步。
• ?差分遠程感應?：提高輸出電壓精度和穩定性。
• ?多種保護功能?：包括過流保護、短路保護（打嗝模式）、過壓保護、欠壓保護、熱關斷等。
• ?高操作結溫?：支持-40°C至+150°C的操作結溫。
• ?緊湊封裝?：4mm x 4.5mm VQFN封裝。

3. 應用

• 無線通信
• 模擬前端電源
• 測試和測量設備
• 醫學成像

4. 功能描述

• ? 使能和可調欠壓鎖定（UVLO） ?：通過EN引腳實現電氣開關控制，并支持通過外部電阻分壓器調整UVLO閾值。
• ?輸出電壓設置?：通過VSET引腳和反饋電阻分壓器設置輸出電壓。
• ?遠程感應?：RSP和RSN引腳用于遠程感應輸出電壓，提高精度。
• ?軟啟動?：支持可編程軟啟動時間，減少啟動時的沖擊電流。
• ?功率良好（PGD）指示器?：指示輸出電壓是否在正常范圍內。
• ?輕載效率模式?：可選FCCM或PFM模式，提高輕載時的效率。

5. 電氣特性

• ?輸入電壓范圍?：4V至18V。
• ?輸出電壓范圍?：0.5V至5.5V。
• ?最大輸出電流?：15A。
• ?開關頻率?：400kHz至2.2MHz。
• ?熱關斷溫度?：典型值165°C。

6. 封裝與尺寸

• 33引腳VQFN封裝，尺寸為4.50mm x 4.00mm。

7. 典型應用電路

文檔提供了詳細的典型應用電路圖，包括輸入電容、輸出電容、電感、反饋電阻等組件的選擇和設計指南。

8. 布局指南

文檔強調了PCB布局對電源轉換器性能的重要性，并提供了布局建議，如輸入和輸出電容的放置、反饋分壓器的位置、地層和電源層的處理等。

9. 文檔與支持

• 詳細的數據手冊：包含規格說明、電氣特性、應用指南等。
• WEBENCH? Power Designer：支持自定義設計和仿真。
• TI E2E?支持論壇：提供技術支持和社區交流。
