TPS542A50是一款具有差分遠程感應和 I 的高效同步降壓轉換器^2^C. 該器件具有固定頻率、電壓控制模式，具有 pinstrap 可選內部補償，可降低系統成本和復雜性。PWM 可以通過 SYNC 引腳與外部時鐘同步。其他主要特性包括用于高輕負載效率的 PFM、低關斷靜態電流消耗、通過 EN 引腳的可調 UVLO 以及單調啟動至預偏置條件。該設備還具有 I^2^C 接口，用于設備配置和輸出電壓調整。TPS542A50 是一種無鉛設備。它完全符合 RoHS 標準，無例外。
*附件：tps542a50.pdf

特性

• 集成的 9.1mΩ 和 2.6mΩ MOSFET 支持高達 15A 的輸出電流
• 0.5V 至 5.5V 輸出電壓范圍
• 具有可選內部補償?shù)墓潭l率電壓控制模式
• 從 400 kHz 到 2.2 MHz 的七種可選頻率設置
• 與外部時鐘同步
• 全差分遙感
• 器件可通過模擬 pinstrap 電阻器或通過 I 進行配置^2^C 接口
• V外通過 I 通過受控轉換速率進行調整^2^C 從 –20% 到 +10%，步長為 0.028%
• 6 個可選過流限制、4 個軟啟動轉換速率和 2 個 I^2^C 地址
• 單調啟動至預偏置輸出
• EN 引腳允許可調輸入 UVLO
• 電源良好指示燈
• 17μA 典型關斷靜態電流消耗
• 可選擇 FCCM 或 PFM，以實現輕負載效率
• -40 至 +150°C 工作結溫
• 4mm × 4.5mm VQFN 封裝

參數

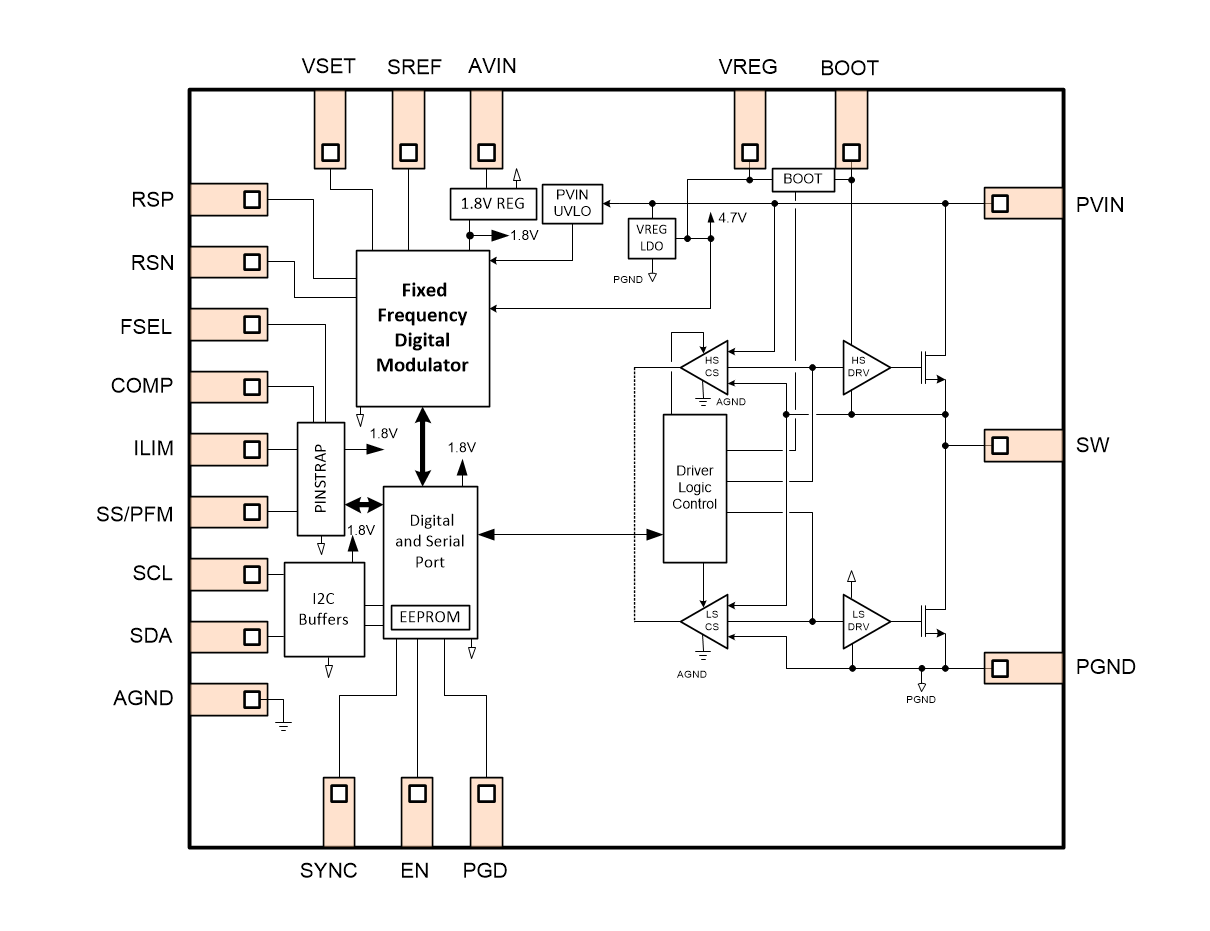

方框圖

1. 概述

TPS542A50是一款高效率的同步降壓轉換器，具有4V至18V的寬輸入電壓范圍和高達15A的輸出電流能力。該轉換器集成了差分遠程感應和I2C接口，適用于企業存儲、ASIC/SoC核心供電、有線網絡交換機和路由器以及工業機器等應用。

2. 主要特性

• ?高效率?：集成9.1mΩ和2.6mΩ MOSFETs，支持高達15A的輸出電流。
• ?寬輸入輸出電壓范圍?：輸入電壓4V至18V，輸出電壓0.5V至5.5V。
• ?固定頻率控制?：提供七種可選的開關頻率，范圍從400kHz至2.2MHz，且可同步至外部時鐘。
• ?差分遠程感應?：支持全差分遠程感應，提高電壓調節精度。
• ?可編程性?：可通過模擬引腳或I2C接口進行設備配置，輸出電壓可調，并具有受控的斜率。
• ?保護功能?：包括過流保護、過壓保護、欠壓保護、熱關斷和功率良好指示。
• ?輕載效率?：可選的FCCM或PFM模式，提高輕載時的效率。
• ?高可靠性?：-40°C至+150°C的工作結溫范圍。

3. 應用

• 企業存儲和SSD
• ASIC、SoC、FPGA、DSP核心及I/O軌
• 有線網絡交換機和路由器
• 工業機器和機床

4. 功能描述

• ?差分遠程感應?：通過RSP和RSN引腳實現，提高長距離電壓感應的準確性。
• ?I2C接口?：支持設備配置和輸出電壓調整，具有兩個I2C地址選項。
• ?軟啟動?：具有可編程的軟啟動時間，防止啟動時的電流沖擊。
• ?過流保護?：具有六種可選的過流限制，保護設備免受過流損害。
• ?熱關斷?：當結溫超過閾值時，自動關斷輸出以保護設備。

5. 電氣特性

• ?最大輸出電流?：15A
• ?開關頻率范圍?：400kHz至2.2MHz
• ?輸入電壓范圍?：4V至18V
• ?輸出電壓范圍?：0.5V至5.5V
• ?結溫范圍?：-40°C至+150°C
• ?典型關斷靜態電流?：17μA

6. 封裝與尺寸

• ?封裝類型?：4mm x 4.5mm VQFN

7. 典型應用電路

文檔提供了詳細的典型應用電路圖，包括輸入輸出電容、電感、反饋電阻、使能電阻等的選擇指南，以及布局建議。

8. 布局指南

強調了PCB布局的重要性，并提供了具體的布局建議，如輸入和輸出電容的放置、反饋電阻的位置、地線的處理等，以確保最佳性能。

9. 文檔與支持

• 詳細的數據手冊：包含規格說明、電氣特性、應用指南等。
• WEBENCH? Power Designer支持：可用于創建自定義設計，優化關鍵參數如效率、尺寸和成本。
• TI E2E?支持論壇：提供技術支持和社區交流。
