以下作品由安信可社區用戶

WT_0213制作

面對火災、燃氣泄漏、爆炸等突發災害，可以利用一些簡單的傳感器例如火焰傳感器、MQ-2煙霧傳感器和蜂鳴器等等，搭建一套較高可靠性的安全監測系統，讓技術為生命筑起第一道防線。

核心組件

1. 火焰傳感器

功能：通過紅外光譜檢測明火（波長760nm~1100nm），響應速度快（毫秒級）。

適用場景：廚房、客廳等明火易發區域。

2. MQ-2煙霧傳感器

功能：檢測煙霧、液化氣、甲烷、丙烷等可燃氣體，輸出模擬信號（濃度越高電壓越高）。

優勢：成本低、靈敏度可調，適用于燃氣泄漏監測。

3. 蜂鳴器

功能：蜂鳴器（聲音報警）

4. 攝像頭

功能：可以及時觀看當前火勢或是否誤報

配合推送服務或MQTT協議進行風險提醒或者設備聯動

系統設計與實現步驟

硬件清單

●火焰傳感器 ×1

●MQ-2煙霧傳感器 ×1

●BW21-CBV-Kit 開發板 ×1

●蜂鳴器模塊 ×1

●XH2.54段子

●端子線若干

接線方式

●火焰傳感器 → BW21-CBV-Kit引腳 20

●MQ-2傳感器 → BW21-CBV-Kit引腳 A0 /GPIO11

●蜂鳴器 → BW21-CBV-Kit引腳 PWM/GPIO8

核心代碼示例（Arduino）

轉JSON使用的是ArduinoJson這個庫需要安裝。

不同版本寫法有些不同，以下是兩種不同的寫法，可以參考下。

JsonDocument doc;

DynamicJsonDocument doc(1024);

如果寫錯，會報錯。

HA-MQTT配置

使用docker命令進入HA容器，修改配置文件configuration.yaml，修改前建議備份一下原文件，在configuration.yam文件中增加以下內容，注意以下縮進。

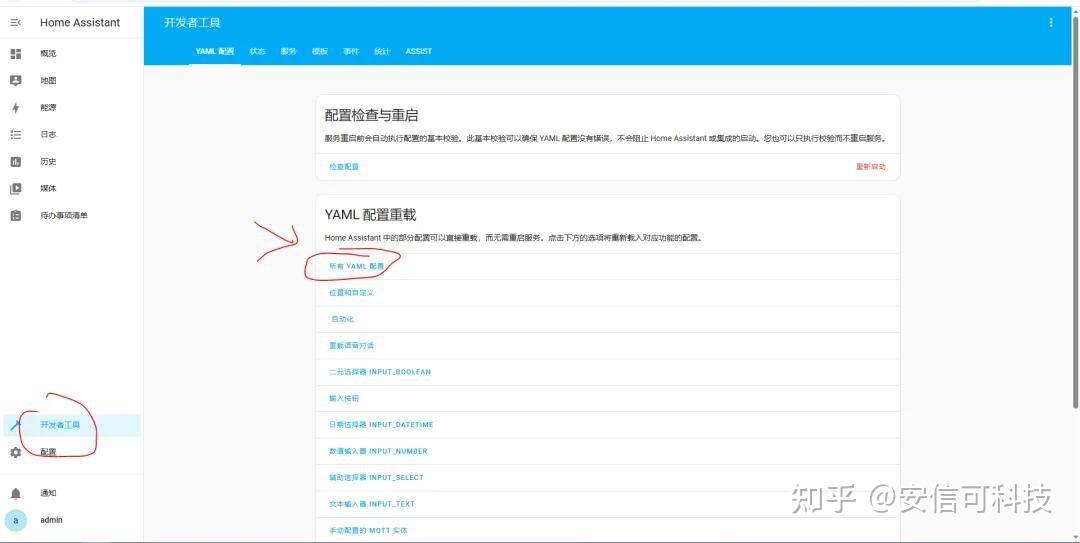

重載一下YAML配置，如果這里報錯說明配置有問題。

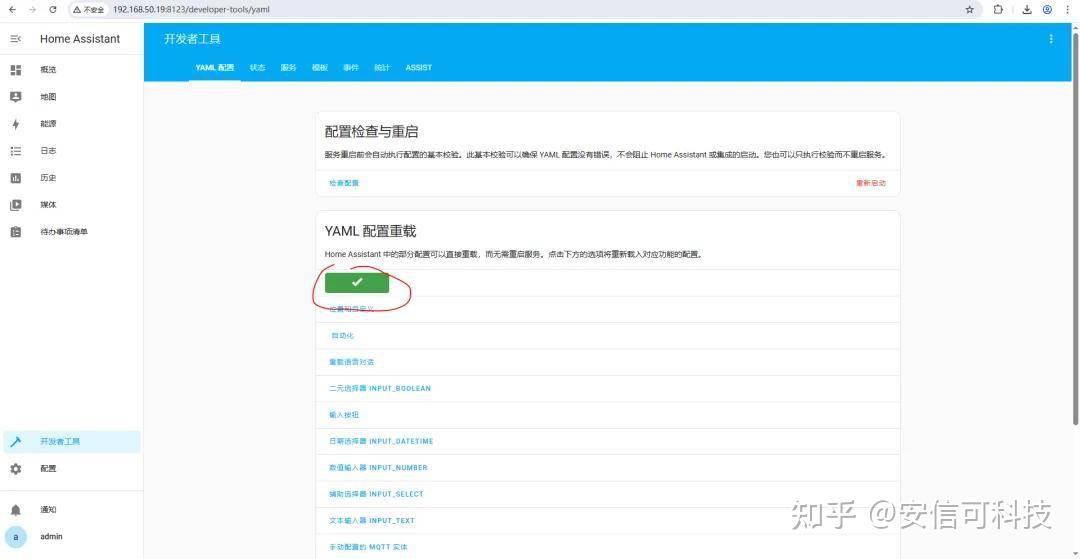

如下圖表示重新加載成功

在概覽種點擊編輯，然后點擊添加卡片

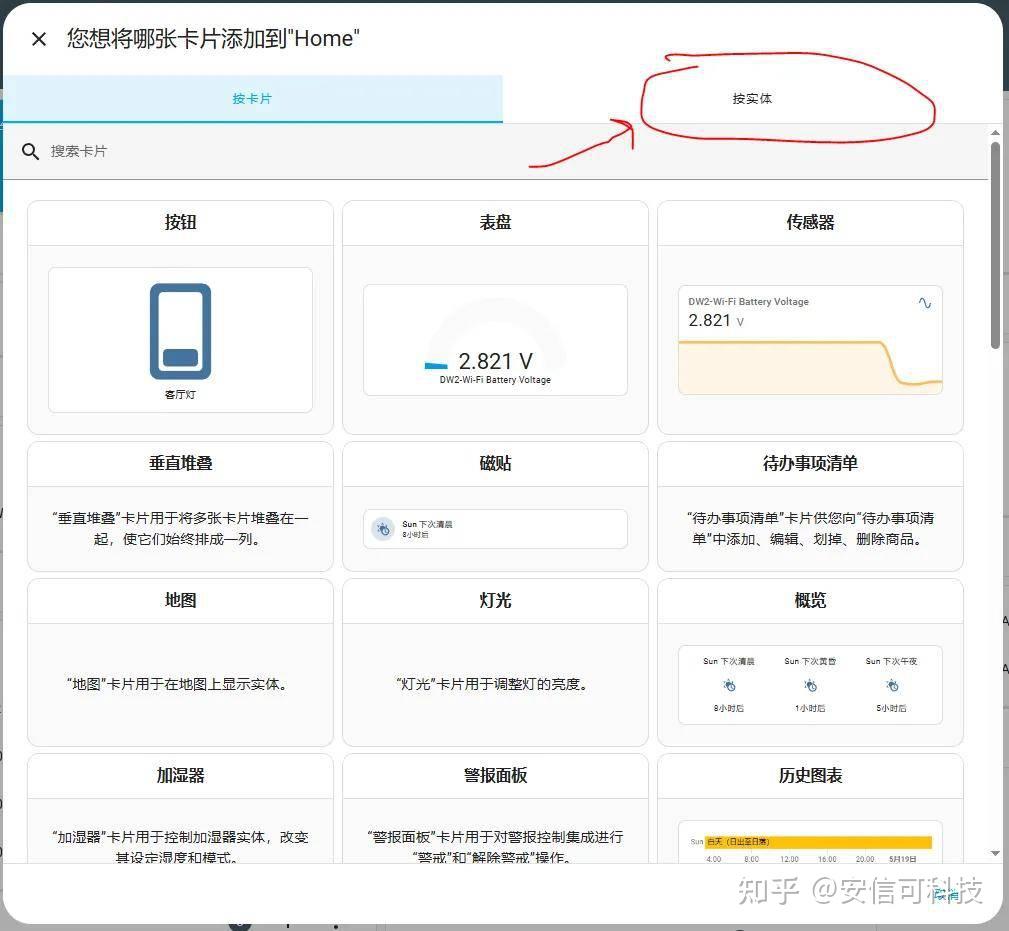

按實體

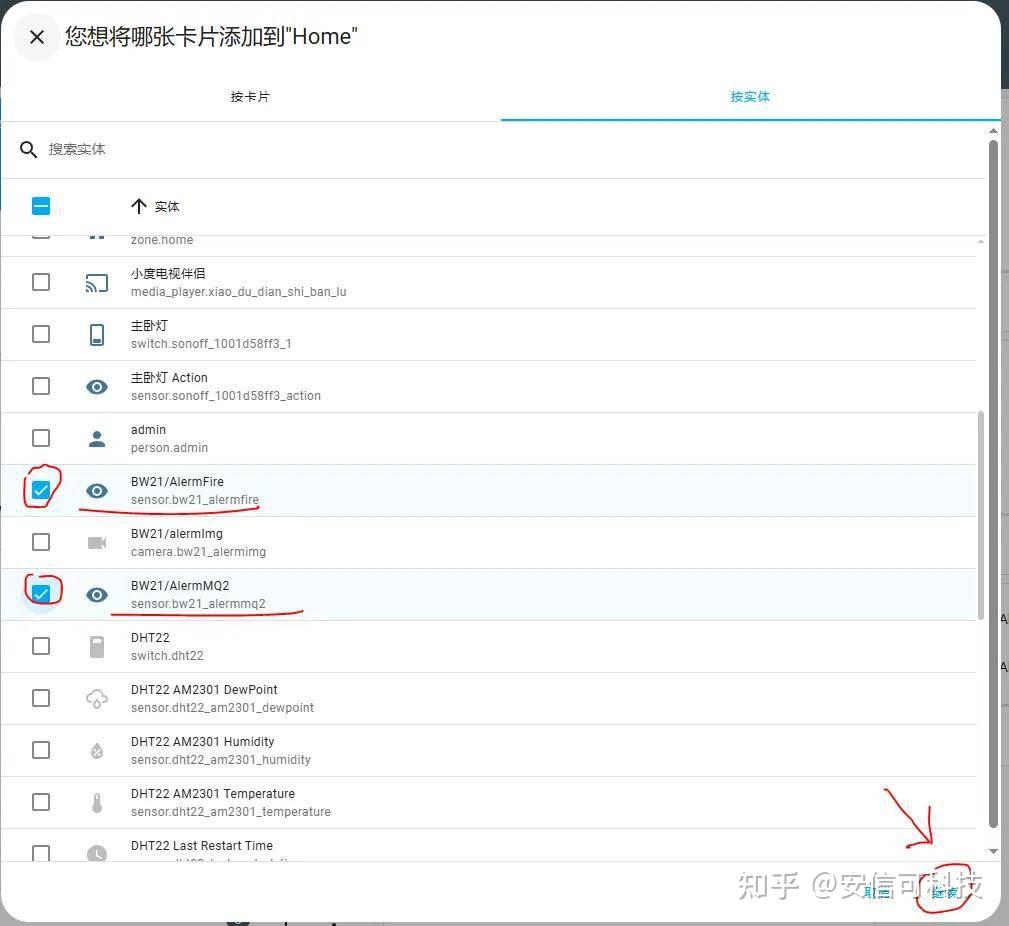

選擇兩個傳感器模塊繼續

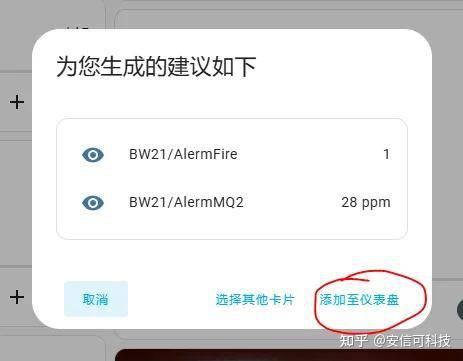

添加至儀表盤

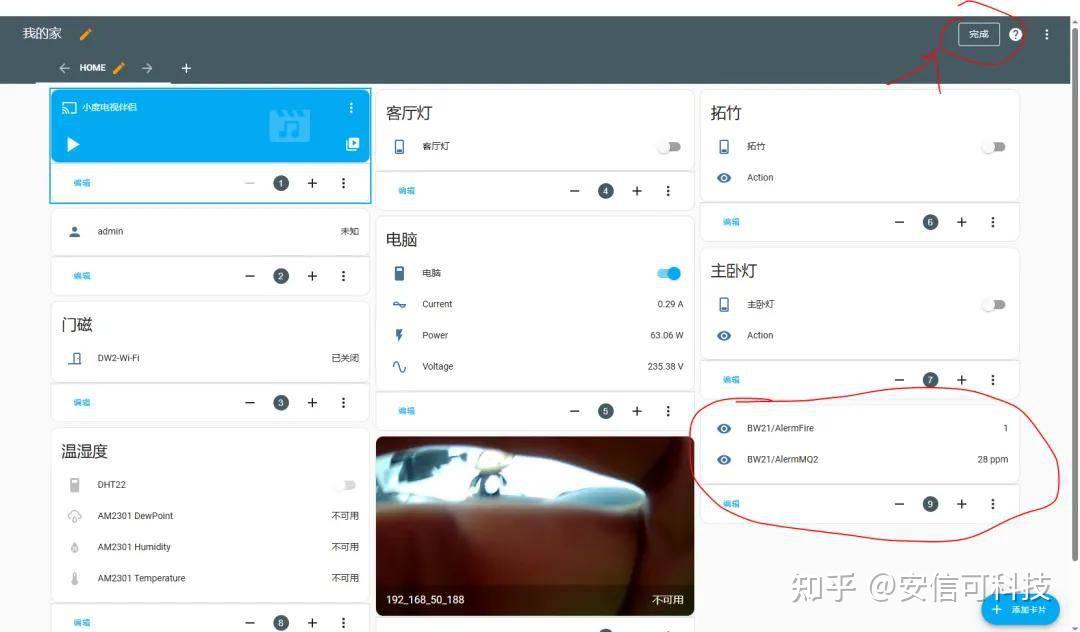

點擊完成

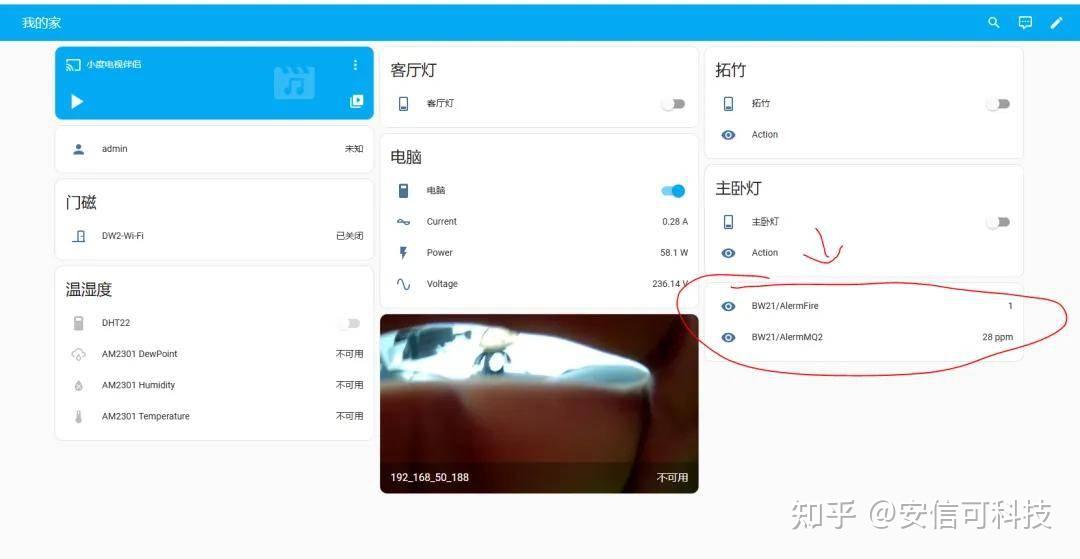

儀表盤上就可以看到這兩個模塊的數值了

設備接入HomeAssistant以后很多事情就比較好辦了。使用HomeAssistant的自動化功能可以做很多有趣的事情。可以參考之前寫的一個帖子。使用MQTT+自動化除配置外無任何代碼即可控制任意HomeAssistant內的設備。

[智能家居]MQTT控制HomeAssistant設備：https://bbs.ai-thinker.com/forum.php?mod=viewthread&tid=44644

通過自動化做一些聯動，比如當MQ-2傳感器數值上升時，通過磁控閥門關閉天然氣。有條件的自動打開窗通風等等。

關于攝像頭

實時監控空間狀態，參考了澤哥的帖子，去除了模型部分，保留了RTSP視頻流，感覺延遲有點高。不過如果觀察火情隱患的話不是很影響。

【智能家居】BW21-CBV-Kit接入HomeAssistant實時查看Ai攝像頭畫面：https://bbs.ai-thinker.com/forum.php?mod=viewthread&tid=45745&highlight=BW21

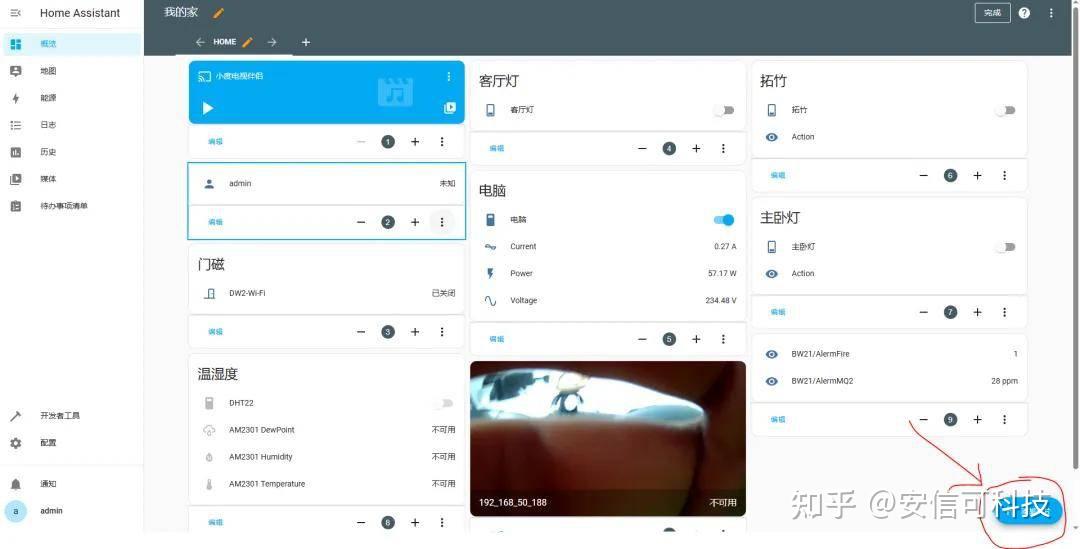

在HomeAssistant中查看當前空間是否有險情。

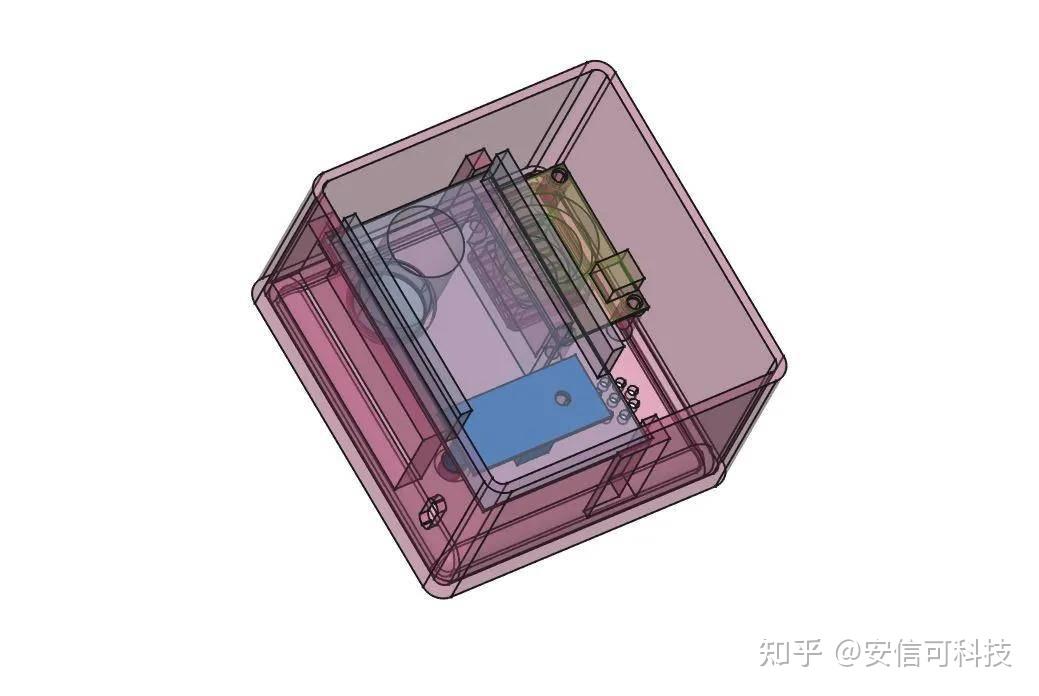

外殼3D圖

外殼用的是FreeCAD畫的，畫的比較一般，菜鳥一個各位大牛將就看。

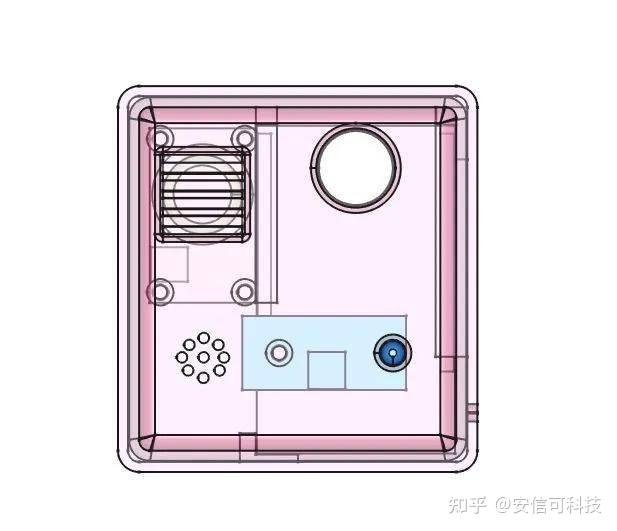

MQ-2傳感器，做了小窗，方便氣體流入。感覺進氣量會受一些影響。

火焰傳感器挖了孔，做了錐形。

蜂鳴器，找了半天找到個POS機拆了個，無源蜂鳴器，形狀有點對不上就直接接線了。

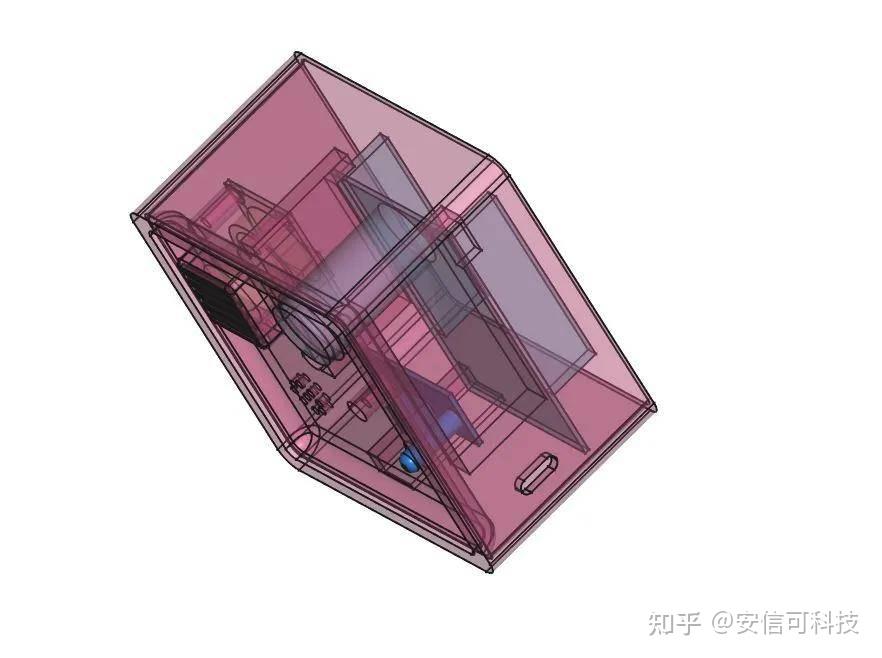

側面留了一個typeC的母口孔。

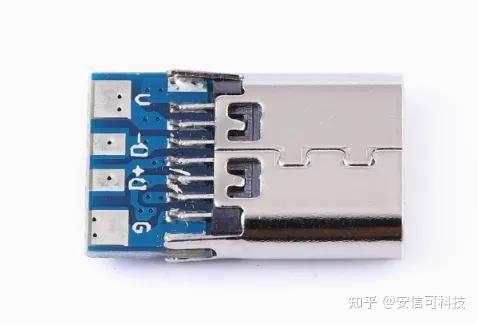

用的這種母座，V和5V（MQ-2VCC+火焰VCC）并聯，G和GND并聯，數據空著了。

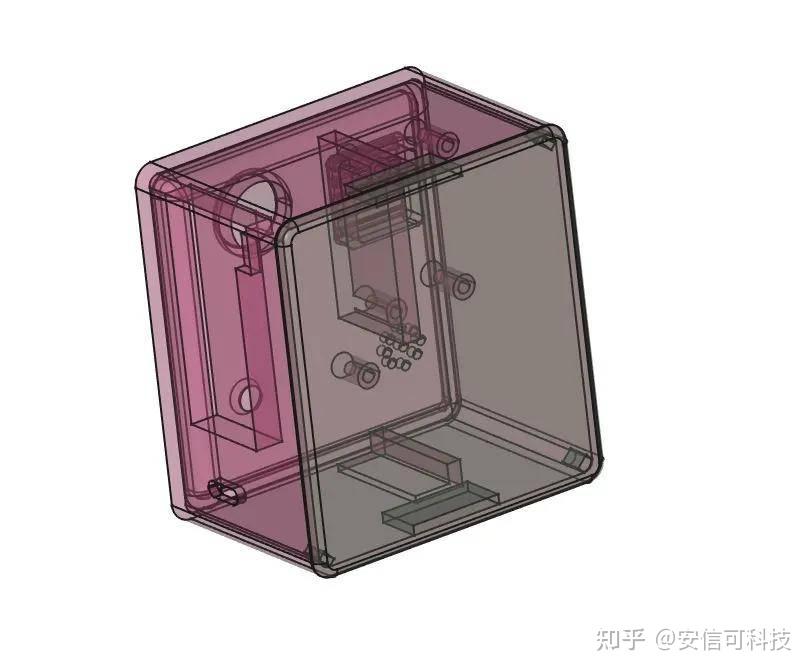

后視圖

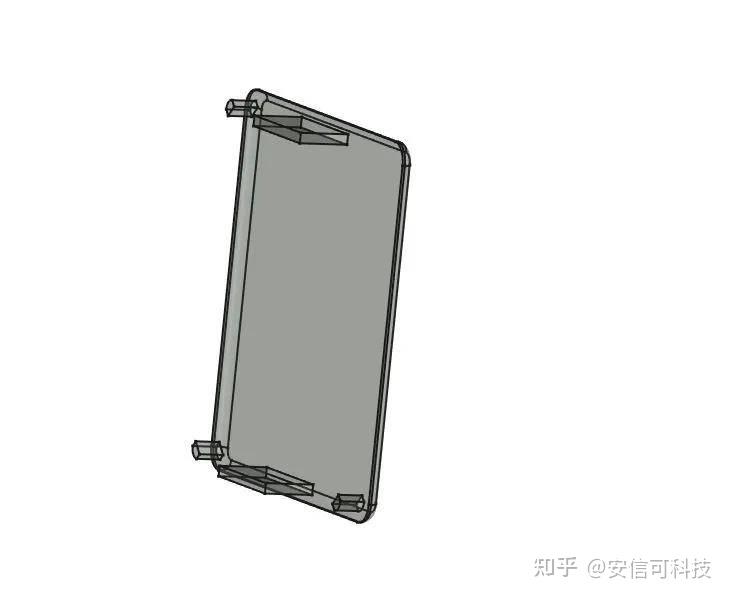

后蓋

外殼量的有些誤差，導致有些孔位對不上，又加工了一下。

附件fire.zip：https://bbs.ai-thinker.com/forum.php?mod=attachment&aid=33571

外殼的模型文件，部分需要微調。

實物圖

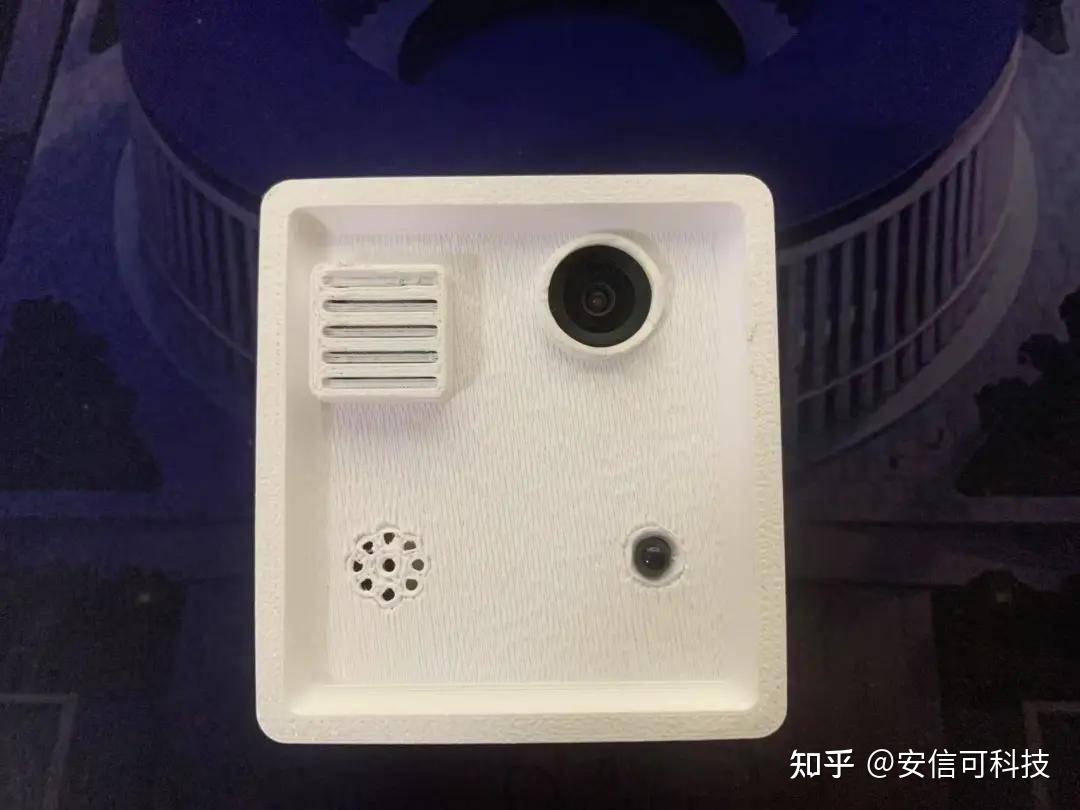

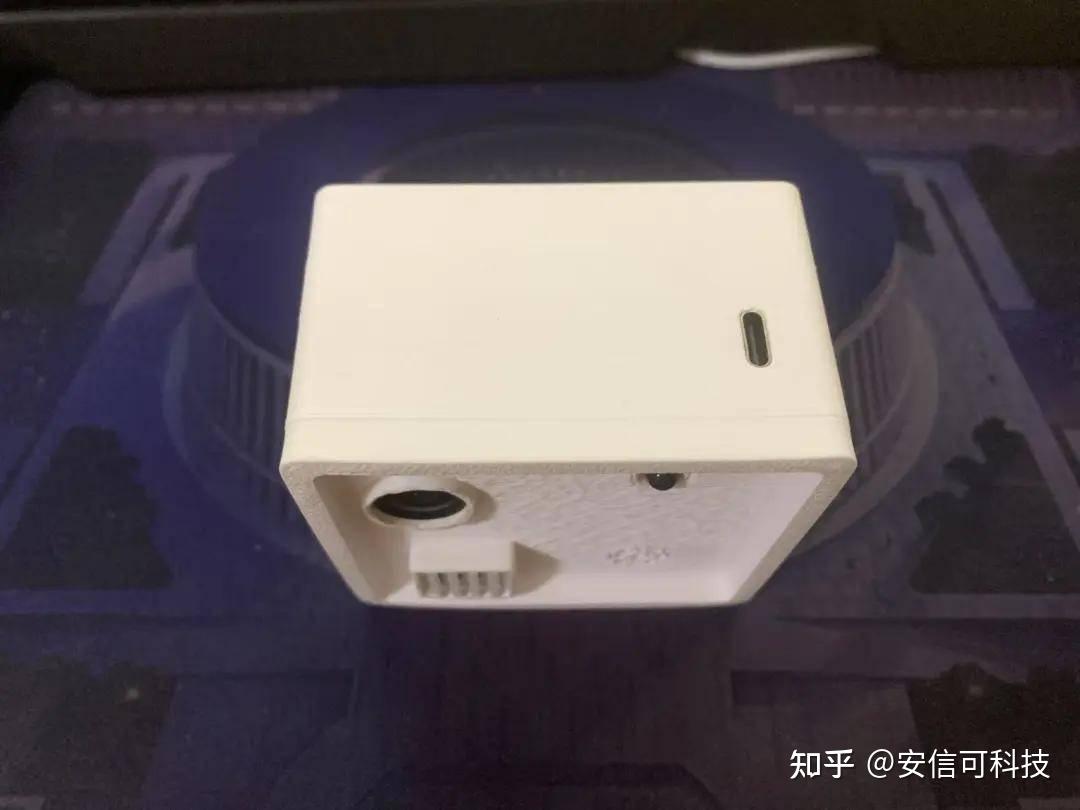

正視圖，3D打印機打印出來效果差一點。懸空加支撐部分不夠平整，圈圈也都變形了。

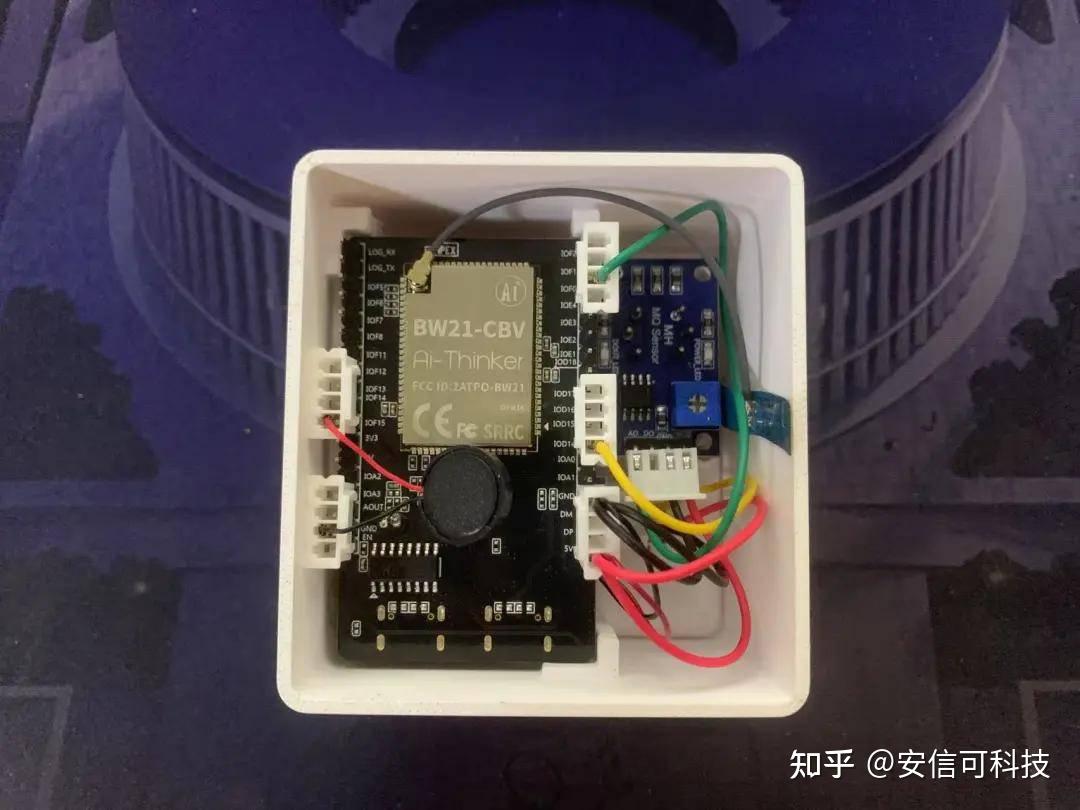

內部結構，感覺這種端子線用起來還挺舒服的。也不用焊接。（壓線鉗+端子）一壓就OK還蠻牢固的。

側視圖，供電用的Typec

目前沒留調試口，本來想著用藍牙配網后來看了下代碼，沒看明白最終WIFI賬號密碼保存到哪里了。索性直接寫到代碼里面直接燒錄。

感覺視頻流暢度不如AiPi-Cam-D200，后面換成AiPi-Cam-D200再做一版。應該還會小一些。

用開發板做出來的東西大小，樣子自己無法控制，想要做好產品還需要努力呀。

系統的學習一下還是很有必要的。

優化與擴展

雙重驗證機制

火焰與煙霧傳感器同時觸發時再報警，減少誤報（如蠟燭火焰干擾）。

遠程通知功能

通過手機MQTT APP或微信推送報警信息。

聯動滅火設備

接入繼電器模塊，觸發自動滅火裝置（如家電磁閥噴水系統）。

安全提醒

定期校準傳感器：MQ-2需預熱1分鐘后使用，每月測試一次靈敏度。

避免高溫高濕環境：傳感器長期暴露可能影響壽命。

緊急逃生預案：報警觸發后，優先撤離并聯系消防部門。
