數碼產品鋰電池充電控制DC/DC轉換器電路簡圖分析

電子工程師 ? 作者:工程師a ? 2018-05-06 08:44 ? 次閱讀

隨著數碼產品如手機、筆記本電腦等產品的廣泛使用,鋰離子電池以優異的性能在這類產品中得到廣泛應用,并在近年逐步向其他產品應用領域發展。1998年,天津電源研究所開始商業化生產鋰離子電池。習慣上,人們把鋰離子電池也稱為鋰電池,現在鋰離子電池已經成為了主流。

鋰電池是一類由鋰金屬或鋰合金為負極材料、使用非水電解質溶液的電池。最早出現的鋰電池來自于偉大的發明家愛迪生,使用以下反應:Li+MnO2=LiMnO2該反應為氧化還原反應,放電。由于鋰金屬的化學特性非常活潑,使得鋰金屬的加工、保存、使用,對環境要求非常高。所以,鋰電池長期沒有得到應用。現在鋰電池已經成為了主流。由于鋰金屬的化學特性非常活潑,使得鋰金屬的加工、保存、使用,對環境要求非常高,所以鋰電池生產要在特殊的環境條件下進行。但是由于鋰電池的很多優點,鋰電池被廣泛的應用在電子儀表、數碼和家電產品上。但是,鋰電池多數是二次電池,也有一次性電池。少數的二次電池的壽命和安全性比較差。

圖1 充電控制芯片的主要功能

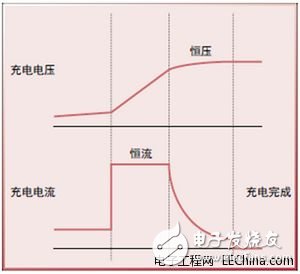

圖2 充電特性實例

筆記本電腦的電池驅動時間取決于充滿電時的電池電壓,若電池電壓較高則驅動時間較長,因此盡可能以較高的電壓完成充電為好。但為了安全地對鋰離子電池充電,需要控制充電電壓,使其不超過鋰離子電池的容許電壓值。設定充電電壓時,既要考慮到電壓精度,又要保持一定的余量,使其不超越安全的上限值。通常,充電設定電壓±100mV的變動將引起電池容量±10%的變化。

由于Nch/Nch同步整流型的同步部分采用了FET,因此,在輸出電壓比輸入電壓低的低Duty狀態下工作時,效率也較高。恒定電流充電時,大電流容易使電腦機箱發熱。異步整流方式與同步整流方式相比由于沒有升壓電路,也無需CB電容和升壓二極管,可由簡單的外置電路構成,因此元器件的布局布線較為容易。

富士通半導體的鋰離子電池充電控制芯片電壓精度可達±0.5%,在充分考慮安全余裕的基礎上,以額定最大電壓安全充電。此外,充電電壓和充電電流的初始設置無須外接電阻,從而削減了元器件的使用數量(BOM)。另外,富士通為其產品陣容增添了Nch/Nch同步整流型和Pch/Di異步整流型兩種不同功能的產品供用戶選擇。

富士通微電子的MB39A132/MB39A134具有1個恒壓控制環路和2個恒流控制環路,可根據電池的殘壓自動切換充電模式,對充電進行控制。該系列產品還具備芯片待機時可獨立工作的ACOK功能,以及無需外接電阻對充電電流和電壓進行設定的初始設置功能。

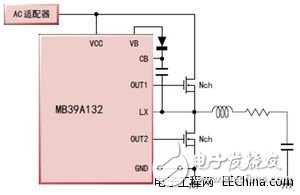

圖3 MB39A132的簡單框圖(Nch/Nch)

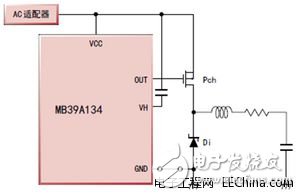

圖4 MB39A134的簡單框圖(Pch/Di)
