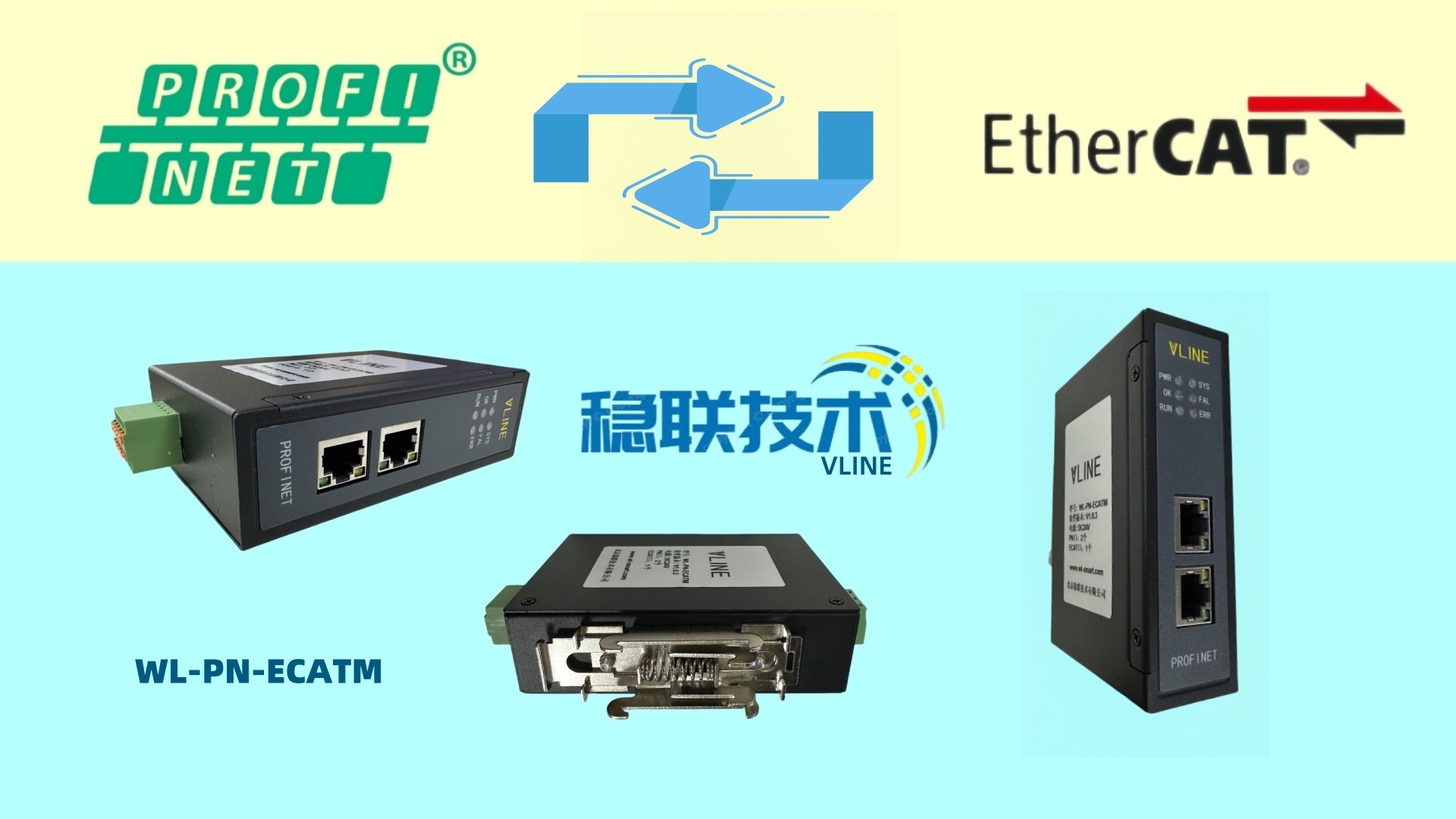

協議轉換利器，profinet轉ethercat兩大派系，各有千秋

隨著工業以太網的發展，其高效、便捷、協議開放、易于冗余等諸多優點，被越來越多的工業現場所采用。西門子SIMATIC S7-1200/1500系列PLC集成有Profinet接口，具有實時性、開放性，使用TCP/IP和IT標準，符合基于工業以太網的實時自動化體系，能夠滿足從現場層到管理層的所有應用需求，真正的實現一網到底的革命。現以2臺S7-1200PLC的，通過profinet轉ethercat以太網通訊為例，具體的組態方法分享交流

EtherCAT 雖然沒有profinet老牌，但它的優點更適應現代工業生產線，

Ethercat超高性能與低延遲,“飛馳”幀技術：數據幀在設備間實時處理（每個節點僅微秒級延遲），總響應時間極短（典型＜100μs）。ethercat協議無需交換機，數據幀直接透傳，減少硬件成本，協議效率＞90%（傳統以太網僅30-40%）

西門子SIMATIC S7-1200/1500系列PLC集成有Profinet接口，具有實時性、開放性，使用TCP/IP和IT標準，符合基于工業以太網的實時自動化體系，能夠滿足從現場層到管理層的所有應用需求，真正的實現一網到底的革命?，F以2臺S7-1200PLC的以太網通訊為例，具體的組態方法分享交流

一、設備組態

1. 軟件：西門子博途v17** **

2. 硬件組態：兩臺S7-1200系列PLC

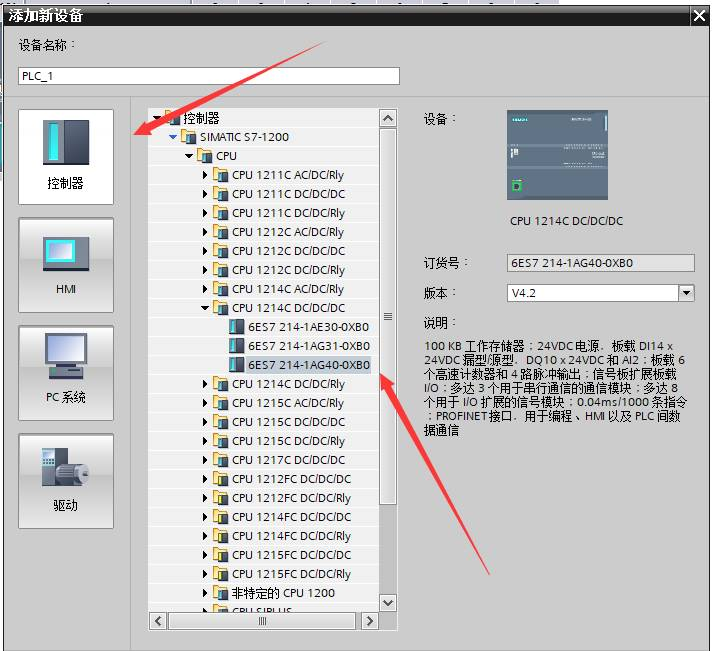

添加PLC_1,重命名為主站，添加PLC_2,，重命名為從站。

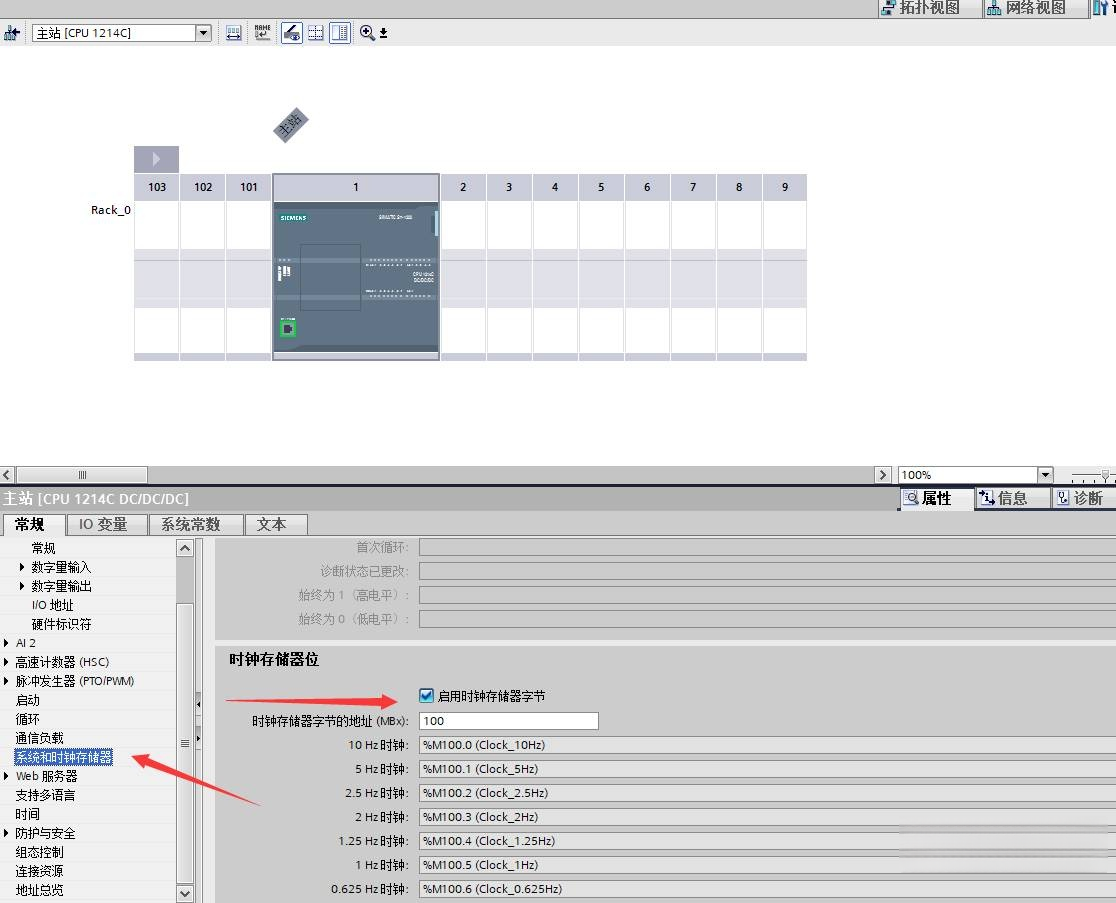

打開主站PLC_1組態，啟用時鐘存儲器字節

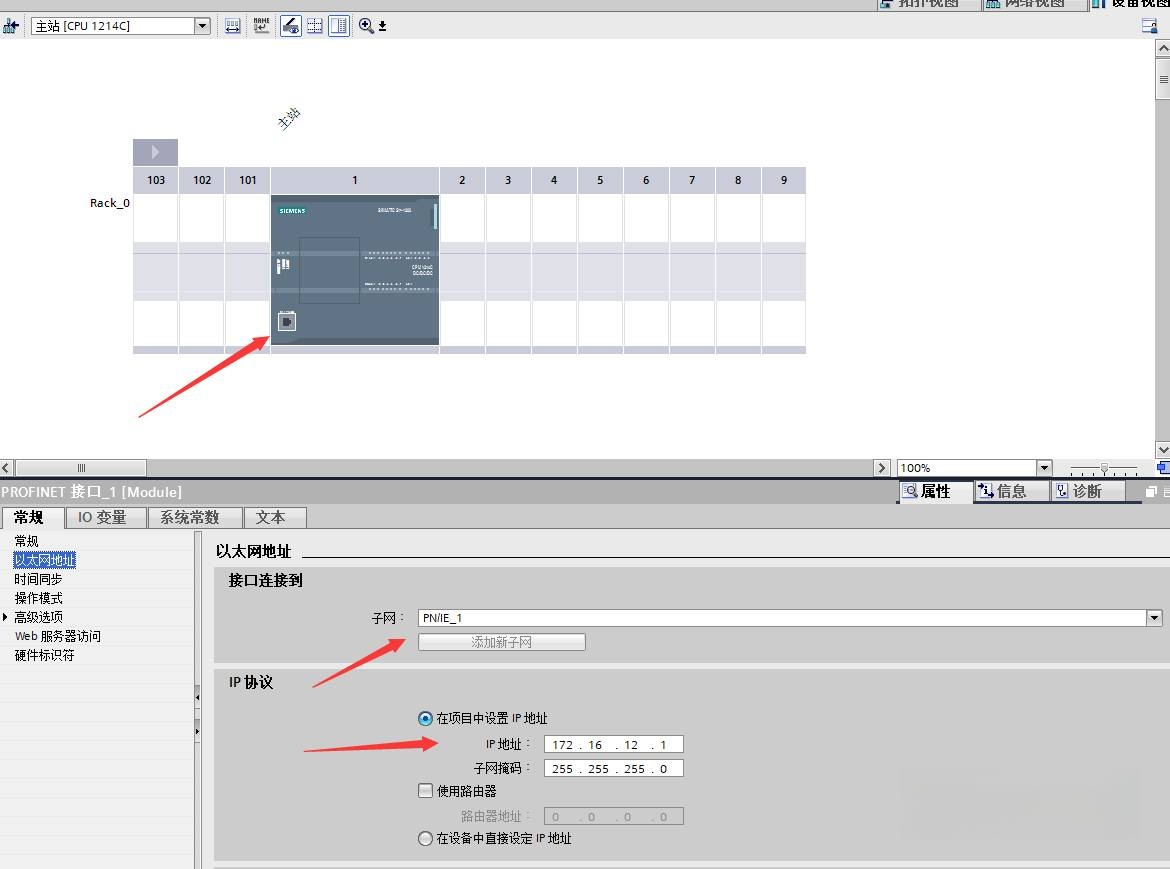

雙擊主站PLC_1以太網口，新建網絡PNIE_1，設定IP地址為192.168.0.1

打開從站PLC_2組態，啟用時鐘存儲器字節

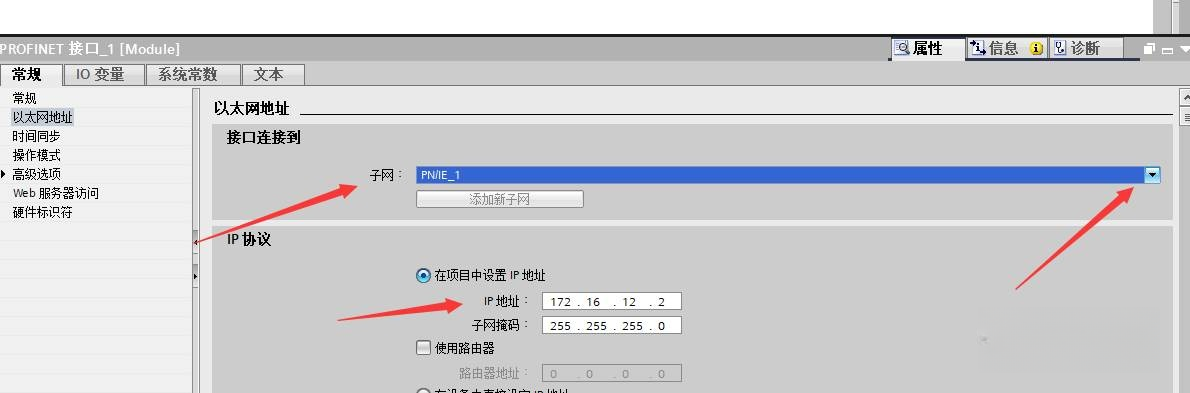

雙擊從站PLC_2以太網口，選擇PLC_1已建立的PNIE_1網絡，設定IP地址為192.168.0.2

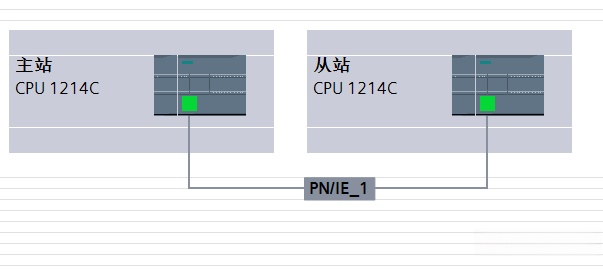

網絡視圖顯示兩臺PLC已連接

網絡組態完畢，下面開始寫程序。

3. 程序編寫

（1）. 主站發送，從站讀取數據

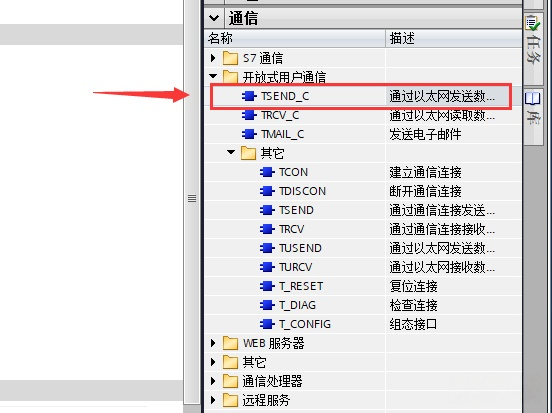

打開主站程序塊中Main(OB1)主程序塊，選擇“通訊”指令中的“開放式用戶通信”子選項，調用“TSEND_C”(通過以太網發送數據)指令：

自動生成背景DB塊，點擊確定

組態主站發送程序塊：

點擊程序塊上的“開始組態”按鈕，首先組態連接參數，選擇通訊伙伴為從站PLC_2，連接類型為TCP,連接ID主站從站均為1.，主站從站分別新建“連接數據”主站選中“主動建立連接”，其他設置默認。

打開從站MAIN(OB1)程序塊，選擇“通訊”指令中的“開放式用戶通信”子選項，調用“TRCV_C”(通過以太網讀取數據)指令：

自動生成背景DB塊，點擊確定
