FCom FCO系列差分輸出晶體振蕩器涵蓋2.5×2.0至7.0×5.0多種封裝,提供LVPECL、LVDS與HCSL三種標準接口,頻率支持13.5MHz至220MHz,并具有出色的相位抖動指標(典型值0.15~0.3 ps RMS)。本指南將基于應用場景總結輸出類型、電氣匹配建議及典型芯片平臺,輔助系統設計工程師快速完成時鐘器件選型。
一、差分輸出格式選擇建議
- LVPECL:推薦用于高速SerDes與光模塊,驅動能力強,需終端電阻至VDD-2V。
- LVDS:低功耗、低EMI,適合ADC/DAC、PHY、同步SoC等差分輸入器件,建議100Ω差分端接。
- HCSL:專為PCIe總線接口設計,使用50Ω至GND端接,適用于主板類系統。
二、電源布局與信號布線建議
- 在VDD與GND之間緊貼晶振器件放置0.1μF去耦電容,可顯著抑制電源噪聲傳導。
- 差分輸出建議使用等長等阻抗布線(100Ω),避免跨層不連續與異層參考地問題。
- HCSL信號需每路接入50Ω至GND的終端電阻。

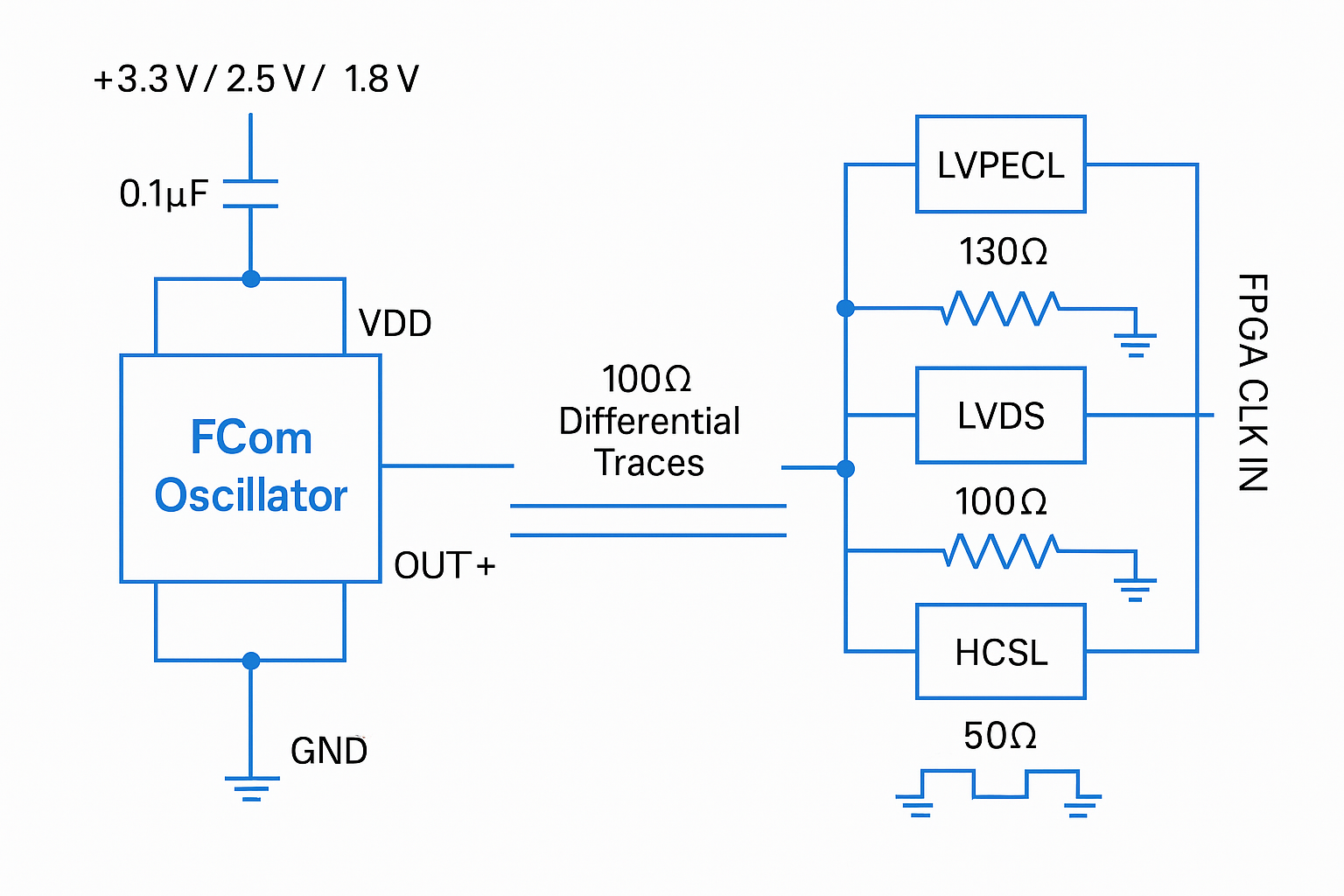

三、參考原理圖結構

四、封裝與系統平臺部署建議
- FCO-2L:適合SFP光模塊、無線模組、尺寸敏感設計
- FCO-3L:主流嵌入式平臺與同步接口控制模塊
- FCO-5L:網絡設備、交換機主板、工業控制系統
- FCO-7L:高頻服務器主板、基站控制板、大功耗場景
五、差分晶體振蕩器典型芯片匹配方案
在差分晶體振蕩器的系統設計中,確保時鐘信號與接收芯片的電氣特性完美匹配,是保證整體時序穩定與抖動抑制的關鍵。FCom在長期產品應用過程中,歸納出覆蓋SerDes、高速ADC/DAC、以太網PHY、時鐘清理器、SoC平臺、光通信控制器及PCIe等多個核心應用的推薦芯片搭配表。
應用類型 | 芯片型號 | 芯片特點與說明 | FCom推薦型號 | 推薦頻率 | 推薦輸出模式 |
SerDes芯片 | Analog Devices ADN2817 | SONET/SDH CDR,需LVPECL時鐘輸入 | FCO-2L | 155.52 MHz | LVPECL |
SerDes芯片 | Semtech GN2104 | 10G/25G SerDes,常用于SFP+/QSFP模塊 | FCO-2L | 156.25 MHz | LVPECL |
SerDes芯片 | MACOM M37046 | 28G/56G SerDes,應用于高速有源線纜 | FCO-2L | 161.1328 MHz | LVPECL |
SerDes芯片 | TI DS100BR410 | 3.125~10.3Gbps差分驅動器 | FCO-3L | 100 MHz | LVDS |
光模塊控制器 | Semtech GN2104 | 集成CDR,適用于10G光模塊 | FCO-2L | 155.52 MHz | LVPECL |
高速ADC/DAC | ADI AD9208 | 14-bit, 3GSPS JESD204B接口 | FCO-5L | 122.88 MHz | LVDS |
高速ADC/DAC | TI DAC38RF82 | JESD204B高速DAC | FCO-5L | 122.88 MHz | LVDS |
PHY芯片 | Marvell 88X3310 | 多速率以太網PHY | FCO-3L | 156.25 MHz | LVDS |
SoC芯片 | NXP LX2160A | 16核網絡處理器 | FCO-5L | 100 MHz | LVDS |
時鐘芯片 | TI LMK04828 | 低抖動時鐘清理分配器 | FCO-3L | 100 MHz | LVDS |
PCIe控制器 | Renesas 9DB206 | x16 PCIe緩沖芯片 | FCO-7L | 100 MHz | HCSL |
六、常見問題與解決方案
問題 | 可能原因 | 建議措施 |
輸出抖動大 | 電源噪聲或布局不良 | 靠近VDD放置去耦電容,走線對稱 |
頻率漂移明顯 | 未終端或負載影響 | 確認終端阻抗,選用±25ppm或更嚴精度型號 |
啟動無輸出 | OE引腳控制邏輯錯誤 | 拉高或懸空OE測試基本功能 |
信號擺幅不符 | 接口類型配置不匹配 | 核對輸出模式與接收芯片規范 |
溫度變化頻偏 | 選型溫寬不足 | 選用-40~125℃寬溫版本 |
-
