一、通過命令行燒寫

參考文檔Efinity Programmer User Guide部分，內容如下：

具體操作如下：

Efinity版本:2024.2

安裝路徑：C:Efinity2024.2

Hex文件路徑：E:FPGA_Demo1_Ti181j484pgm_test

（1）打開cmd

(2)把路徑轉到C:Efinity2024.2bin,并運行setup.bat

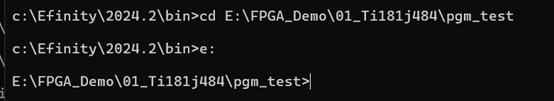

（3）把路徑轉換到hex存儲的目錄

（4）先配置jtag_bridge文件,指令如下【注意fitd_program.py在.pgabinefx_pgm路徑下】:

C:efinity2024.2binpython3 C:efinity2024.2pgmbinefx_pgmftdi_program.py -m jtag C:Efinity2024.2pgmflititaniumu00690A79.bit

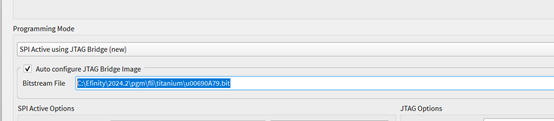

其中bridge文件的路徑在programmer中可以看到

（4）再燒寫flash

執行指令如下：

c:efinity2024.2binpython3 c:efinity2024.2pgmbinefx_pgmftdi_program.py -m jtag_bridge_new mem_test.hex

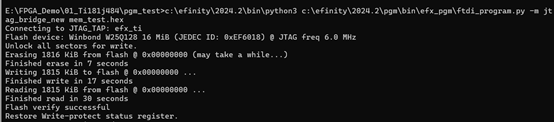

執行效果如下：

說明：關于ftdi_program.py的用法可以執行如下操作

c:efinity2024.2binpython3 c:efinity2024.2pgmbinefx_pgmftdi_program.py –help

二、programmer下載常見報錯

（0）連接下載器之后什么也讀不出來

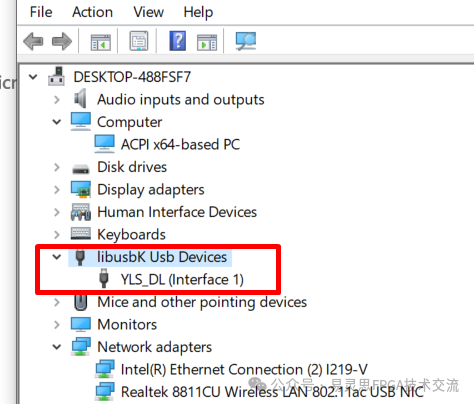

說明 ：一般為驅動沒有安裝，在device manger里面查看是否有l(wèi)ibusbK

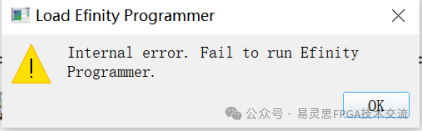

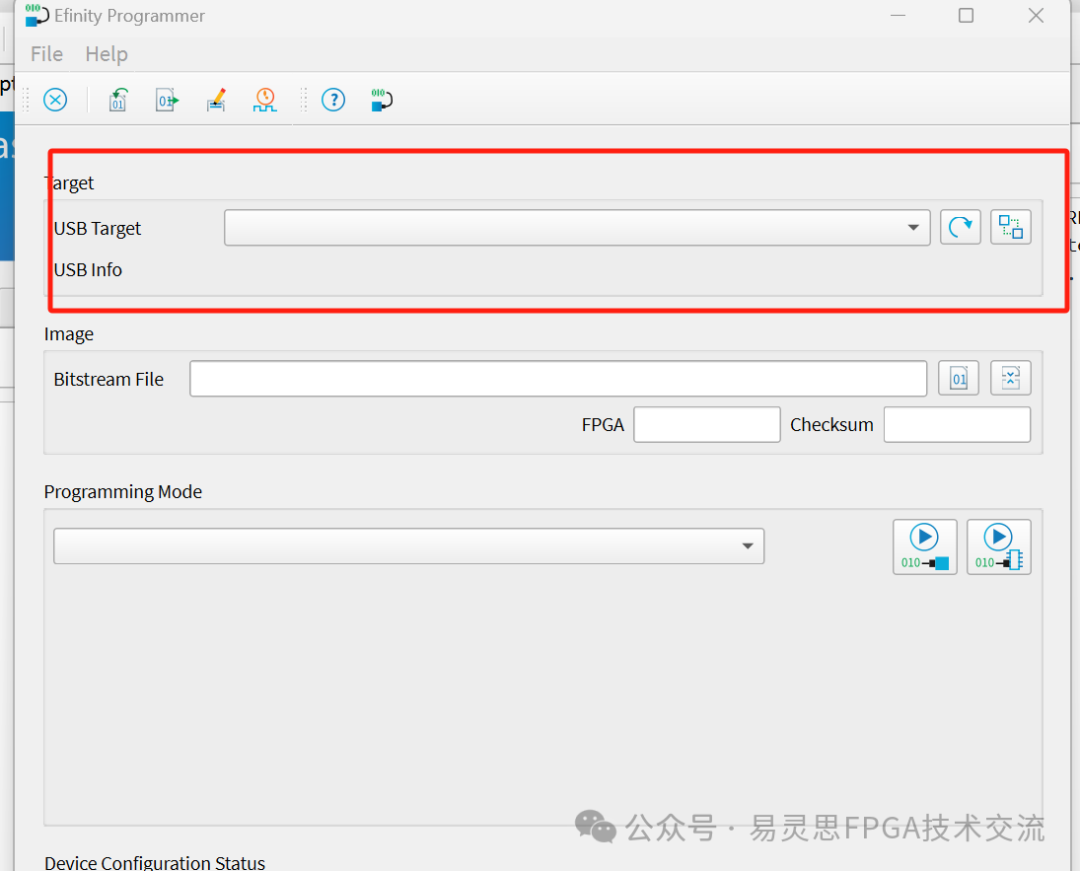

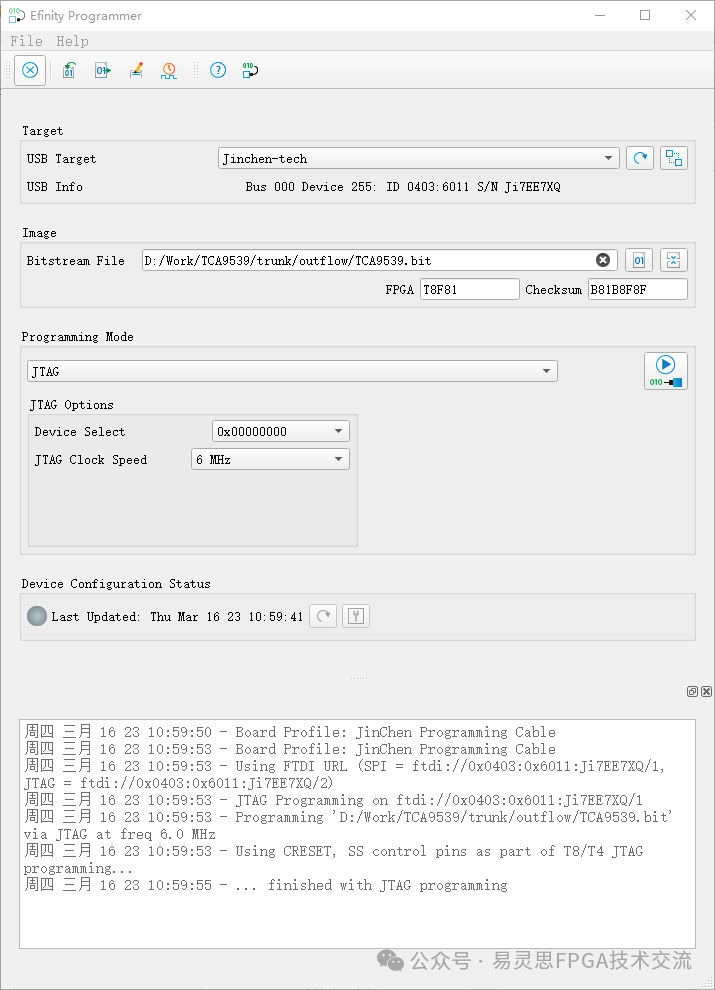

（1）打開Programmer異常

原因：（1）更換USB接口 。

（2）USB有限制，需要聯系客戶IT ；

(3)如果電腦不接仿真器，可以打開programmer，然后再插入仿真器還可以下載程序。有可能是下載器接觸不良導致。換了個下載器，試了好幾次都沒有提示了

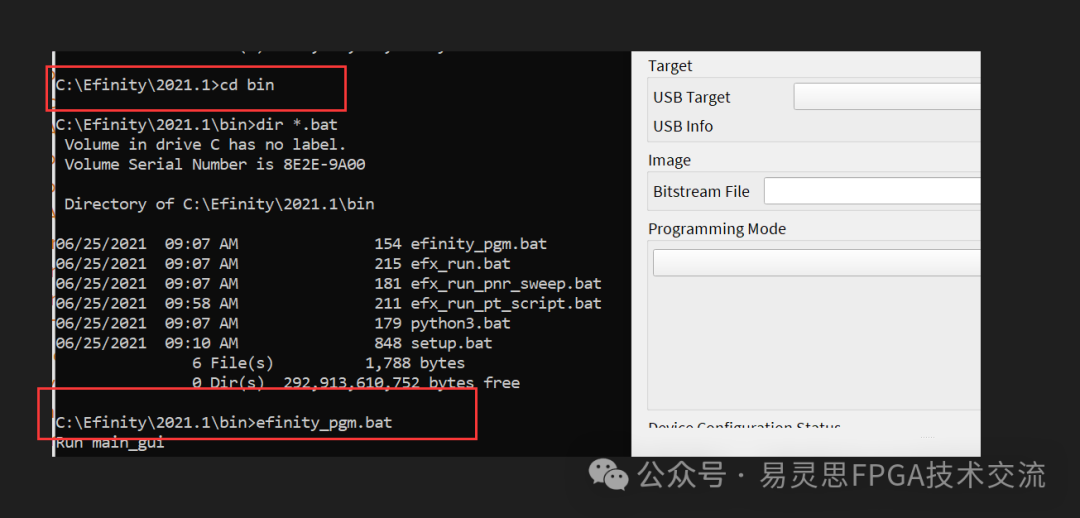

運行以上兩句可以打開programmer.看看報什么錯？

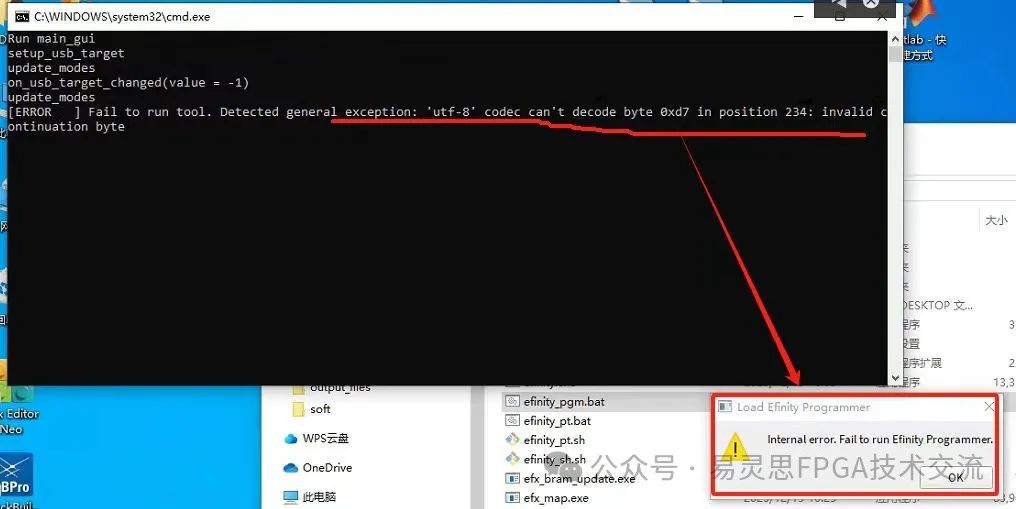

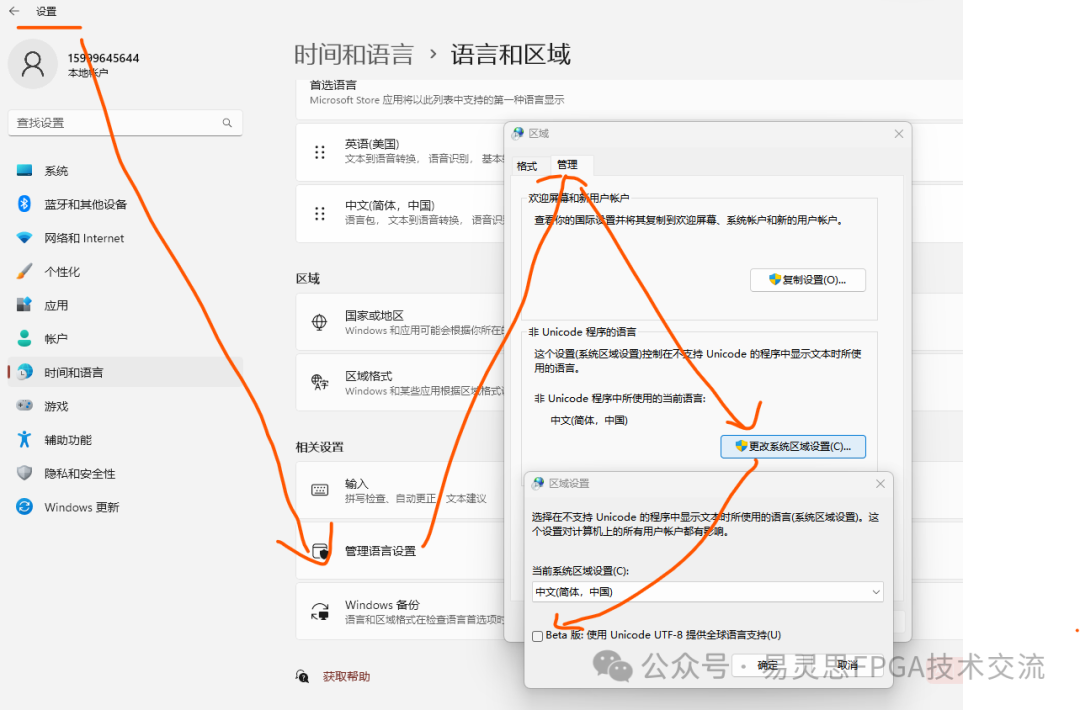

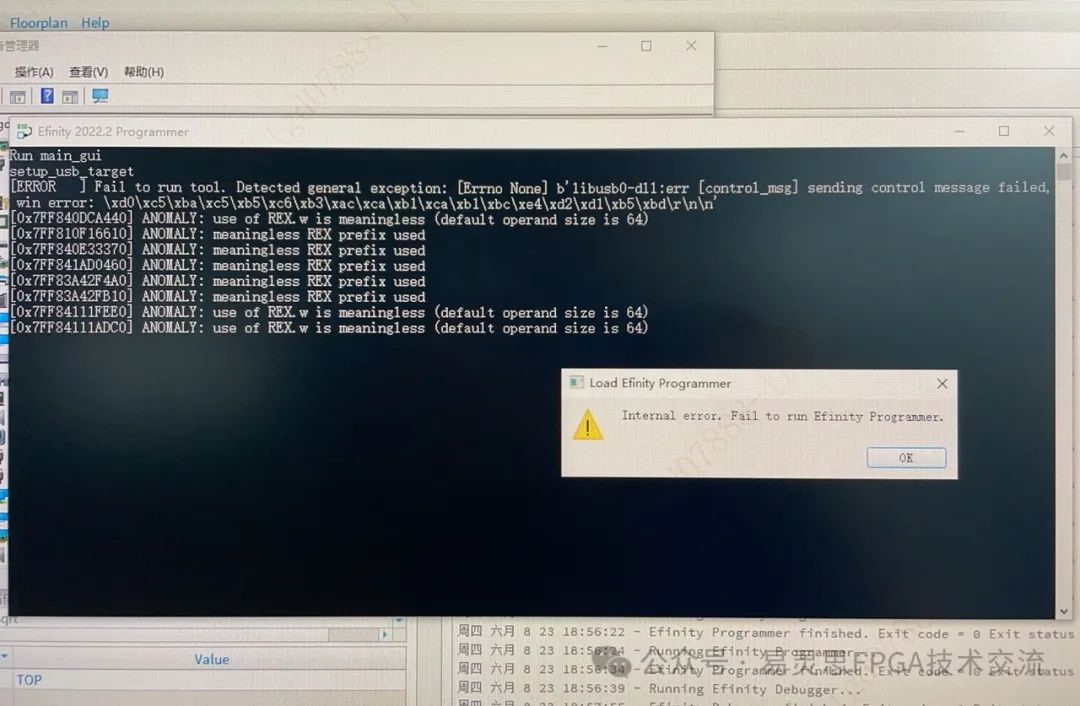

（3）右鍵->顯示設置-》時間和語言->管理語言設置->更改系統區域設置，確認Beta使用Uniocode UTF-8是否勾選，要求是不能勾選。通過指令運行顯示以下錯誤 。

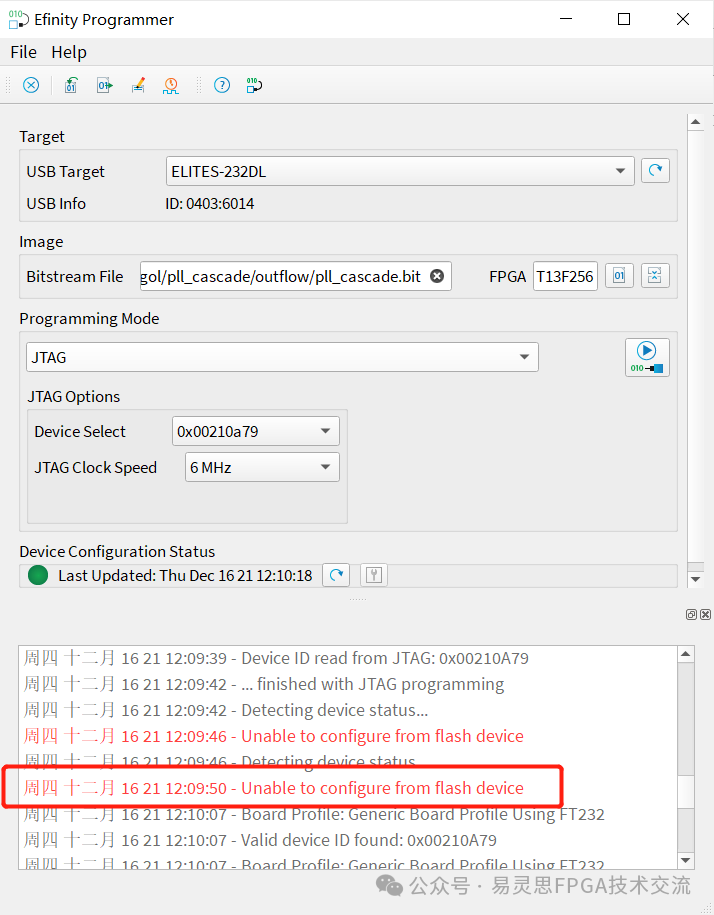

（2）Unable to configure from flash device;

解決方案：（1）用燒寫器燒寫時沒有連接VREF,VREF如上圖。

（2）可以考慮才JTAG的TCK上加個10pf電容到地。

（3）UsbError: [Errno None] b'libusb0-dll:err

1. 在下載過程中拔掉USB 這時候報“周四 十二月 16 21 2234 - Caught IOError from JtagEngine.configure() for url "ftdi://0x04030:ff/1".”的錯誤

2. 如果在第1步以后，不關閉programmer，再次插上USB后，刷新或者點下載，就會出現“周四 十二月 16 21 2239 - UsbError: [Errno None] b'libusb0-dll:err [control_msg] sending control message failed, win error: xc7xebxc7xf3xb5xc4xd7xcaxd4xb4xd4xdaxcaxb9xd3xc3xd6xd0xa1xa3rnn'. Check the usb driver installation for Windows”的錯誤

3. 在第1步拔下USB以后，刷新或者切換JTAG，Programmer就會閃退

4. 這個時候，關掉programmer重新打開，即可恢復正常下載

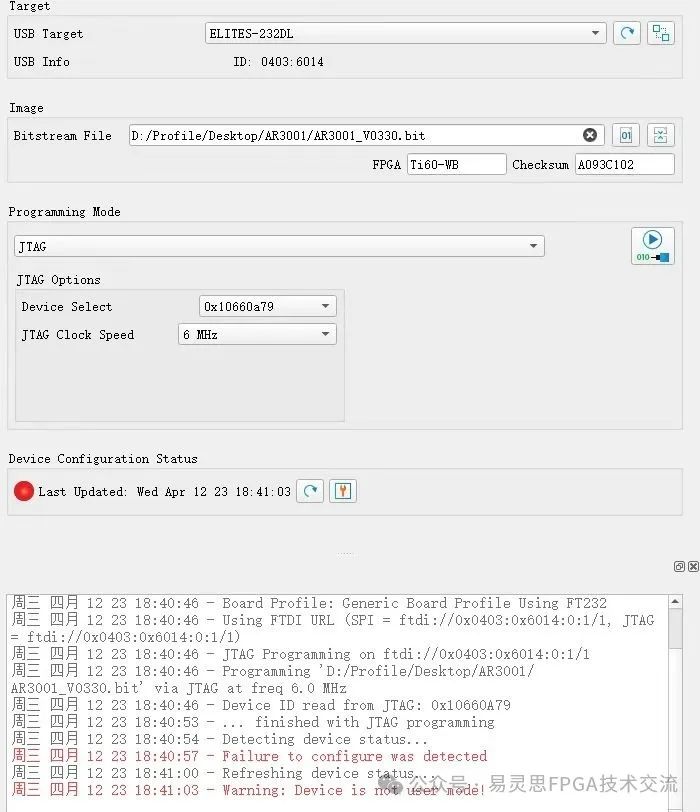

（4）Failure to configure was detected

（2）Ti180A版本，下載過程要要把SSL_N拉低或者把flash取掉。

（3）可能上電復位時序沒有處理好

（4）電源紋波可能比較大

（5）Ti60可能是Efulse壞了。

（6）上電沒有檢測到CSI或者TEST_N為高；

（7）在tck上接個10pF的電容。

（8）flash從0地址開始第一個鏡像位置存放的數據為亂碼。這種現象可以 1）在上電時先把flash的ssl_N與GND短接讓FPGA進入ps加載模式，

2）然后燒寫jtag bridge讓FPGA先進入user mode

3)在不斷電的情況下釋放SSL_N；

4）把flash的內部擦除，之后再操作即可恢復。

總之原則上不能讓FPGA讀取flash亂碼數據進行AS加載,并且要把flash的數據清除。要想證明是否是這個原因引起的，可以想辦法讀出flash的內部去對比。根本的原因可能是clock source的配置被修改成了External Clock,而外部又沒有時鐘提供。

（5）Programer頁面選擇Jtag閃退

(1)用JAG燒錄完bit文件后，再去加載Hex文檔，燒錄界面會閃退

發現客戶hex文件有個小鎖，應該是加密的問題

（2）客戶出現，驅動安裝問題

(5.1)efinity programmer 加載 flash 橋接 bit 就會閃退，另外 JTAG 模式，下載程序結束后軟件也會閃退，但程序是可以下到板子的.

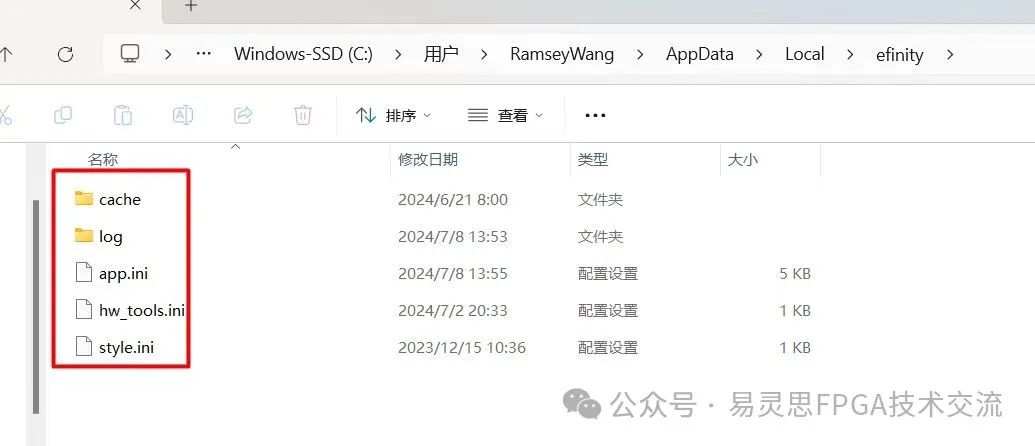

解決方法：讓客戶把當前用戶下./AppData/Local/efinity下的信息刪除之后可以解決問題。當然如果不能解決問題可以把該路徑下的信息提供給AE幫忙分析退出原因。

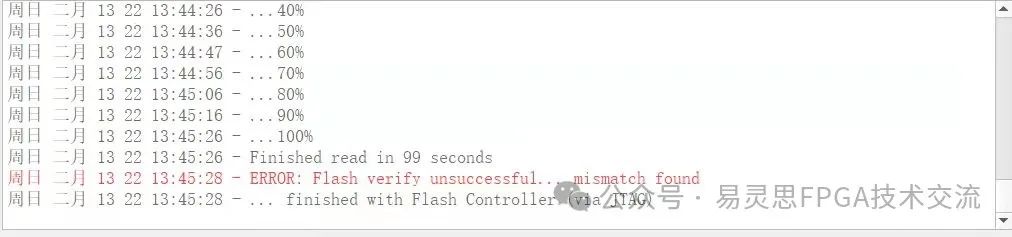

（6）ERROR:Flash verify unsuccessfull... mismatch found

原因：(1)首先要確定是哪個下載器，從網上買的電纜很可能驅動不夠；

（2）下載器,tck tdi加100pf電容試試

（3）Bridge使用的時鐘頻率最好不要超過50兆

(4)flash是否使能power down

(5)確認FLASH型號，在客戶這邊發現MT25,支持的型號可以讀出型號和容量【GigaDevice GD25LQ128 16 MiB】，有些讀出來的很奇怪 。遇到過兩次了。

(6)確認JTAG bridge是否管腳分配正確

(7)如果不安裝驅動，不能添加bit文件，不能生成bit文件。

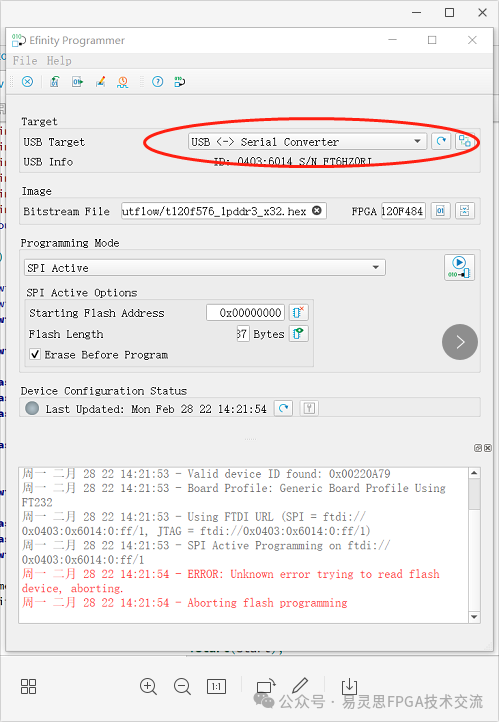

(8)ERROR:Unknown error trying to read flash device,abrting

Aborting flash programming

解決方案：(1)燒寫固件。按下圖執行x1的批處理操作。直接雙擊x1.bat

(2)燒寫flash的時候要把CRESET_n接地。。

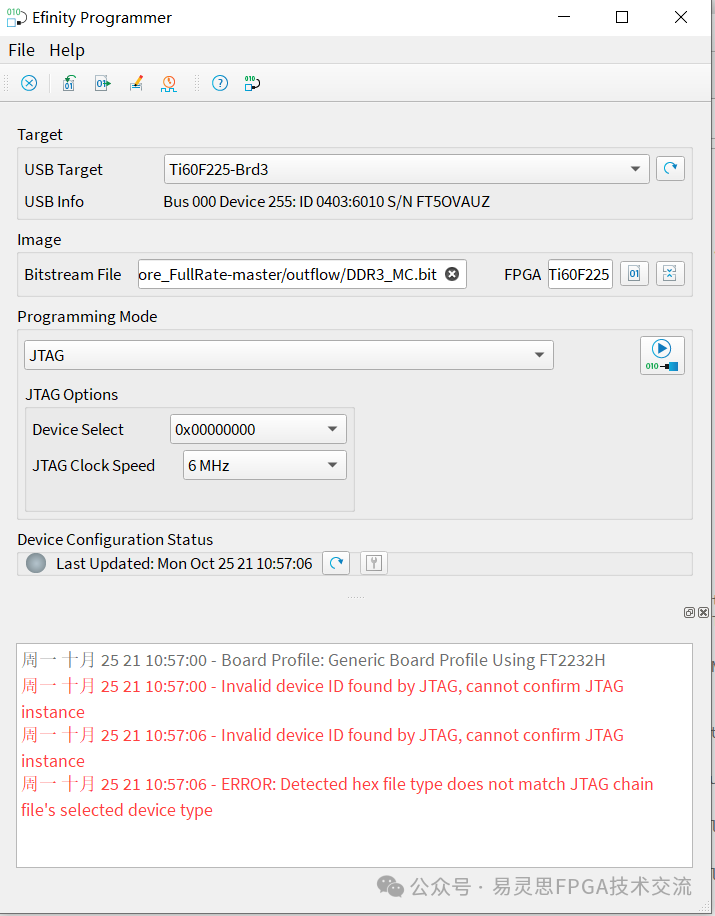

(9)Invalid device ID found by JTAG, cannot confirm JTAG instance

說明：在連接eclipse時不能下載programmer，需要把eclipse斷開

（10）下載程序時卡在Detecting device status...

解決方案：

（1）Flash芯片可能有問題。

（2）AS模式設置成External Clock模式。通過提供外部時鐘或者把SSL_N拉低修改成PS模式，再燒寫flash再退出External Clock模式。

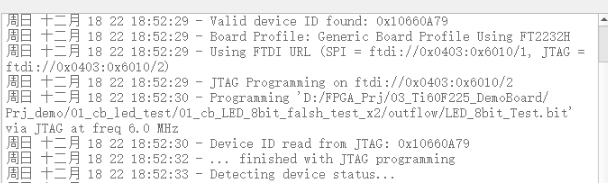

(11) JTAG下載卡在 "-...finished with JTAG programming"

(1) 電源有問題，客戶更換電源適配器之后就好了。

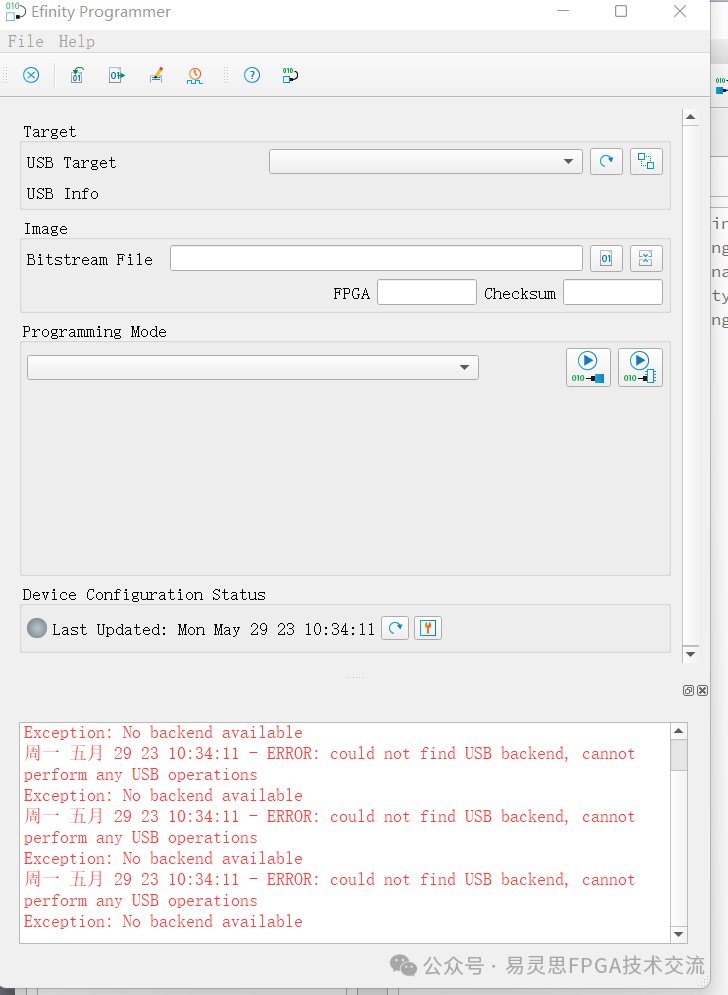

(12)ERROR:could not find USB backend cannot perform any USB operations

Exception: No backend available

(1)FWE-Software-Programmer-Exception: No backend available解決辦法
