TPS63901 器件是一款高效同步降壓-升壓轉換器，具有極低的靜態電流（典型值為 75 nA）。該器件具有 32 種用戶可編程輸出電壓設置，電壓范圍為 1.8 V 至 5 V。

動態電壓調節功能允許應用在工作期間在兩個輸出電壓之間切換;例如，通過在待機作期間使用較低的系統電源電壓來節省功耗。
*附件：tps63901.pdf

該器件具有寬電源電壓范圍和可編程輸入電流限制（1 mA 至 100 mA 且無限制），非常適合與各種初級電池（如 3S 堿性電池、1S Li-MnO2 或 1S Li-SOCl2）和二次電池類型一起使用。

高輸出電流能力支持常用的射頻標準，如 sub-1GHz、BLE、LoRa、wM-Bus 和 NB-IoT。

特性

• 1.8V 至 5.5V 輸入電壓范圍
• 1.8V 至 5V 輸出電壓范圍（100mV 步長）
  • 可通過外部電阻器編程
  • SEL 引腳可在兩個輸出電壓預設之間切換
• 400mA 輸出電流（VI ≥ 2.0V，VO = 3.3V
• 可堆疊：并聯多個設備以獲得更高的輸出電流
• 在 10μA 負載電流下效率> 90%
  • 75nA 靜態電流
  • 60nA 關斷電流
• 單模式作
  • 消除了降壓、降壓-升壓和升壓作之間的模式轉換
  • 低輸出紋波
  • 出色的瞬態性能
• 強大的作特性
  • 集成軟啟動
  • 具有 8 種設置（1 mA 至 100 mA 和無限制）的可編程輸入電流限制
  • 輸出短路和過熱保護
• 微小的解決方案尺寸
  • 小型 2.2 μH 電感器、單個 22 μF 輸出電容器
  • 12 引腳、1.5mm × 1.15mm、0.35mm 間距 WCSP 封裝

參數

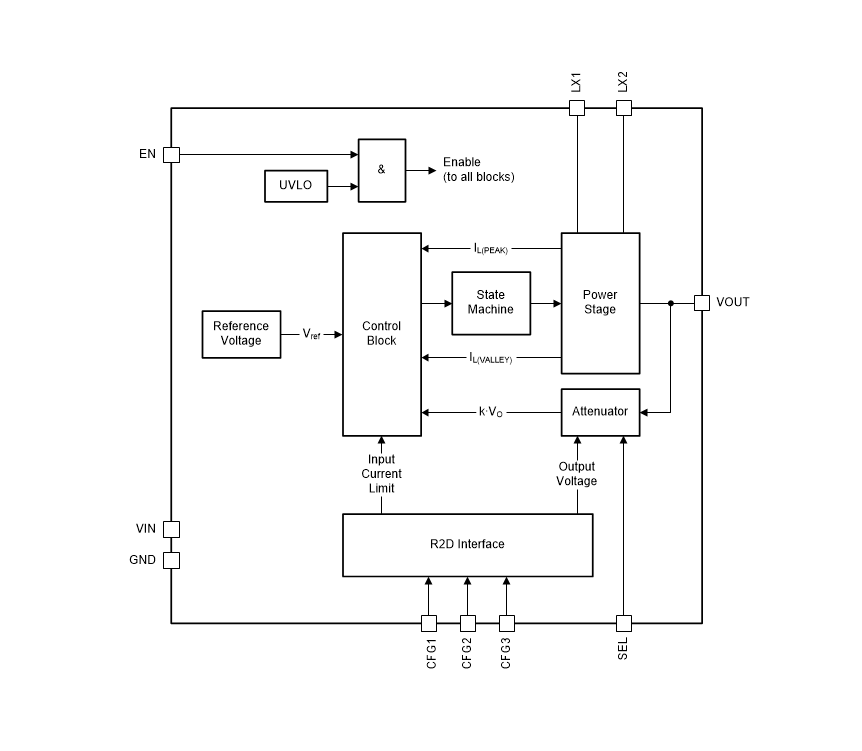

方框圖

1. 產品概述

TPS63901是一款高效率、超低靜態電流（75nA典型值）的同步Buck-Boost轉換器，適用于1.8V至5.5V的輸入電壓范圍，并能提供1.8V至5V的可調輸出電壓。該轉換器具有動態電壓縮放（DVS）功能，支持在兩種預設輸出電壓之間切換，特別適用于可穿戴電子設備和物聯網（IoT）應用。

2. 主要特性

2.1 寬輸入與輸出電壓范圍

• ?輸入電壓范圍?：1.8V至5.5V。
• ?輸出電壓范圍?：1.8V至5V，可編程，步長為100mV。

2.2 高效率與低功耗

• ?高效率?：在10μA負載電流下效率超過90%。
• ?超低靜態電流?：75nA典型值，關機電流為60nA。

2.3 動態電壓縮放（DVS）

• ?兩種預設電壓?：通過SEL引腳切換，節省功耗。
• ?平滑過渡?：輸出電壓在預設電壓之間平滑過渡。

2.4 輸入電流限制

• ?可編程限制?：提供從1mA到100mA的八種可編程輸入電流限制設置，以及“無限制”選項。
• ?保護電池?：防止從電池抽取過高電流。

2.5 強大的保護功能

• ?短路保護?：在短路條件下限制輸入電流。
• ?過溫保護?：防止器件過熱損壞。
• ?軟啟動?：減少啟動時的浪涌電流。

2.6 小型封裝

• ?WCSP封裝?：12球，1.5mm x 1.15mm，0.35mm間距，節省空間。

3. 應用領域

• ?智能手表?
• ?智能追蹤器?
• ?可穿戴電子設備?
• ?醫療傳感器貼片與患者監護儀?
• ?智能儀表與傳感器節點?
• ?電子智能鎖?
• ?工業IoT與NB-IoT?

4. 典型應用電路

文檔中提供了詳細的典型應用電路圖，包括輸入電容、輸出電容、電感以及配置電阻的選擇指南。此外，還介紹了如何使用SEL引腳切換輸出電壓，并通過CFG引腳設置輸入電流限制和輸出電壓。

5. 設計指南

• ?元件選擇?：提供了電感、輸出電容和輸入電容的推薦值。
• ?布局建議?：強調輸入和輸出電容應盡可能靠近器件放置，以減小環路面積。
• ?配置電阻?：詳細說明了如何通過CFG引腳和SEL引腳配置輸出電壓和輸入電流限制。

6. 性能特點

• ?單模式操作?：消除了Buck、Buck-Boost和Boost模式之間的轉換，提高了穩定性。
• ?低輸出紋波?：通過優化控制算法，提供低輸出紋波。
• ?快速瞬態響應?：適用于需要快速響應的應用場景。

7. 文檔與支持

Texas Instruments提供了詳細的數據手冊、應用筆記和支持資源。用戶可以通過TI的官方網站獲取最新文檔、設計工具和社區支持。此外，文檔中還包含了詳細的引腳配置、功能描述、設備操作模式以及應用和實現指南。
