在如今這個快節奏的數字化時代,便攜電子設備已然成為我們生活、工作、娛樂不可或缺的伙伴。手機時刻保持暢通,以備隨時接聽重要電話;平板電腦讓我們可以在旅途或閑暇時光暢享影音、高效辦公;藍牙耳機讓我們擺脫線纜束縛,隨時沉浸于音樂世界。然而,這一切精彩體驗的背后,都離不開一個穩定且高效的電源供應 。而今天要給大家介紹的SM5201、SM5200這兩款鋰電池充電管理芯片,正是這些便攜設備當之無愧的 “能量引擎”。

一、相同點

（一）化繁為簡的電路設計

SM5201和SM5200都有個厲害的"內部小構造"內部PMOSFET架構,還自帶防倒充電路。這就好比給充電器請了個 “貼心小管家”,外部那些檢測電阻器和隔離二極管都可以 "下崗" 啦。這樣一來,成本降下去了,設備的電路板空間也省出來了,簡直一舉兩得！

（二）隨心所欲調電流

這兩款芯片在充電電流設置上特別 “聽話”。它們都能提供高達500mA的充電電流,而且可以根據咱們的需求來調整。方法也很簡單,在PROG引腳和地之間接上不同阻值的電阻器,利用公式就能算出合適的充電電流。

雖然在大電流充電時,芯片會因為發熱導致實際電流和理論值有點小偏差,但這難不倒咱,稍微調整一下PROG電阻,就能達到最佳充電效果。

（三）高效充電有妙招

1.三段式充電法：

當Vcc引腳電壓達到一定值,并且連接好PROG引腳電阻或者接上電池,充電就開始啦！要是BAT引腳的電平低于2.9V,充電器就會進入涓流充電模式,就像給電池 “溫柔按摩”,以較小的電流給電池充電,把電壓慢慢提升到安全值。等BAT引腳電壓超過2.9V,就進入恒定電流模式,這時候就像給電池 "開足馬力",提供穩定的充電電流。當電壓達到4.2V這個最終浮充電壓時,進入恒定電壓模式,充電流逐漸減小,穩穩地給電池充滿電。

2.智能充電終止：

當充電電流降到設定值的1/10或者20mA時,充電就自動停止啦。這是怎么做到的呢？原來芯片內部有個 “小監控”-濾波比較器,它時刻盯著PROG引腳。要是PROG引腳電壓降到100mV以下,或者IBAT小于20mA的時間超過1.8ms,充電就會立馬終止,然后芯片進入待機模式,這時候耗電就變得特別少。不過要注意哦,在涓流充電和熱限制模式下,這個終止條件可就不管用啦。

（四）多重保護超安心

1.防過熱保護：

芯片內部有個熱反饋環路,就像給芯片裝了個“小空調”。當芯片溫度快要達到135℃這個預設值時,它就會自動降低充電電流,防止芯片過熱,就算在高功率操作或者溫度高的環境下,也能保證安全。

2.欠壓閉鎖保護：還有個內部欠壓閉鎖電路,它就像個電壓小衛士,時刻監控輸入電壓。要是Vcc電壓沒達到欠壓閉鎖門限,充電器就會乖乖待在停機模式。而且,就算Vcc電壓有變化,在它沒比電池電壓高100mV之前,充電功能不會啟動,從而保護電池和芯片。

二、不同點

（一）狀態指示大不同

1.SM5201：只有一個CHRG引腳來指示充電狀態。當它處于下拉狀態(大約10mA電流)時,說明正在充電;要是處于高阻抗?fàn)顟B(tài),那就表示可能是欠壓閉鎖模式。

2.SM5200：就更"貼心"啦,有CHRG和STDBY兩個引腳。充電時,CHRG引腳被拉到低電平,其他時候是高阻態。要是沒接電池,CHRG引腳還會發出脈沖信號提醒你。當電池充滿電,STDBY引腳就會變成高電平,讓你一眼就知道充電完成啦。要是電池連接端BAT管腳外接10uF電容,CHRG引腳會一閃一閃的,大概1-4秒閃一次。

（二）封裝形式各有千秋

1.SM5201：采用SOT23-5封裝;

2.SM5200：用的是SOT23-6封裝。

三、應用設計要點

（一）典型應用電路設計

在設計應用電路時,兩款鋰電池充電管理芯片的思路是一樣的。工程師們要根據芯片的引腳功能,把各個引腳接好,再搭配合適的外部元件。比如,在PROG引腳和地之間接上合適的電阻器,就能確定充電電流。還可以根據實際情況,在輸出端接個電容器,這樣能減少紋波電壓,讓充電更穩定。

（二）功耗分析與熱管理

這兩款芯片的功率損耗，主要來自內部MOSFET,可以用公式：PD=(VCC-VBAT)*IBAT來估算。當熱反饋啟動保護芯片時,環境溫度可以用公式：TA=135℃-PD*θJA來估算,這里的θJA是封裝熱阻。在實際設計中,做好熱管理很關鍵,合理的PCB布局和散熱設計,能保證充電器性能穩定,使用壽命更長。

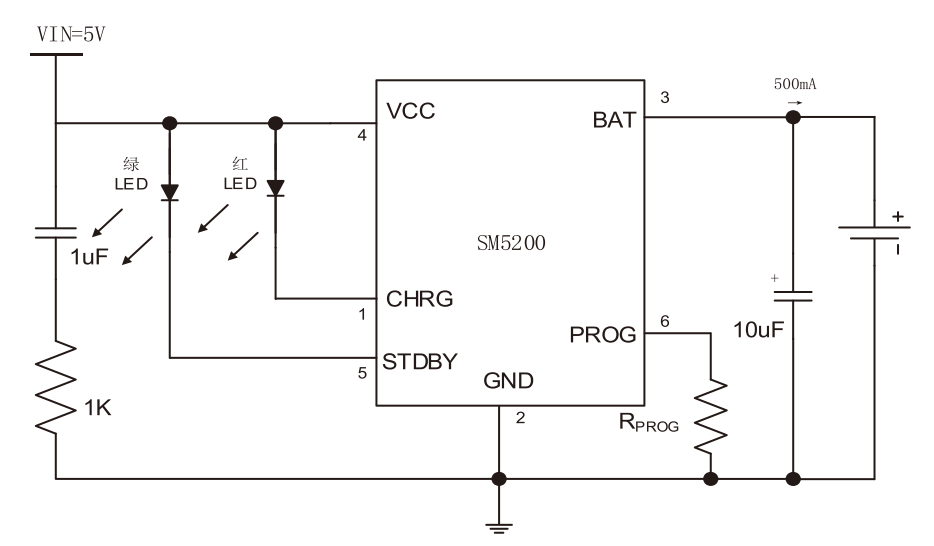

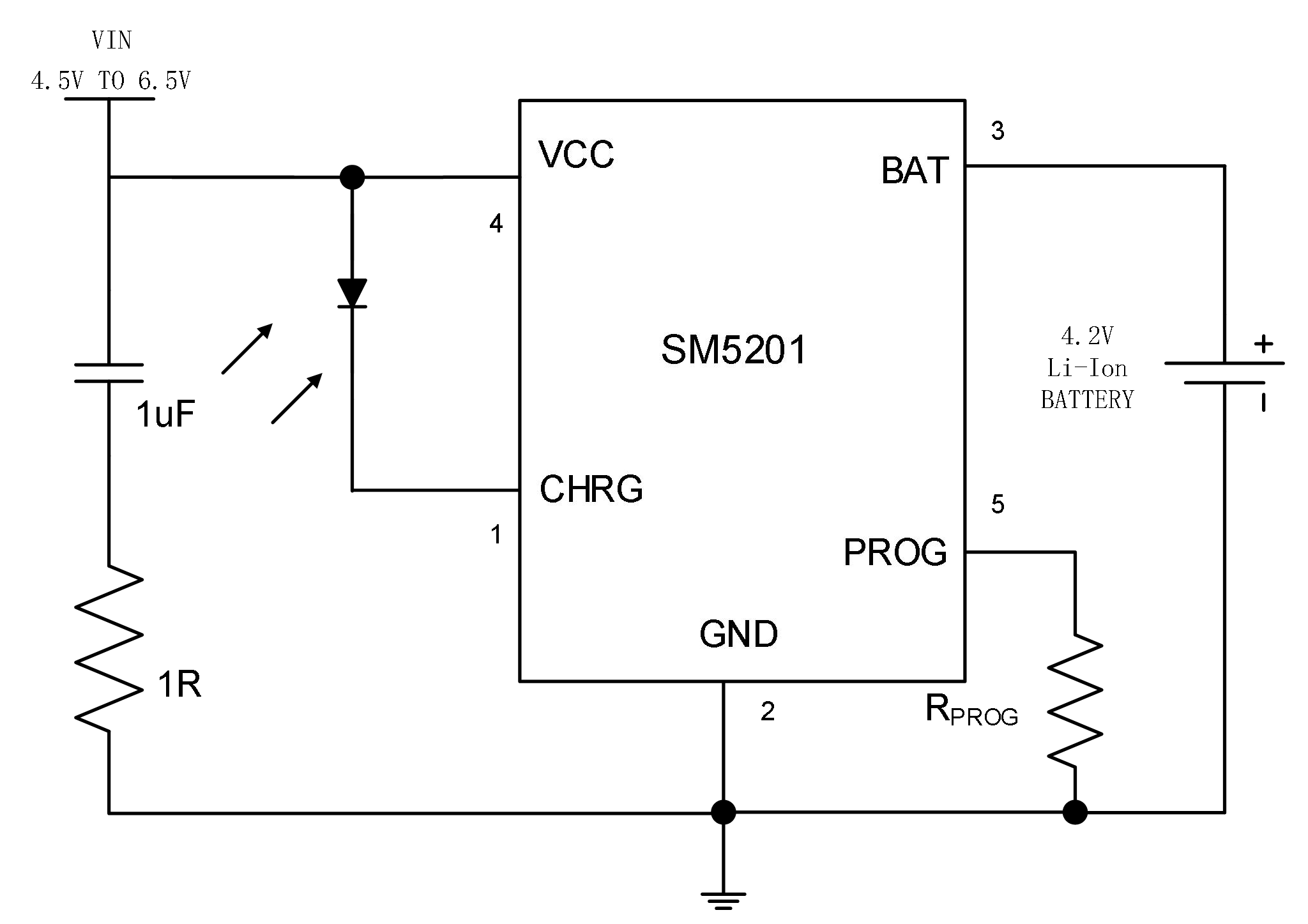

四、產品典型應用電路圖
