TLV61070A器件是一款具有 0.5V 超低輸入電壓的同步升壓轉換器。該器件為由各種電池和超級電容器供電的便攜式設備和智能設備提供電源解決方案。TLV61070A 在整個溫度范圍內具有典型的 2.5A 谷值開關電流限制。該TLV61070A具有 0.5 V 至 5.5 V 的寬輸入電壓范圍，支持超級電容器備用電源應用，可對超級電容器進行深度放電。
*附件：tlv61070a.pdf

當輸入電壓高于 1.5 V 時，TLV61070A 以 1 MHz 的開關頻率運行。當輸入電壓低于 1.5 V 時，開關頻率逐漸降低至 0.55 MHz，降至 1 V。TLV61070A 在輕負載條件下進入省電模式，以在整個負載電流范圍內保持高效率。該TLV61070A消耗來自 V 的 20μA 靜態電流外處于輕負載狀態。在關斷期間，TLV61070A與輸入電源完全斷開，僅消耗 0.1μA 的電流，以實現較長的電池壽命。該TLV61070A具有 5.7V 輸出過壓保護、輸出短路保護和熱關斷保護。

TLV61070A 提供非常小的解決方案尺寸，采用 2.9mm × 1.6mm SOT23-6 （DBV） 封裝，外部元件數量最少。

特性

• 輸入電壓范圍：0.5 V 至 5.5 V
• 啟動時的最小輸入電壓為 1.3V
• 輸出電壓設置范圍：2.2 V 至 5.5 V
• 兩個 69mΩ （LS） / 89mΩ （HS） MOSFET
• 2.5A 谷值開關電流限制
• V 時效率為 92.3% 在 = 3.6 V、V 外 = 5 V 和 I 外 = 1.0 安培
• 1MHz 開關頻率 （當 V 在 > 1.5V 和 0.55MHz 開關頻率（當 V 在 < 1 V
• 來自 V 的典型關斷電流為 0.1μA在和 SW
• 在 –40°C 至 +125°C 范圍內，基準電壓精度為 ±2.5%
• 輕負載時自動 PFM 工作模式
• 直通模式（當 V 在 > V外
• 關斷期間輸入和輸出之間的真正斷開
• 輸出過壓和熱關斷保護
• 輸出短路保護
• 2.9mm × 1.6mm SOT23-6 （DDC） 6 引腳封裝

參數

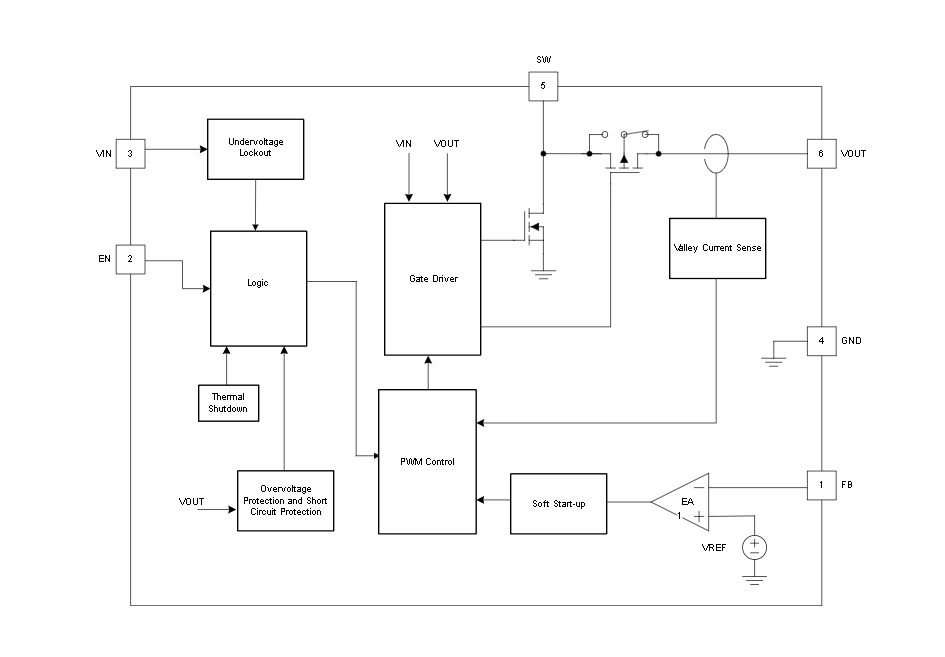

方框圖

1. 產品概述

TLV61070A是一款同步升壓轉換器，專為超低輸入電壓應用設計，輸入電壓范圍從0.5V至5.5V，輸出電壓范圍從2.2V至5.5V。其主要特點包括：

• ?超低輸入電壓?：最低輸入電壓僅為0.5V，適用于由各種電池和超級電容器供電的便攜式設備和智能設備。
• ?高效率?：在特定條件下（如VIN=3.6V, VOUT=5V, IOUT=1.0A）效率可達92.3%。
• ?小尺寸封裝?：采用2.9mm × 1.6mm的SOT23-6（DDC）6引腳封裝，占用空間小。
• ?多種保護功能?：包括輸出過壓保護、熱關斷保護和輸出短路保護。

2. 功能特性

2.1 電流與頻率特性

• ?峰值開關電流限制?：典型值為2.5A，確保在各種負載條件下穩定運行。
• ?自適應開關頻率?：當輸入電壓高于1.5V時，開關頻率為1MHz；當輸入電壓低于1.5V時，開關頻率逐漸降低至0.55MHz，以提高效率和升壓比。

2.2 工作模式

• ?自動PFM模式?：在輕載條件下自動進入PFM模式，以維持高效率。
• ?直通模式?：當輸入電壓高于輸出電壓時，設備進入直通模式，直接傳遞輸入電壓。

2.3 保護機制

• ?輸出過壓保護?：當輸出電壓超過5.7V時，設備自動關斷。
• ?熱關斷保護?：當結溫超過150°C時，設備自動關斷以防止過熱損壞。
• ?輸出短路保護?：當輸出短路時，設備限制輸出電流以防止損壞。

3. 應用領域

• ?電子貨架標簽?
• ?視頻門鈴?
• ?遙控器?

4. 典型應用電路

文件提供了TLV61070A的典型應用電路圖，展示了如何將TLV61070A與輸入電容、輸出電容、電感等外部元件連接，以構建完整的升壓轉換電路。

5. 設計指南

5.1 外部元件選擇

• ?電感?：選擇適當?shù)碾姼兄狄云胶廨敵鲭妷杭y波和瞬態響應。
• ?輸入和輸出電容?：推薦使用低ESR的陶瓷電容，以優化性能并減少噪聲。
• ?反饋電阻?：通過選擇合適的反饋電阻值來設置所需的輸出電壓。

5.2 布局建議

• ?元件布局?：將輸入電容、輸出電容和電感盡可能靠近TLV61070A放置，以減小環路面積和降低EMI。
• ?地線處理?：使用單獨的控制地和功率地，并在靠近TLV61070A的地引腳處連接，以減小地噪聲。

6. 文檔支持

Texas Instruments提供了詳細的數據手冊、應用筆記和其他支持資源，以幫助用戶更好地理解和使用TLV61070A。用戶可以通過TI官網獲取這些資源。

7. 注意事項

• ?靜電防護?：在處理TLV61070A時，請采取適當?shù)撵o電防護措施，以避免靜電損壞。
• ?熱設計?：在設計時，請考慮TLV61070A的熱耗散，并確保足夠的散熱措施，以防止過熱。
