ENNOID-BMS#基于 STM32一款開源的可配置電池管理系統
ENNOID-BMS
ENNOID-BMS 是一款開源的可配置電池管理系統，由一個基于 STM32 微控制器的母板通過 ISOSPI
接口連接多個模塊化從板組成。ENNOID-BMS能夠監控對任何鋰離子電池組至關重要的具體溫度、電流和電壓。根據監控到的輸入和配置的參數，母板可以通過切換外部重型接觸器的狀態來允許或中斷電池組中能量的流動。ENNOID-BMS可測量每個電池單元的電壓水平，在充電過程中可以觸發生被動平衡功能，以確保所有電池單元的荷電狀態（SOC）相似。
*附件：ENNOID-BMS-master.zip
參數可以通過連接到 USB 主機的 ENNOID-BMS-Tool 軟件進行配置。
訂購方式：
如需訂購組裝好的 BMS 或電池組，請訪問：
https://www.ennoid.me/bms/gen-1
文檔：
塊狀圖
BMS 的更新進程可以在此線程中跟進：
https://endless-sphere.com/forums/viewtopic.php?f=14&t=92952
特性：
- 模塊化設計，主從結構
- 12S、15S 和 18S 從板選項
- 母板選項：高壓（Master-HV）與低壓（Master-LV）
- 最高 500A 持續運行
- 集成雙向電流傳感器
- 為充電、放電和輔助電路提供 12V 驅動線圈輸出
- 通過雙線菊花鏈式 ISOSPI 接口實現從板與母板間的通信
- 隔離式 CAN 總線接口
- 隔離式充電檢測電路
- 電池組及負載電壓測量
- 內置預充電路
- 用于編程和固件升級的 USB 接口，具備易于使用的圖形用戶界面
- OLED 顯示屏、串行輸出及電源按鈕
- 電池單元電壓 0V 至 5V 運行
文檔：
軟件：

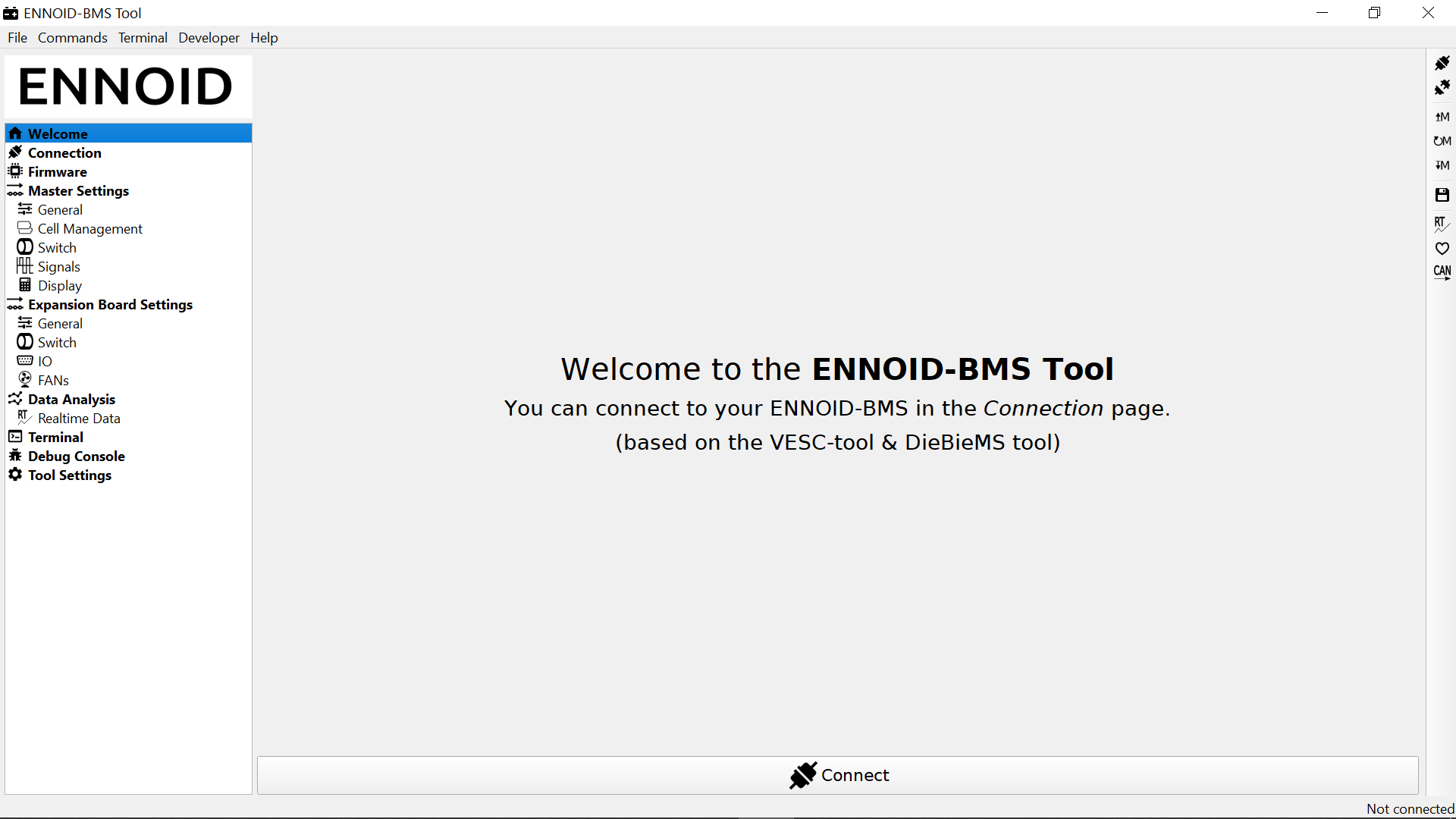

ENNOID-BMS GUI 配置工具：
ENNOID-BMS 工具
固件：
ENNOID-BMS 固件 .bin 文件：
ENNOID-BMS.bin
在 CADLAB.io 查看此項目。
