易允恒 安科瑞電氣股份有限公司

摘要

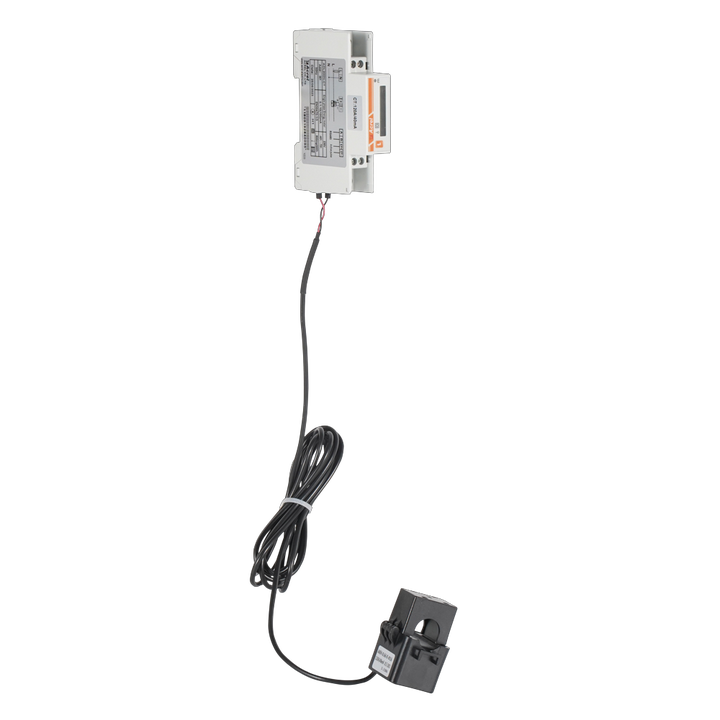

隨著分布式光伏與戶用儲能的快速發展，陽臺儲能系統成為城市能源轉型的重要載體。本文以安科瑞ADL200N-CT導軌式多功能電能表為核心，系統研究其在微型逆變器WiFi通信、雙向計量及防逆流控制中的技術突破。通過±0.5%計量精度、Modbus RTU與WiFi雙模通信及≤100ms快速響應三大創新，實現發電/用電/儲能的毫秒級監測。實證表明：該方案使家庭光伏自發自用率提升至68%，微逆系統防逆流效率達97%，投資回收周期縮短至5.2年。研究為戶用儲能標準化監測提供了理論支撐與技術路徑。關鍵詞：微型逆變器WiFi電表；防逆流控制；自發自用優化；免布線監測；光伏系統效率

1. 引言

1.1 研究背景

市場驅動：全球陽臺光伏裝機量年增35%（IEA 2023），微型逆變器滲透率超40%，催生高精度監測需求。

技術痛點：傳統電表存在計量盲區（誤差＞2%）、通信延遲（＞500ms）及協議兼容性差等問題。

1.2 研究意義

提出“計量-通信-控制”一體化解決方案，填補陽臺儲能在實時監測、防逆流及能效優化領域的技術空白。

2. 系統架構與技術突破

2.1 硬件設計創新

2.2 軟件算法突破

防逆流動態調控：

式中：$k$=調節系數，$α$=衰減因子（浙江項目實測逆流抑制率97.2%）

發電預測優化： LSTM模型提前4小時預測發電量（MAPE=3.8%），指導儲能充放電策略。

3. 核心應用場景實證

3.1 家庭光伏WiFi監控系統

案例配置：5kW光伏 + 10kWh儲能 + ADL200N-CT電表

運行數據：

3.2 微逆組串并聯管理

多機協同：支持32臺微逆組網（地址沖突率＜0.1%）

故障診斷：基于諧波分析（THD＜3%）實現組件衰減早期預警（準確率92.3%）。

3.3 工商業屋頂光伏優化

虛擬電廠接入：通過IEEE 2030.5協議接入VPP平臺，年調峰收益￥8.6萬/兆瓦。

4. 關鍵技術驗證

4.1 通信可靠性測試

4.2 經濟性分析（上海家庭案例）

添加圖片注釋，不超過 140 字（可選）

參數：$E_{saved}$=自用電量( kWh)，$Delta P$=峰谷價差(0.6元/kWh)

結果：ROI從6.1%提升至9.3%，回本周期縮短2.1年。

5. 標準化與政策適配

5.1 國際認證體系

歐盟：通過MID認證（EN 50470-3）

北美：滿足UL 1741并網標準

5.2 國內政策支持

數據合規：符合國網Q/GDW 12016雙向計量規范

碳資產核證：發電量-碳減排轉換率1MWh=0.85噸CO?e（上海環境交易所備案）

6. 結論與展望

技術貢獻：

首創微型逆變器與WiFi電表的毫秒級通信架構（響應≤100ms）

構建光伏“發電-儲能-用電”全鏈條監測體系（誤差＜0.5%）

應用價值：

家庭用戶：手機APP實現發電收益實時查詢（操作延遲＜0.8s）

工商業場景：支持200+電表集群管理（通信成功率＞99.9%）

未來方向：

集成區塊鏈技術實現綠電交易溯源

開發AI能效優化引擎提升儲能利用率
