概述
ADM2483差分總線收發器是一款集成式電氣隔離器件，設計用于平衡、多點總線傳輸線路的雙向數據通信。它符合ANSI EIA/TIA-485-A和ISO 8482:1987(E)標準。該器件采用ADI公司的iCoupler技術，將3通道隔離器、三態差分線路驅動器和差分輸入接收器集成于單封裝中。器件邏輯端采用5 V或3 V電源供電，總線端則采用5 V電源供電。

ADM2483壓擺率受限以減小端接不當傳輸線路的反射。受控的壓擺率將數據速率限制在500 kbps。該器件的輸入阻抗為96 kΩ，允許總線上最多連接256個收發器。其驅動器具有高電平有效使能特性。驅動器差分輸出與接收器差分輸入內部相連，形成差分輸入/輸出端口。當驅動器禁用時，或者當VDD1或VDD2 = 0 V時，該端口向總線提供的負載極小。該器件還具有高電平有效接收器禁用特性，可使接收器輸出進入高阻抗狀態。

接收器輸入具有真故障安全特性，當輸入開路或短路時，可確保接收器輸出保持邏輯高電平。這樣，通信開始之前以及結束時，可保證接收器輸出處于已知狀態。

限流和熱關斷特性可防止發生輸出短路以及總線競爭導致功耗過大的情況。額定溫度范圍為工業溫度范圍，提供16引腳、寬體SOIC封裝。
數據表：*附件：ADM2483半雙工、iCoupler隔離式RS-485收發器技術手冊.pdf

應用

• 低功耗RS-485/RS-422網絡
• 隔離接口
• 樓宇控制網絡
• 多點數據傳輸系統

特性

• 集成電氣數據隔離的RS-485收發器
• 符合ANSI TIA/EIA RS-485-A和ISO 8482：1987(E)標準
• 數據速率：500 kbps
• 限擺率驅動器輸出
• 低功耗工作：2.5 mA最大值
• 適用的工作電壓(VDD1)：5 V或3 V
• 高共模瞬變抗擾度： >25 kV/μs
• 真故障保護接收器輸入
• 無震顫上電/關斷保護
• 總線支持256個節點
• 熱關斷保護
• 安全和法規認證
  • UL認證：1分鐘2500 V rms，符合UL 1577
  • CSA元件驗收通知5A
    • IEC 609501 800 V rms（基本），400 V rms（加強）
  • VDE合格證書
    • DIN V VDE V 0884-10 (VDE V 0884-10)： 2006-12
    • VIORM = 560 V峰值
    • V IORM （直流）= 1500 V直流
• CQC認證，符合GB4943.1-2011
• 工作溫度范圍：-40°C至+85°C

框圖

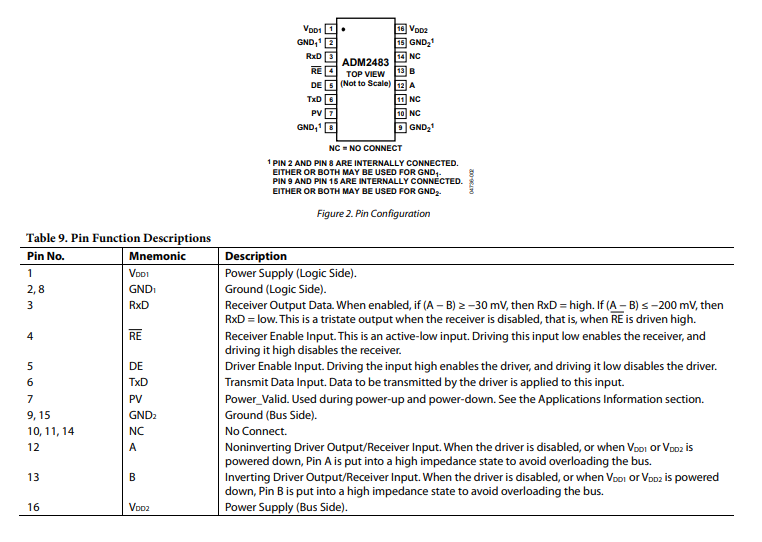

引腳配置描述

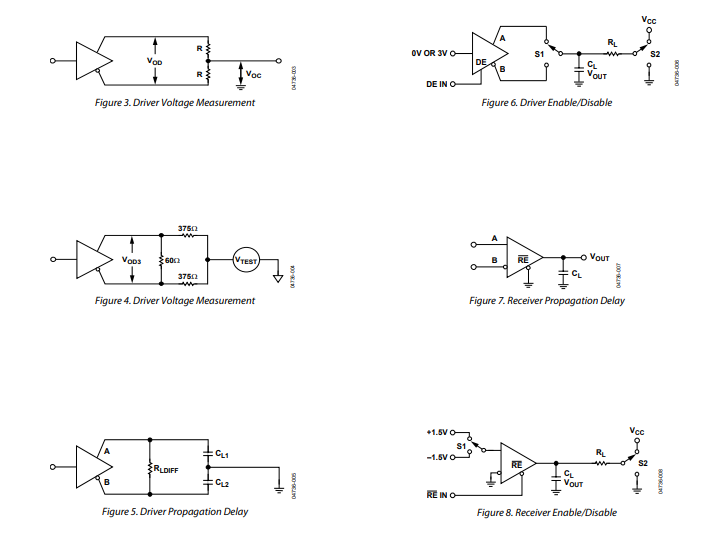

測試電路

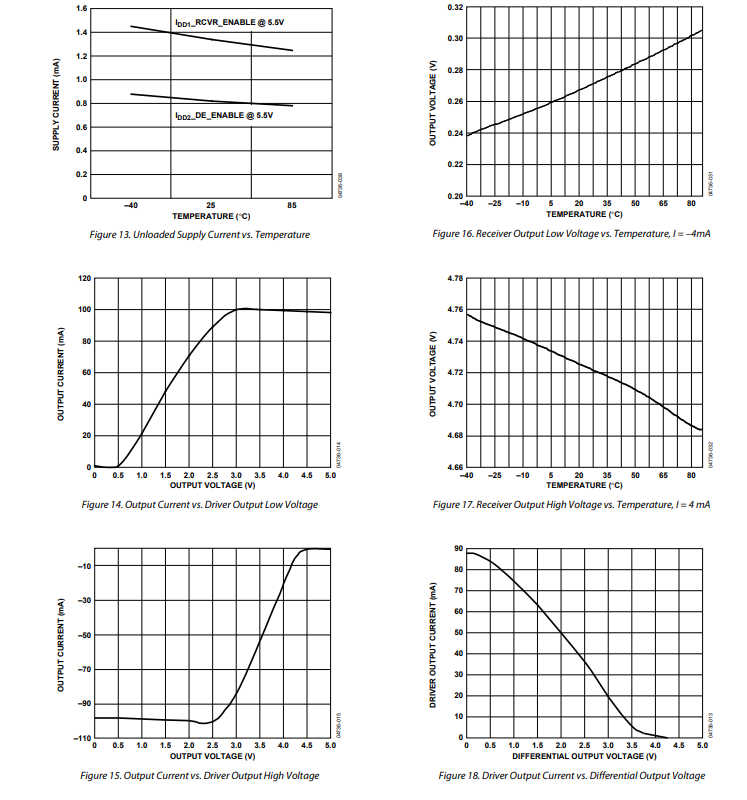

典型性能特征

電路描述

電氣隔離

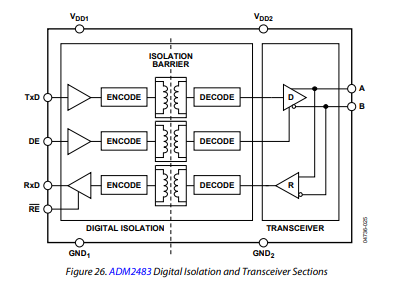

在ADM2483中，電氣隔離在接口的邏輯側實現。因此，該器件主要分為兩個部分：驅動器隔離部分和收發器部分（見圖26）。施加到TXD和DE引腳、以邏輯地（GNDL）為參考的數字輸入和使能信號，通過隔離柵耦合到收發器部分，在收發器部分以隔離地（GNDISO）為參考。同樣，在收發器部分中，以隔離地為參考的接收器輸出，通過隔離柵耦合到邏輯地參考的RXD引腳輸出。

iCoupler技術

數字信號通過iCoupler技術跨隔離柵傳輸。該技術使用芯片級變壓器繞組，將數字信號從隔離柵的一側磁耦合到另一側。數字信號被編碼成能夠激勵初級變壓器繞組的波形。在次級繞組處，感應波形隨后被解碼為最初傳輸的二進制值 。

應用信息

電源有效輸入

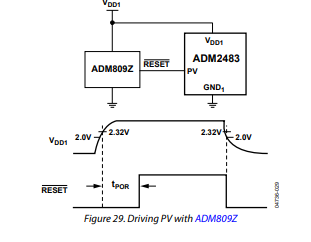

為避免因緩慢上電和掉電在A和B輸出端產生的毛刺，以及應對VDD1上大于100μs/V的電源下降瞬變，ADM2483設有一個電源有效（PV）數字輸入。在VDD1超過2.0V之前，該引腳應保持低電平。當VDD1大于2.0V時，該引腳應變為高電平。相反，在掉電時，應在VDD1降至2.0V之前將PV引腳拉低。電源有效輸入可由系統復位電路驅動，例如ADM809Z的輸出，其閾值電壓為2.32V。

隔離電源電路

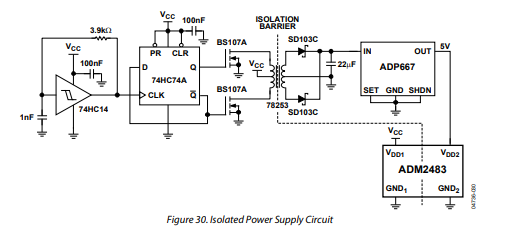

ADM2483需要一個能提供5V、100mA的隔離電源，該電源需連接在VDD2和GND2引腳之間。若沒有合適的集成電源可用，可采用分立電路，如圖30所示。帶中心抽頭的變壓器可提供電氣隔離。初級繞組由一對相位相差180°的方波激勵。一對肖特基二極管和一個濾波電容用于從次級繞組產生整流信號。ADP667線性穩壓器為ADM2483的總線側電路提供穩壓電源。

要產生方波對，可使用帶有互補Q/Q輸出的D型觸發器。D型觸發器可連接成輸出Q跟隨時鐘輸入信號。若沒有本地時鐘信號，可使用簡單的數字振蕩器，由施密特觸發器以及電阻和電容構成。在這種情況下，3.9kΩ和1nF的電阻電容值可產生364kHz的方波。一對分立的NMOS晶體管由Q/Q觸發器輸出切換，使電流以交替方式通過初級變壓器繞組的中心抽頭 。
