安防攝像頭（IPC）的步進馬達及IR-CUT驅動芯片D6212簡介
一、應用領域
安防攝像頭（IPC）的步進馬達及IR-CUT驅動。
二、功能介紹
D6212內置8路帶有續流二極管的達林頓驅動管陣列和一個H橋驅動，單芯片即可實現2個步進電機和一個IR-CUT的直接驅動，使得電路應用非常簡單。單個達林頓管在輸入電壓低至1.8V狀態下支持電流300mA輸出，將達林頓管并聯可以得到更大輸出電流能力。D6212的每一路達林頓管內部串聯一個基極電阻，5V工作電壓以下可直接與TTL/CMOS電路連接，可直接處理原先需要標準邏輯緩沖器來處理的數據。
D6212采用SSOP24的封裝形式封裝。
三、基本特性
1、支持1.8V低電壓輸入控制；
2、輸入兼容TTL/CMOS邏輯電平；
3、每路達林頓輸入內置2.7K基極電阻；
4、集成8路達林頓陣列和1路H橋驅動，單芯片即可驅動2個步進電機和一個IR-CUT；
5、采用SSOP24封裝。
四、基本參數

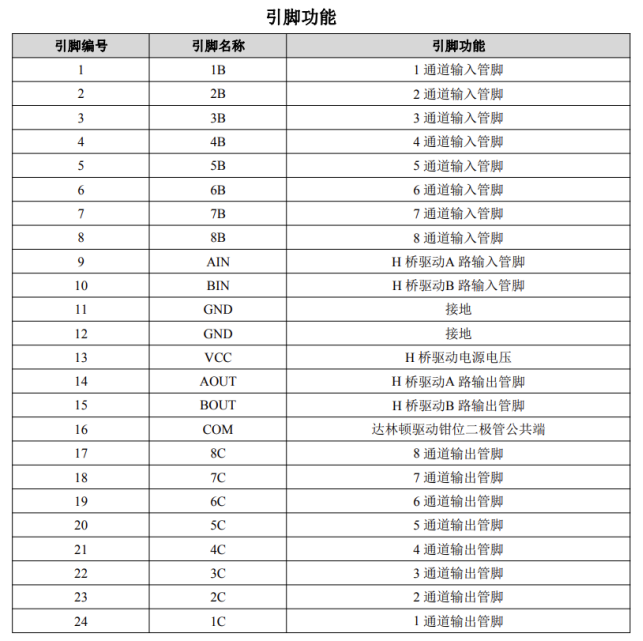

五、引腳信息

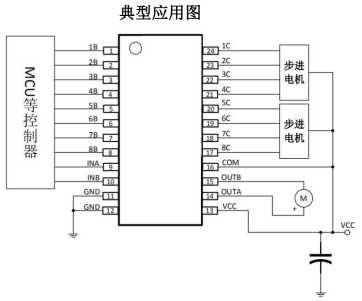

六、參考設計
