一、UTP系統簡介
宏控UTP協同自動化測試系統(簡稱UTP測試系統)是一款通用的自動化測試系統,支持對總線通信(如串口、CAN、以太網等)、信號測試(AD、DA、IO等)、無線通信(藍牙、WiFi、4G/5G)、顯示識別(設備屏幕、按鈕、LED等)、設備操控、軟件功能等各方面進行自動化測試,能夠進行各種復雜時序的自動化測試。
接下來,我將通過一個具體的溫度傳感器實例來詳細說明我們如何使用UTP通過ModBus協議對溫度傳感器進行自動化測試的。
二、被測產品介紹
溫度傳感器通過Modbus協議實現數據采集與參數配置:當需要讀取實時溫度時,主控制器發送Modbus讀保持寄存器請求(功能碼0x03,寄存器地址30001),傳感器接收請求后返回當前溫度值(如寄存器數據0x1388表示50.0℃);當需要設置溫度報警閾值時,主控制器通過Modbus寫保持寄存器指令(功能碼0x06,寄存器地址40001)發送目標值(如寫入0x01F4表示設定上限為100.0℃),傳感器接收并解析報文后更新內部參數,并通過響應幀確認寫入成功。
溫度傳感器涉及的指令:
三、被測產品測試分析
為驗證溫度傳感器在Modbus協議下的通信與控制性能,測試流程如下:首先,通過Modbus主站工具(如Modbus Poll)發送讀輸入寄存器請求(功能碼0x04,地址30001),獲取傳感器實時溫度值(如返回0x1388表示50.0℃);隨后,利用寫保持寄存器指令(功能碼0x06,地址40001)設置報警閾值(如寫入0x01F4表示上限100.0℃),并解析響應幀確認參數更新成功;最后,模擬超限工況(如加熱至105.0℃),通過讀寄存器40003驗證報警標志位是否為1,并檢測傳感器數字輸出信號是否觸發,從而閉環驗證其數據準確性、配置可靠性及異常響應能力。接下來,將對這一測試過程展開詳細分析。
1、數據采集測試:

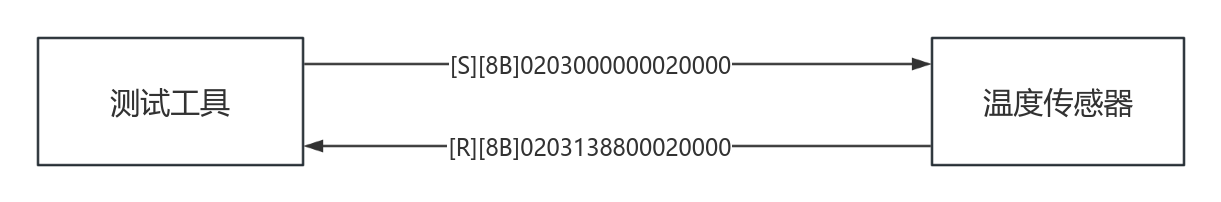

利用專業測試工具向溫度傳感器發送讀取輸入寄存器請求(功能碼0x04,寄存器地址0x0000),獲取實時溫度值(如返回0x1388表示50.0℃)。
2、參數配置測試:

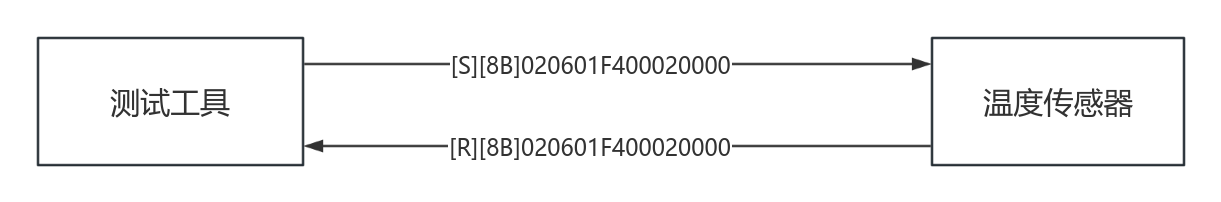

通過寫保持寄存器指令(功能碼0x06,寄存器地址0000)設置溫度報警閾值(如寫入0x01F4表示設定上限為100.0℃)。
3、閉環驗證與功能觸發:
對傳感器返回的響應報文進行解析,確認參數寫入成功;
模擬溫度升至閾值以上(如加熱至105.0℃),驗證傳感器是否通過數字輸出觸發報警信號,并讀取狀態寄存器(如40003)確認報警標志位是否為1。
在手動測試溫度傳感器ModBus通信時,存在諸多不足:
手動構建報文并觀察電機響應的方式效率極低,每個操作步驟都需人工介入,使得完整測試流程耗時漫長。
人工編碼報文容易因對協議理解不足或操作疏忽而產生錯誤,影響測試準確性。
手動操作無法保證報文發送的精確時序,難以模擬真實工業環境下的實時通信需求。并且,復雜工況和異常場景的模擬存在局限性,可能遺漏潛在問題。
手動記錄和分析數據不僅效率低下,還容易出錯,難以從大量數據中快速提取關鍵信息,不利于故障排查與性能評估。
四、UTP系統實現對上述被測產品測試

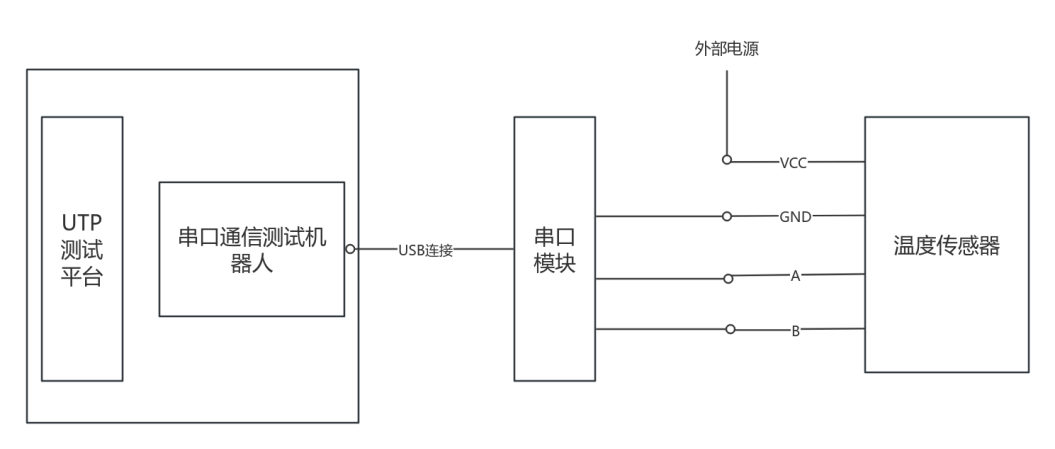

下圖為UTP測試系統與伺服電機的連接方式圖示。圖中展示了如何將溫度傳感器的控制接口與UTP測試系統的輸出端口相連。連接時需確保信號線的正確對接,以及電源線的正確連接,以保證測試的準確性和安全性。
UTP測試平臺:
作為整個測試系統的基礎平臺,為串口通信測試提供一個穩定的運行環境,用于模擬各種測試場景、生成測試數據以及對測試結果進行初步的處理和分析等。
串口通信測試機器人:
專門用于測試串口通信的測試機器人,它可以生成和發送數據,接收并解析從串口線上傳來的消息,通過與其他設備的通信來驗證串口通信的正確性、穩定性以及性能等指標。
串口硬件模塊:
實現USB接口與串行通信接口(如RS-232、RS-485、TTL)之間的雙向轉換。它使得計算機(通過USB接口)能夠便捷地與串口設備通信,將從USB接收到的數據轉換為符合串口協議規范的信號(如RS-232電平信號、RS-485差分信號)發送到目標設備,同時將串口設備返回的數據轉換為USB數據格式回傳至計算機。
溫度傳感器:
被測溫度傳感器,根據從通信總線(如Modbus)接收到的指令(如讀取實時溫度、設置報警閾值等)來執行數據采集或參數配置,并通過響應報文反饋當前狀態或確認操作結果。
UTP測試平臺通過可視化時序設計工具,支持自動化構建Modbus傳感器測試流程:
基于預設時序,通過寫保持寄存器指令(功能碼0x06)自動配置傳感器參數(如報警閾值40001=1000表示100.0℃),并通過讀輸入寄存器指令(功能碼0x04)實時采集溫度值(如地址30001返回0x1388表示50.0℃),確保低延遲通信。
動態解析與驗證被測設備響應,自動解析傳感器返回的報文,提取關鍵字段(如溫度值、報警狀態位40003=0x01表示超限),并執行條件判斷(如溫度≥100℃時觸發報警)。
閉環判定測試結果,對接收的Modbus報文進行協議合規性校驗(如CRC校驗、功能碼匹配)及業務邏輯判定(溫度誤差≤±1%)。
五、設計自動化測試腳本
UTP協同測試系統提供圖形化的自動化用例編輯功能,支持設計出滿足各種業務場景和時序要求的測試用例,通過測試用例調度各種不同的測試機器人執行測試,實現“多輸入多輸出”的協同自動化測試能力。

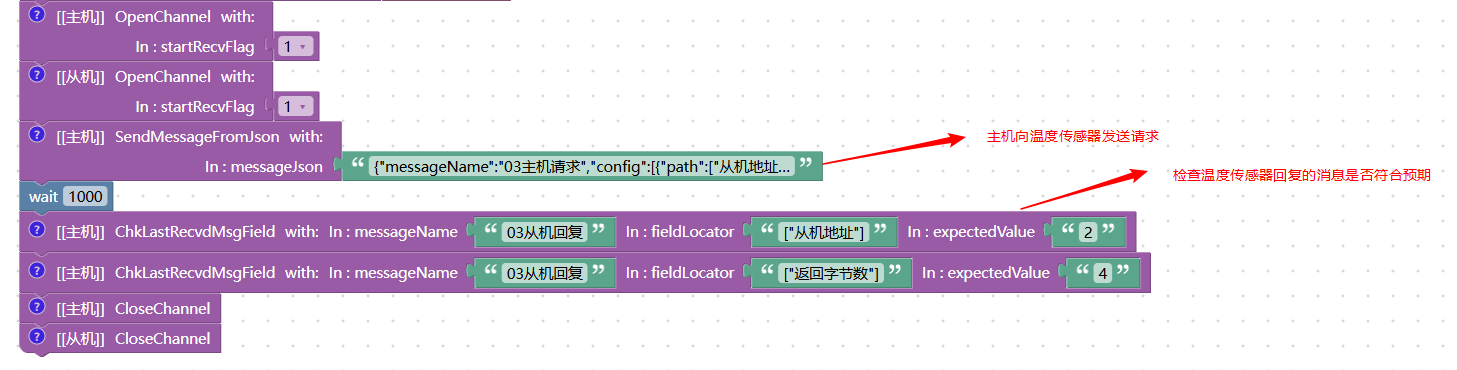

下圖是一個自動化測試用例,實現了測試系統自動向溫度傳感器發送請求:

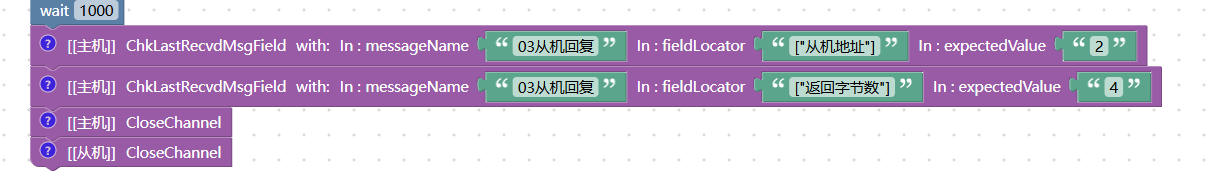

下面是測試系統對溫度傳感器回復的消息的檢查,測試系統自動按時序接收并檢查被測產品發出的消息內容,自動判定是否成功或失敗:

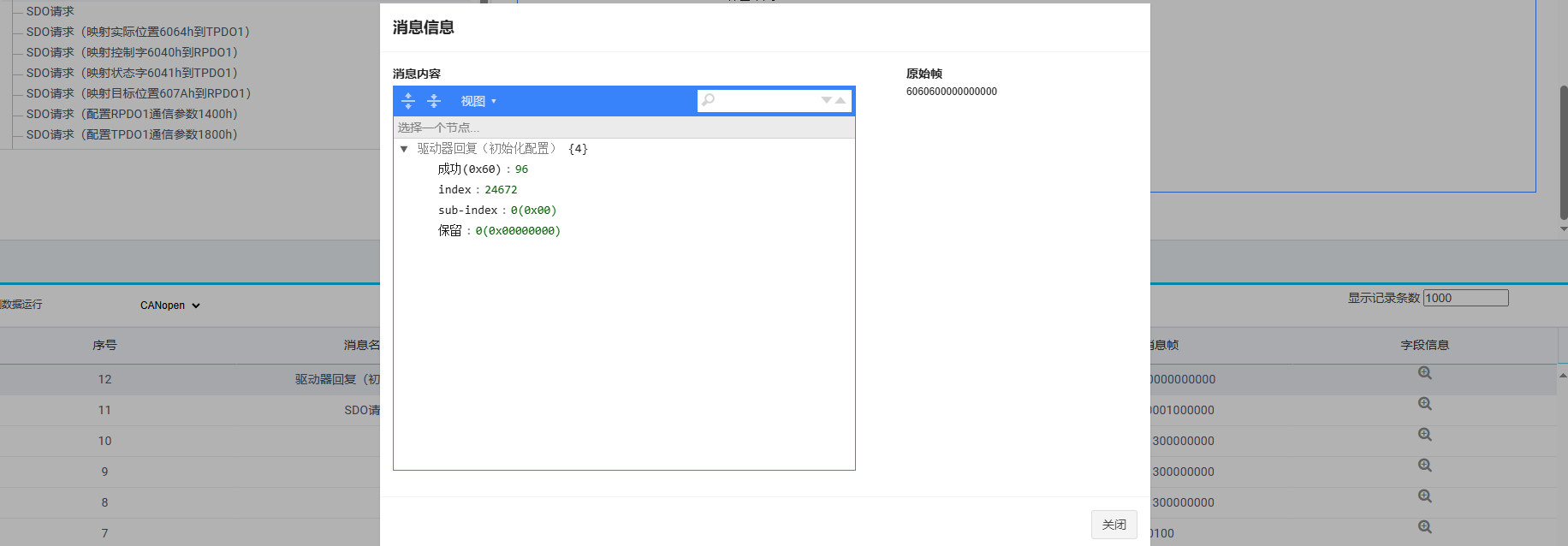

下圖展示的是測試系統的總線數據監測界面,該界面具備對總線數據進行實時監控與深度解析的功能。在這個界面中,能夠對總線協議里出現的各類消息開展細致解析,并進行全面記錄。
總結
UTP協同自動化測試系統可有效解決手動測試溫度傳感器ModBus通信的問題。它能自動化發送請求和檢查消息,極大提升測試效率,節省大量時間。系統依據預設協議規則生成報文,避免人為編碼錯誤,確保報文準確性。憑借高精度時序控制,可模擬真實工業環境下的實時通信,滿足實時性測試需求。還能全面模擬復雜工況與異常場景。
