79LXX?系列三端負電源電壓調節器
一、概述
79LXX系列三端負電源電壓調節器是單片雙極型線性集成電路，它有一系列固定的電壓輸出，適用于小于100mA電源供給的場合。采用TO92、SOT89-3的封裝形式封裝。
二、主要特點
最大輸出電流為100mA。
固定輸出電壓分別為-5V；-6V；-8V；-9V；-10V；-12V；-15V
熱過載保護
輸出短路電流限制
三、引腳信息

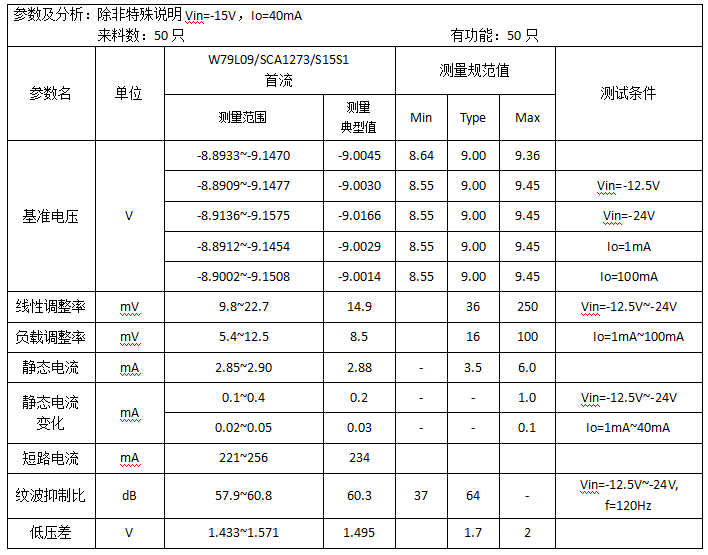

四、基本電參數測試

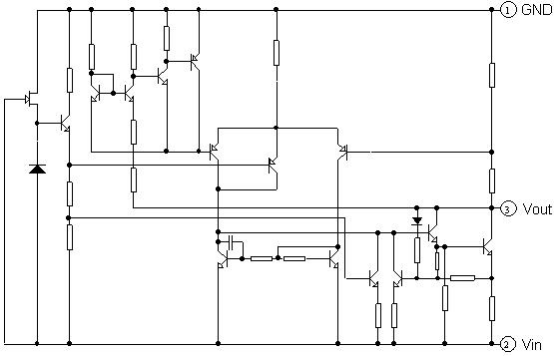

五、功能框圖

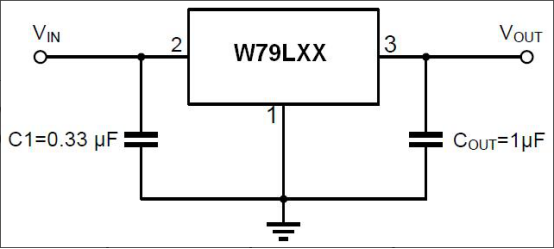

六、參考設計
