前言：

開機Logo作為設備啟動的第一視覺印象，直接影響用戶體驗與產品形象。在全志T113-i平臺開發中，因設備樹參數配置、Logo格式或分辨率錯誤導致的花屏問題頻發。本指南聚焦三大核心故障場景提供可落地的排查步驟與解決方案。通過規范預處理流程與驗證方法，幫助開發者高效規避顯示異常，保障開機畫面穩定加載。

常見問題及解決方案

問題現象

替換開機Logo（BMP圖片）后，系統啟動時出現：

屏幕顏色異常、錯位、條紋

局部撕裂或閃爍

黑屏/白屏后直接進入系統

1.設備樹（Device Tree）中LCD參數未同步

問題原因：

全志設備樹中l(wèi)cd0節點的時序參數（如分辨率、時序時序）與實際屏幕規格不一致，導致幀緩沖（Framebuffer）配置錯誤。

解決步驟：

1.定位設備樹文件：

Uboot設備樹：

device/config/chips/t113_i/configs/evb1_auto/uboot-board.dts

Kernel設備樹：

device/config/chips/t113_i/configs/evb1_auto/board.dts

2.檢查 lcd0 節點參數：

lcd_xlcd_ylcd_dclk_freqlcd_hbplcd_htlcd_hspwlcd_vbplcd_vtlcd_vspw...

確保兩者disp和lcd節點的分辨率、時序參數一致。

2.開機Logo尺寸大于屏幕分辨率

問題原因：

Logo圖片的寬度或高度超過設備樹中定義的 lcd_x 和 lcd_y 值，導致顯存溢出。

解決步驟：

1.安裝圖像工具（ImageMagick）：

sudoapt install imagemagick -y

2.調整Logo尺寸

convertinputlogo.bmp -resize800x480! outputlogo.bmp # 強制縮放至800x480

3.查看圖片分辨率


4.查看圖片詳細信息

identify-verbose bootlogo.bmp

3.Logo圖片未使用24位深BMP格式

問題原因：

T113-i的Boot0/BootSplash組件僅支持 24位無壓縮BMP（BMP v3 DIB格式）。

解決步驟：

1.轉換圖片為24位深BMP：

用畫圖工具（如Windows畫圖）另存為：

保存類型 → 24位位圖 (.bmp)

2.或使用FFmpeg轉換：

ffmpeg -iinputlogo.png-pix_fmt bgr24 outputlogo.bmp

3.驗證位深：

identify-verbose logo.bmp | grep"Depth" # 輸出應為"Depth: 8"（每通道8位，共24位）

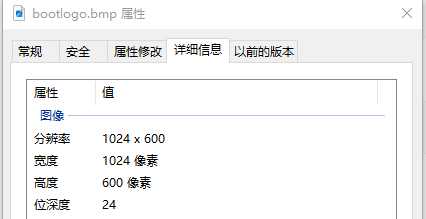

或在Windows右鍵bootlogo.bmp圖片屬性→詳細信息查看

總結

遵循本指南的“參數-尺寸-格式”三重校驗原則，可系統性解決T113-i平臺開機Logo花屏問題。若仍遇異常，請聯系我們，技術支持團隊將快速響應。想了解更多相關技術知識或產品信息，請關注眺望電子公眾號并聯系我們，我們將竭誠為您服務！
