一、變頻器的工作原理與電磁干擾

匯川MD600S-4T-5R5變頻器是一款緊湊型高性能變頻器，適用于三相380V-480V電網，額定電流5.5A，支持矢量控制和多種編碼器接口，適用于需要高精度速度和轉矩控制的場景，如機器人、電梯、紡織機械等。變頻器通過以下步驟實現電機控制：

整流：將輸入的交流電轉換為直流電。
逆變：通過快速開關器件（如IGBT）將直流電轉換為可調頻率和電壓的交流電，驅動電機。
控制：通過脈寬調制（PWM）技術實現精確的速度和轉矩控制。
然而，變頻器的快速開關動作（通常在kHz到MHz頻率范圍）會產生電磁干擾（EMI），主要表現為：

高頻諧波：開關動作產生的高頻電流注入電網或輸出電纜，干擾其他設備。
共模干擾：通過接地或寄生電容傳播，可能導致設備誤動作。
差模干擾：通過電源線或輸出線傳播，影響電能質量。
射頻輻射：高頻信號通過電纜或設備外殼輻射，干擾無線通信或敏感電子設備。
這些干擾可能導致電網電壓波動、電機絕緣老化、周邊設備故障，甚至違反國際EMC標準（如IEC 61800-3），影響設備在全球市場的合規性。

二、GRJ9000S-10-T濾波器的作用

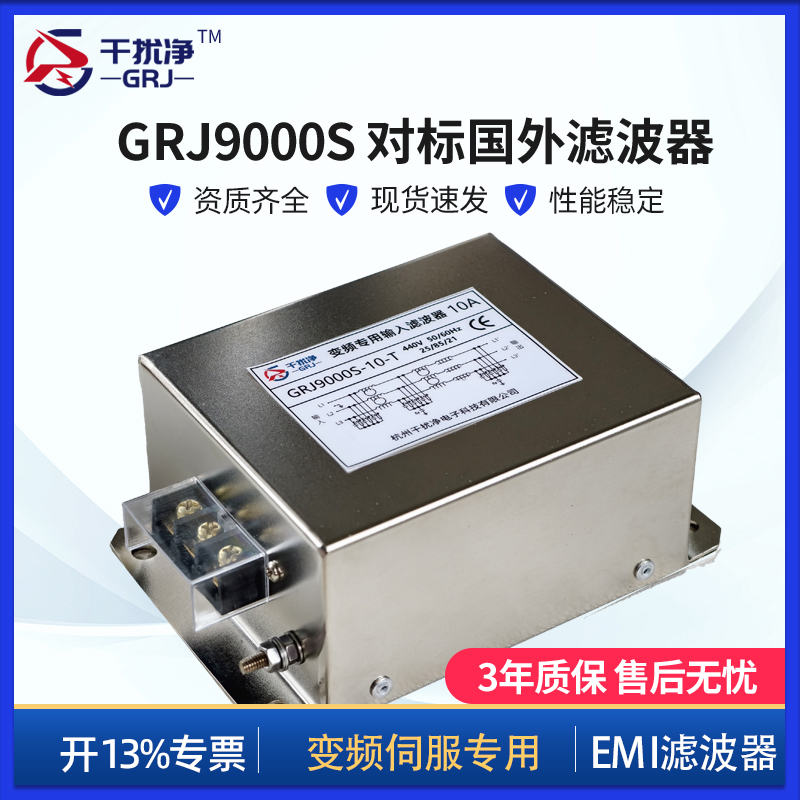

GRJ9000S-10-T濾波器由杭州干擾凈電子有限公司設計，是一款專為變頻器優化的電磁兼容（EMC）濾波器，針對9kHz-30MHz頻率范圍提供卓越的共模和差模衰減性能。其主要作用包括：

抑制高頻諧波
GRJ9000S-10-T通過電感和電容組成的濾波網絡，有效衰減變頻器產生的高頻諧波，防止其回流至電網或通過輸出線干擾電機。
提升電磁兼容性
國際EMC標準（如CE、EN 55011）要求工業設備在特定頻率范圍內（如9kHz-30MHz）控制電磁干擾。GRJ9000S-10-T幫助MD600S-4T-5R5滿足C2或C3級EMC要求，確保設備在復雜電磁環境中正常運行。
保護電機和周邊設備
高頻噪聲可能導致電機繞組過熱、絕緣老化或控制系統誤動作。濾波器通過抑制共模和差模干擾，保護電機和周邊設備，延長使用壽命。
改善電能質量
濾波器減少電網中的諧波污染，降低電壓尖峰和電流波動，提高電能質量，避免因電能問題引發的設備故障。
減少射頻輻射
在9kHz-30MHz范圍內，GRJ9000S-10-T提供優異的衰減性能，抑制通過電纜或設備外殼的射頻輻射，特別適合醫療、通信或精密制造等對電磁環境敏感的場景。
三、為什么MD600S-4T-5R5需要GRJ9000S-10-T濾波器？

MD600S-4T-5R5作為一款緊湊型變頻器，設計用于高功率密度和復雜工業場景，其高頻PWM控制和快速開關特性雖然提升了控制精度，但也加劇了電磁干擾。以下是加裝GRJ9000S-10-T濾波器的具體原因：

滿足嚴格的EMC標準
MD600S-4T-5R5支持CE、UL、EAC等認證，適用于全球市場（如歐洲、北美）。GRJ9000S-10-T濾波器針對9kHz-30MHz頻率范圍的共模和差模干擾提供優異衰減，確保設備符合C2/C3級EMC標準，滿足出口市場的合規性要求。
適應復雜電網環境
MD600S-4T-5R5支持寬電壓范圍（380V-480V），適用于全球多種電網標準。然而，不同地區的電網質量差異較大（如電壓波動、諧波污染）。GRJ9000S-10-T濾波器通過抑制輸入端的諧波和噪聲，確保變頻器在不穩定電網中仍能穩定運行。
保護電機和負載
在高精度應用（如機器人、CNC機床）中，MD600S-4T-5R5需要提供穩定的輸出信號。高頻噪聲可能導致電機振動、發熱或控制精度下降。GRJ9000S-10-T通過減少輸出端的共模和差模干擾，保護電機免受高頻噪聲影響，提升系統可靠性。
應對長電纜傳輸
在實際應用中，變頻器與電機之間的電纜可能較長（例如超過50米），長電纜會放大高頻噪聲的傳播，導致信號衰減或干擾加劇。GRJ9000S-10-T濾波器通過優化9kHz-30MHz范圍的衰減性能，有效抑制長電纜傳輸中的電磁干擾。
支持高性能矢量控制
MD600S-4T-5R5采用高性能矢量控制技術，支持低速大轉矩和高精度閉環控制。這些特性依賴于穩定的電能輸入和輸出，GRJ9000S-10-T濾波器通過優化電能質量，為高性能控制提供保障。
行業應用需求
MD600S系列廣泛應用于紡織、木工、玻璃機械、機器人等行業，這些場景通常涉及復雜電磁環境或敏感設備（如PLC、傳感器）。GRJ9000S-10-T濾波器通過抑制干擾，確保系統整體的電磁兼容性和穩定性。
四、GRJ9000S-10-T濾波器的技術特點

根據其設計目標，GRJ9000S-10-T濾波器具有以下技術特點：

高效濾波：在9kHz-30MHz頻率范圍內，提供卓越的共模和差模衰減性能，抑制高頻噪聲。
緊湊設計：與MD600S-4T-5R5的緊湊型設計匹配，減少安裝空間占用，適合空間受限的工業場景。
高可靠性：支持CE認證，適應高溫、高濕度、粉塵等惡劣工業環境。
易于集成：專為匯川變頻器設計，安裝簡便，調試高效。
寬電壓兼容：適配380V-480V電網，與MD600S-4T-5R5的輸入電壓范圍一致。
五、實際應用案例

以紡織行業為例，MD600S-4T-5R5變頻器常用于驅動紡紗機或織布機的電機，實現精確的速度控制。在紡織車間中，多個變頻器同時運行，容易產生疊加的電磁干擾，影響PLC或傳感器的正常工作。GRJ9000S-10-T濾波器通過抑制9kHz-30MHz范圍的干擾，確保變頻器輸出信號的穩定性，減少設備誤動作，提高生產效率和產品質量。
————————————————
