隨著網絡技術的不斷發展，以太網供電（Power over Ethernet，POE）技術因其便捷性和高效性而被廣泛應用。POE技術通過以太網電纜同時傳輸電力和數據，極大地簡化了網絡設備的安裝和部署。網絡變壓器作為POE供電系統中的關鍵組件，其接線方式和設計對系統的性能和可靠性起著至關重要的作用。本文將詳細探討網絡變壓器在POE供電中的不同接線方式，包括空閑對供電和數據對供電的特點、差異以及布線要求。

一、POE供電的基本原理

POE技術的核心在于通過以太網電纜同時傳輸電力和數據信號。這種技術基于IEEE 802.3af和IEEE 802.3at標準，允許在標準的以太網電纜中傳輸直流電源。POE系統主要由兩部分組成：

? 電源提供設備（PSE，Power Sourcing Equipment）：負責提供電力，通常集成在交換機或POE注入器中。

? 電源應用設備（PD，Powered Device）：需要供電的設備，如IP攝像頭、無線接入點等。

POE供電的關鍵在于通過網絡變壓器實現電力和數據信號的分離，確保兩者互不干擾。

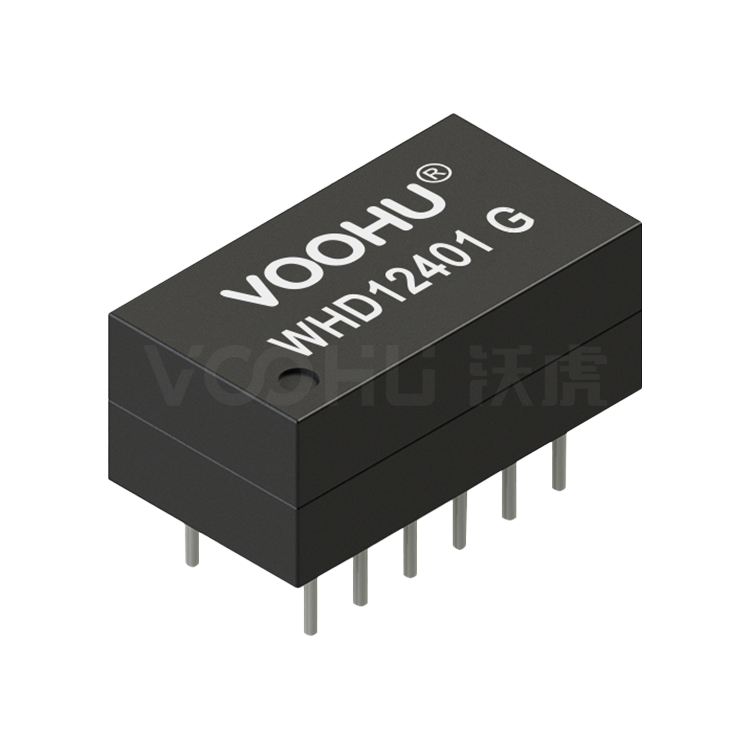

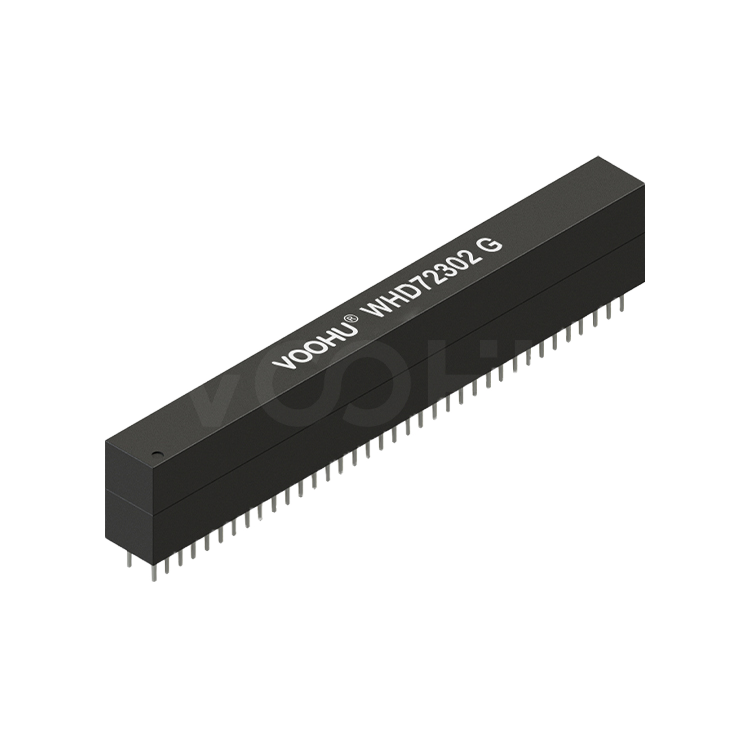

二、網絡變壓器的作用

網絡變壓器在POE供電系統中扮演著重要角色，其主要功能包括：

? 電氣隔離：防止高壓干擾進入敏感的數據鏈路，確保數據信號的完整性。

? 阻抗匹配：優化發送端與接收端之間的能量傳遞效率，減少信號反射。

? 共模抑制：減少電磁兼容性問題帶來的影響，提高信號質量。

? 信號耦合與解耦：允許數據信號順利通過，同時提取嵌套于其中的直流成分。

三、POE供電的接線方式

根據IEEE 802.3af和IEEE 802.3at標準，POE供電有兩種主要的接線方式：空閑對供電（Alternative B）和數據對供電（Alternative A）。

（一）空閑對供電（Alternative B）

空閑對供電方式利用以太網電纜中未用于數據傳輸的線對（通常是4、5和7、8線對）來傳輸電力。這種方式適用于10BASE-T和100BASE-T網絡，因為這些網絡僅使用1、2和3、6線對傳輸數據，而4、5和7、8線對為空閑線對。

接線方式

? 4、5線對：連接為正極。

? 7、8線對：連接為負極。

特點

? 優點：

? 不影響數據傳輸，因為電力和數據信號使用不同的線對。

? 簡化了電路設計，因為不需要復雜的信號分離電路。

? 缺點：

? 在千兆網絡（1000BASE-T）中，所有四對線都用于數據傳輸，因此無法使用空閑對供電。

? 需要額外的線對用于供電，增加了電纜的復雜性。

（二）數據對供電（Alternative A）

數據對供電方式利用與數據傳輸相同的線對（1、2和3、6線對）來傳輸電力。這種方式通過網絡變壓器的中心抽頭實現電力和數據信號的分離。

接線方式

? 1、2線對：連接為正極。

? 3、6線對：連接為負極。

特點

? 優點：

? 適用于所有以太網標準，包括1000BASE-T和10GBASE-T。

? 不需要額外的線對，節省了電纜資源。

? 缺點：

? 電路設計較為復雜，需要通過網絡變壓器實現電力和數據信號的分離。

? 由于電力和數據信號共享同一對線，對信號完整性和電磁兼容性要求更高。

四、空閑對供電與數據對供電的差異

（一）適用場景

? 空閑對供電（Alternative B）：

? 適用于10BASE-T和100BASE-T網絡，因為這些網絡有空閑線對可用于供電。

? 不適用于千兆網絡（1000BASE-T），因為千兆網絡需要所有四對線傳輸數據。

? 數據對供電（Alternative A）：

? 適用于所有以太網標準，包括10BASE-T、100BASE-T、1000BASE-T和10GBASE-T。

? 是千兆網絡和更高帶寬網絡的唯一選擇。

（二）電路設計復雜度

? 空閑對供電：

? 電路設計相對簡單，因為電力和數據信號使用不同的線對，不需要復雜的信號分離電路。

? 數據對供電：

? 電路設計較為復雜，需要通過網絡變壓器實現電力和數據信號的分離。

（三）信號完整性

? 空閑對供電：

? 信號完整性較高，因為電力和數據信號不共享同一對線，減少了相互干擾。

? 數據對供電：

? 信號完整性要求更高，因為電力和數據信號共享同一對線，需要通過網絡變壓器實現良好的隔離。

五、布線要求

（一）空閑對供電的布線要求

? 線對選擇：

? 使用4、5線對作為正極，7、8線對作為負極。

? 電纜類型：

? 推薦使用五類（Cat-5）或更高規格的網線，以確保足夠的電流傳輸能力。

? 電源設備（PSE）：

? PSE設備應支持空閑對供電方式，并提供足夠的輸出功率。

? 受電設備（PD）：

? PD設備應支持空閑對供電方式，并具備相應的電源管理功能。

（二）數據對供電的布線要求

? 線對選擇：

? 使用1、2線對作為正極，3、6線對作為負極。

? 電纜類型：

? 推薦使用五類（Cat-5）或更高規格的網線，以確保足夠的電流傳輸能力。

? 網絡變壓器：

? 網絡變壓器應具備中心抽頭功能，用于電力和數據信號的分離。

? 電源設備（PSE）：

? PSE設備應支持數據對供電方式，并提供足夠的輸出功率。

? 受電設備（PD）：

? PD設備應支持數據對供電方式，并具備相應的電源管理功能。

（三）通用布線注意事項

? 電纜質量：

? 使用高質量的網線，確保電纜的導電性能和機械強度。

? 電纜長度：

? 電纜長度應盡量短，以減少傳輸損耗和電壓降。

? 電磁干擾：

? 避免將網線與高壓電源線或強電磁干擾源放在一起，以減少電磁干擾。

? 接地：

? 確保電源設備和受電設備的接地良好，以提高系統的抗干擾能力和安全性。

六、實際應用案例

（一）百兆網絡（100BASE-T）的POE供電

在百兆網絡中，通常使用空閑對供電（Alternative B）方式。例如，IP攝像頭和無線接入點等設備通常通過空閑對供電，因為這些設備不需要高帶寬的數據傳輸，且空閑對供電方式簡單易行。

（二）千兆網絡（1000BASE-T）的POE供電

在千兆網絡中，由于所有四對線都用于數據傳輸，因此必須使用數據對供電（Alternative A）方式。例如，千兆交換機和千兆無線接入點等設備通常通過數據對供電，因為這種方式適用于高帶寬的數據傳輸。

七、總結

網絡變壓器在POE供電系統中起著至關重要的作用。空閑對供電和數據對供電是POE供電的兩種主要方式，各有其特點和適用場景。空閑對供電適用于百兆網絡，而數據對供電適用于所有以太網標準，包括千兆網絡。在布線時，需要根據具體的網絡環境和設備要求選擇合適的接線方式，并遵循相應的布線要求，以確保系統的性能和可靠性。

通過合理選擇和設計網絡變壓器的接線方式，可以有效提高POE供電系統的效率和穩定性，滿足不同網絡環境下的應用需求。
