一

產品介紹

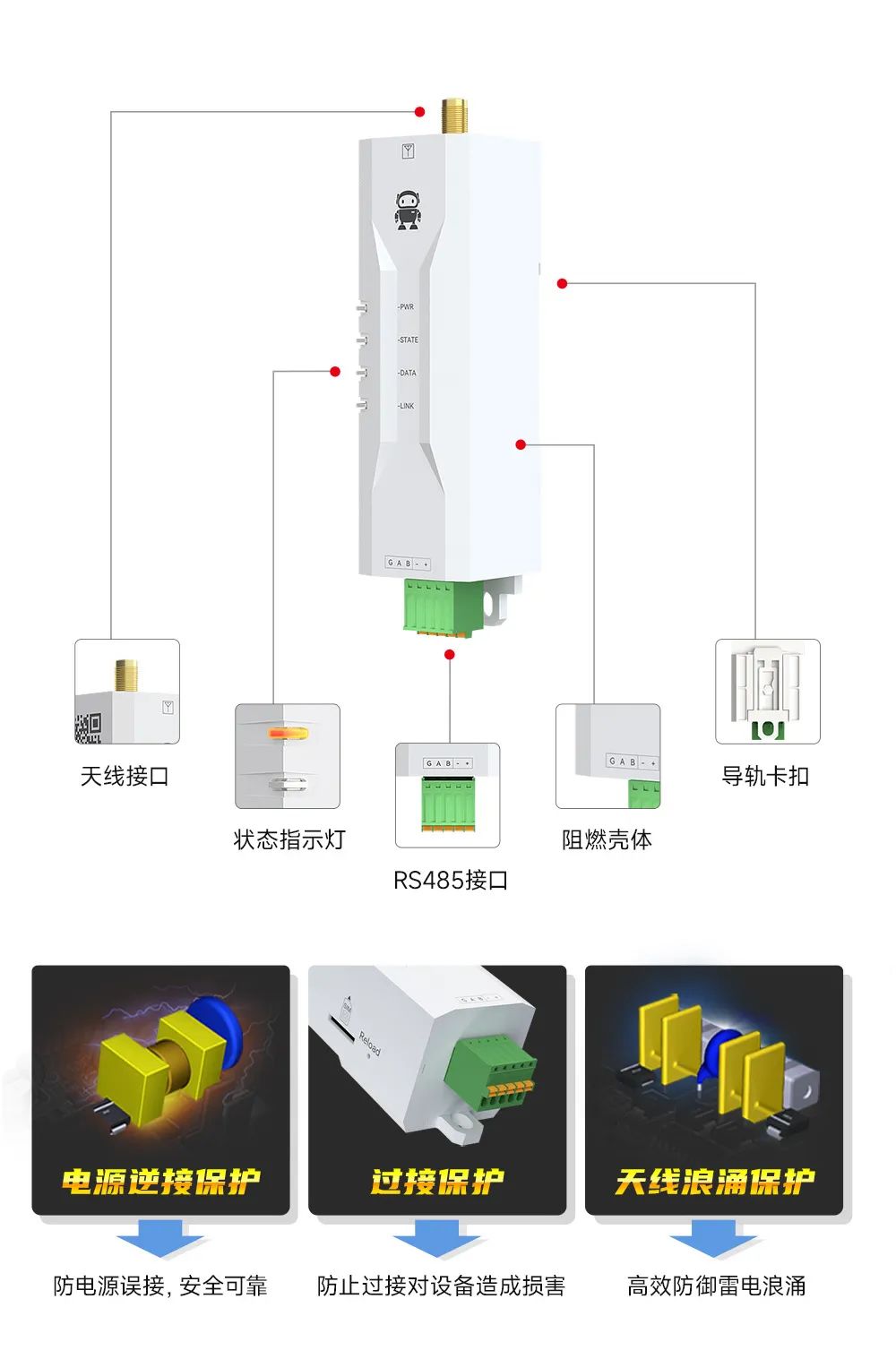

E840-DTU(TCEC05-485)是億佰特采用4G CAT1技術開發的一款小體積4G數傳電臺，具有體積小、速率高、延遲低、使用簡單的特點，簡單配置即可實現一對一、一對多、多對多的數據傳輸（無距離限制）。產品采用2.54mm彈簧壓線端子，接線方便，支持導軌及定位孔安裝，簡單配置即可實現數據傳輸過程，非常方便集成到物聯網項目中。

該設備具有以下功能特點：

? 使用4G，云傳輸無距離限制；

? 支持透傳，透傳雙方設備RS485端可使用任意波特率；

? 支持小程序配對，快速使用；

? 支持單包1024字節長度；

? 支持遠程升級；

? 采用V0級阻燃塑料殼體，體積緊湊，安裝方便，散熱性好；

? 產品尺寸小巧。

二

使用說明

1、硬件準備：

（1）所需硬件：設備*2，USB轉485轉換器*2，天線*2，SIM卡*2，電源；

（2）將天線與設備SMA接口進行連接

（3）將SIM卡插入設備

（4）連接電源和USB轉485轉換器

2、參數配置：

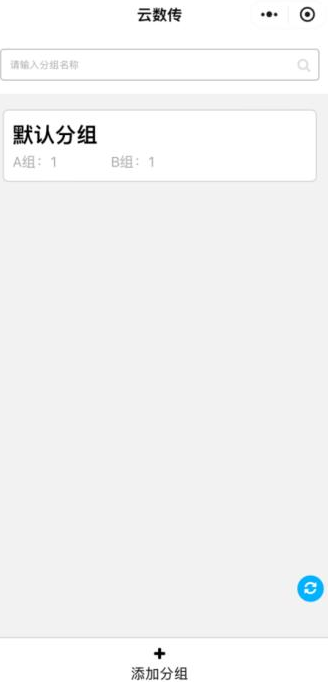

（1）首先在WX小程序中搜索使用到的配置工具：億佰特云，打開后其界面如下圖：

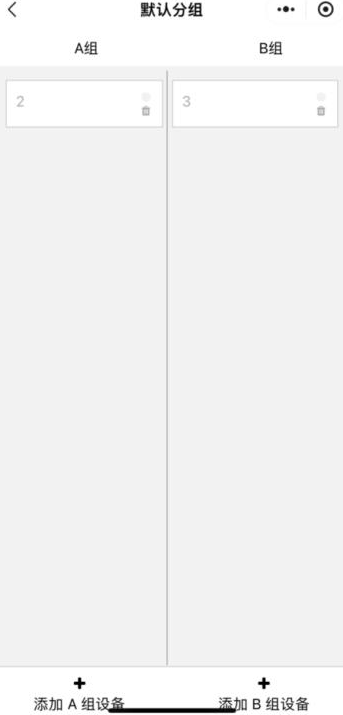

（2）初次打開小程序會顯示一個默認分組，最下方也可以自由添加和刪除分組（默認分組不可刪除），同時也可以對分組和設備進行改名，可輸入框字符限制到10個中英文字符，不能加空格（含設備名和分組名）。此次添加設備以默認分組為例，點擊默認分組可以進入分組詳情界面，見下圖：

（3）添加設備流程：

①點擊“添加A（B）組設備”后進入掃碼界面；

②掃描設備外殼上的二維碼；

③掃碼后自動彈出配置界面，可以自定義設備名稱、波特率、校驗位等；

④配置完成后點擊確定即可。

注：設備通信邏輯為A組設備與B組設備之間可互相通信，A組或B組同組內的設備無法互相通信。

（4）修改設備配置流程：

①點擊已添加好的設備，自動彈出配置界面，可對設備名稱、波特率、校驗位等進行修改；

②修改后點擊確定即可。

注：修改波特率等后設備需重新上電才可以正常工作。

（5）刪除設備流程：點擊已添加好的設備右下角刪除圖標即可刪除。

三

通信測試

注：本次示例為一對一數據傳輸，等到LINK燈亮起后即可進行A、B組設備的數據集互傳。

（1）設備插卡上電，通過USB轉485設備將A組和B組設備連接到電腦；

（2）打開2個串口工具，一個用來發送和讀取A組設備數據，一個用來讀取B組數據；

（3）根據設備設定好的波特率打開串口；

（4）在其中一組設備的串口工具中發送數據，如“11”，觀察另外一組設備連接的串口工具，接受區出現“11”即數據通信成功。
