隨著大功率移動電源在工業設備、應急供電、新能源等領域的廣泛應用，其電磁兼容性（EMC）問題逐漸成為制約產品性能與市場準入的核心瓶頸。30千瓦級移動電源因功率密度高、拓撲結構復雜，易產生傳導干擾超標、輻射噪聲外泄等問題。本文南柯電子小編將以實際工程經驗為基礎，結合多維度整改策略，系統解析30千瓦移動電源EMC整改問題的成因與解決方案。

一、30千瓦移動電源EMC整改的核心挑戰

大功率移動電源的EMC問題本質是能量轉換效率與電磁干擾抑制的博弈。其特殊性體現在：

1、高頻開關噪聲倍增：采用LLC諧振或交錯并聯Boost等拓撲結構時，開關頻率可達100kHz-1MHz，諧波分量覆蓋150kHz-30MHz關鍵頻段；

2、熱-電耦合效應顯著：大電流導致PCB溫升，改變元器件寄生參數，引發高頻振蕩；

3、復雜電磁環境干擾：多模塊并聯時地環路耦合、共模噪聲疊加，易導致傳導發射超標。

例如，某30kW儲能電源在CE認證中，150kHz-5MHz頻段傳導干擾超標12dB，80MHz處輻射場強達45dBμV/m，根源在于DC-DC模塊的開關環路設計缺陷與濾波系統失效。

二、30千瓦移動電源EMC整改的四步法：從診斷到優化

1、問題定位與頻譜分析

（1）近場探測技術：使用H場探頭掃描PCB熱點區域，識別主要干擾源（如MOSFET開關節點、變壓器漏感區域）；

（2）傳導路徑建模：通過LISN（線路阻抗穩定網絡）分離共模（CM）與差模（DM）干擾分量，例如某案例中150kHz-1MHz頻段以差模為主，5MHz以上以共模主導；

（3）熱成像輔助：檢測高溫區域（如電感、電容）的寄生參數變化對EMI的影響。

2、電路設計與器件選型優化

（1）開關頻率調諧：通過展頻技術（SSFM）將固定頻率擴展至±5%范圍，降低峰值干擾。

（2）磁性元件升級：選用低損耗納米晶磁芯電感，漏感控制在0.5%以下，降低高頻諧振風險。

（3）電容網絡重構

①輸入端采用X2電容（2.2μF）+差模電感（50μH）組合，抑制低頻傳導噪聲；

②輸出端并聯MLCC（0.1μF）與電解電容（4700μF），形成寬頻濾波。

3、PCB布局與屏蔽設計

（1）分層策略：采用6層板結構，將功率層（L2/L5）與信號層（L3/L4）通過地平面隔離，環路面積減少60%。

（2）關鍵路徑處理

①開關管驅動線長度＜λ/20（λ為最高干擾頻率波長），采用包地處理；

②變壓器外圍鋪設1mm寬銅帶，多點接地降低磁泄漏。

（3）結構屏蔽：鋁合金外殼內襯導電泡棉（接觸電阻＜10mΩ），通風孔采用蜂窩狀金屬網，屏蔽效能提升25dB。

4、系統級濾波與接地

（1）三級濾波架構

①前級：共模電感（15mH@100MHz）+X電容；

②中級：π型濾波器（L=10μH，C=0.22μF）；

③后級：穿心電容（1000pF）抑制GHz級噪聲。

（2）混合接地策略：功率地單點接地（接外殼），信號地采用星型拓撲，地線阻抗＜0.1Ω。

三、30千瓦移動電源EMC整改的典型整改案例解析

1、某30kW移動電源在FCC認證中遭遇以下問題：

（1）傳導干擾：0.15-0.5MHz超標8dB；

（2）輻射干擾：80MHz頻點超標15dB。

2、整改措施

（1）開關環路優化：將升壓電路MOSFET與二極管距離縮短至3mm，環路面積從120mm2降至50mm2；

（2）共模抑制增強：在AC輸入端增加Wurth 744233共模電感（20mH@100MHz），Y電容從2.2nF調整為1nF以降低漏電流；

（3）熱管理升級：為散熱器加裝銅屏蔽罩并接地，減少30MHz以上輻射噪聲。

3、整改結果：傳導干擾余量達6dB，輻射值降至限值以下9dB，一次性通過FCC Part 15B認證。

四、30千瓦移動電源EMC整改的標準符合性設計與測試要點

1、核心標準

（1）GB/T 17743：輻射騷擾限值；

（2）EN55032：多媒體設備EMC要求；

（3）FCC Part 15B：無意輻射體限值。

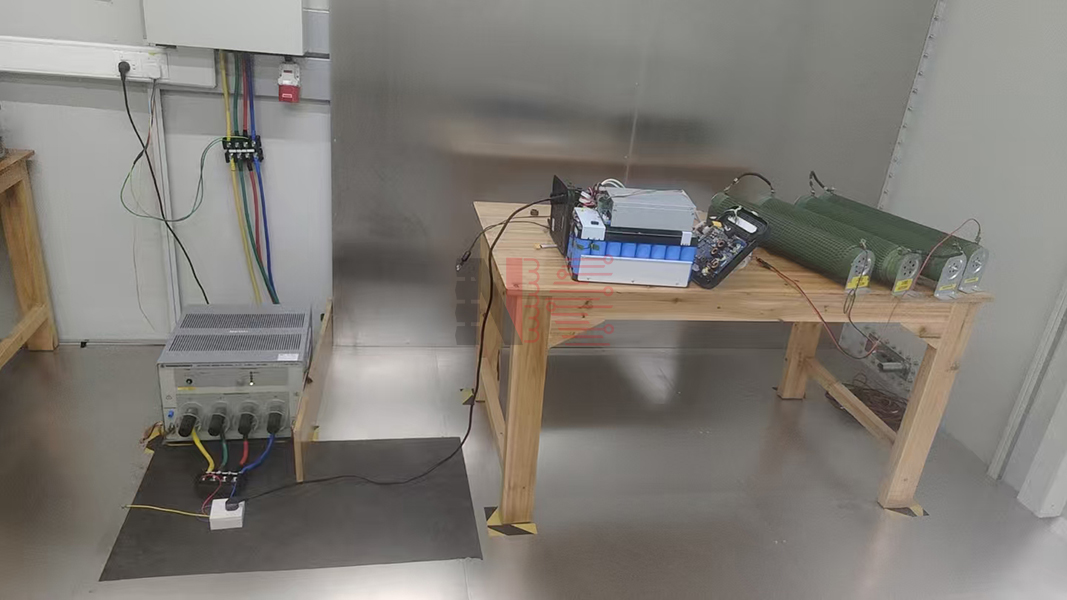

2、測試配置

（1）使用EMI接收機（如R&S ESRP）與雙錐天線，掃描30MHz-1GHz頻段；

（2）依據CISPR 16-2-1標準，設置檢波器為QP（準峰值）模式。

3、預兼容測試

搭建近場掃描系統，結合ANSYS HFSS仿真預測遠場輻射特性，降低30%試錯成本。

五、30千瓦移動電源EMC整改的未來趨勢與進階策略

1、寬禁帶器件應用：采用SiC MOSFET與GaN HEMT，開關頻率提升至2MHz以上，需配套高頻磁集成濾波技術；

2、智能診斷系統：基于機器學習分析歷史EMC數據，自動推薦最優整改方案；

3、多物理場協同設計：建立電-熱-結構耦合模型，預判溫升對EMI的影響。

結語

30千瓦移動電源的EMC整改是一項涵蓋電路設計、布局優化、屏蔽濾波的系統工程。通過源頭抑制、路徑阻斷、末端治理的三重策略，結合仿真驗證與實測迭代，可顯著提升產品合規性與市場競爭力。隨著第三代半導體與AI技術的普及，EMC設計正從被動整改向主動預防轉型，為高功率電源的創新發展提供堅實保障。
