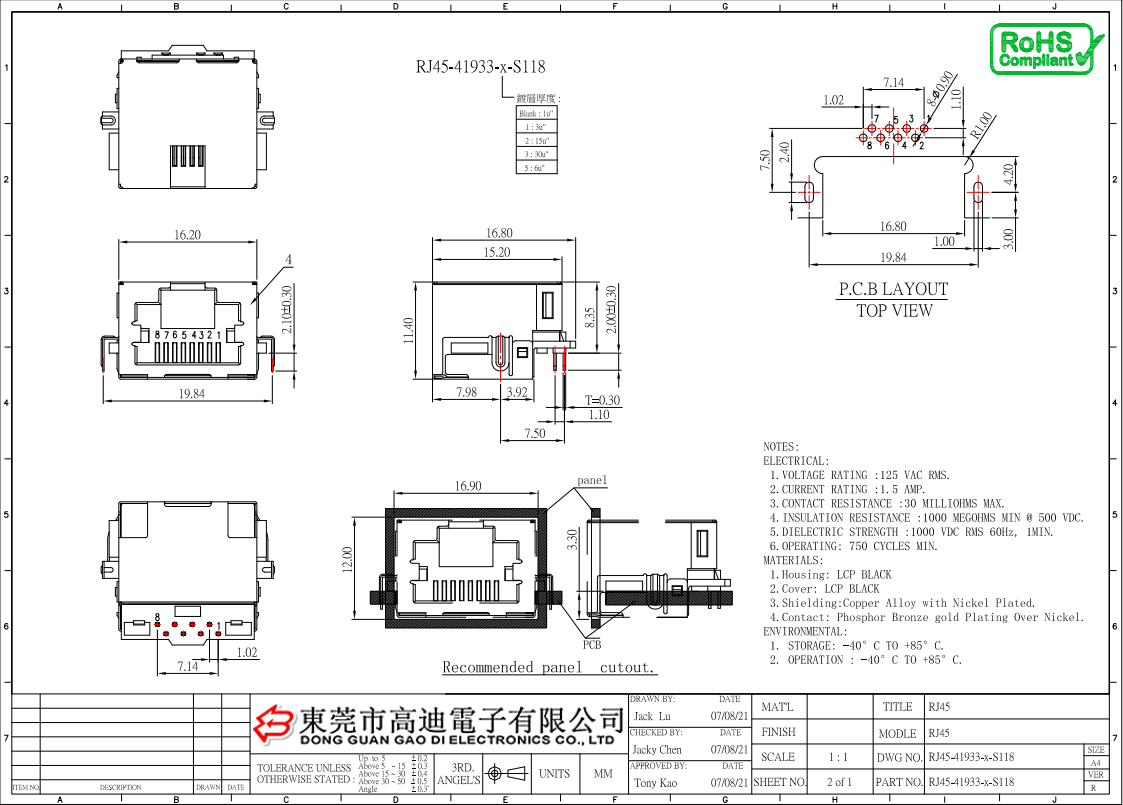

一、內部核心結構

?觸點系統?

?8P8C設計?：8個金屬觸點（鍍金磷青銅材質）與插槽彈性接觸，插入時通過鎖扣結構固定插頭，確保信號導通穩定性

?差分信號傳輸?：觸點按T568A/B標準排列，雙絞線布局精確控制阻抗（100Ω±15%），減少電磁干擾

?PoE供電支持?：備用線對（4/5,7/8）疊加48V直流電源，支持最高600mA電流承載

?機械與防護設計?

?鎖扣機構?：塑料鎖扣（Latch）通過彈性變形鎖定插頭，插入時下壓、復位后固定

?屏蔽設計?：金屬外殼+內部屏蔽層形成法拉第籠，阻斷外部電磁干擾（EMI/RFI）

?密封結構?：多層硅膠/橡膠密封圈實現IP67級防水防塵，尾部線纜密封套防止?jié)B液

?材料工藝?

?觸點基材?：磷青銅（C5191/C5210合金，硬度HV 180-220），鍍鎳3-5μm+鍍金0.5-1.27μm以降低電阻

?絕緣體?：高溫尼龍（PA66+30%玻纖）或LCP液晶聚合物（耐溫260℃），滿足SMT回流焊要求

二、典型應用場景

?企業網絡設備?

交換機、路由器主板集成RJ45插座，通過PoE功能為AP、IP電話供電，簡化布線

需滿足1000次插拔壽命及工業級溫度范圍（-40℃至+85℃）

?工業控制系統?

工廠自動化設備采用屏蔽型插座，抗電磁干擾，并通過鎖扣結構抵御振動

嚴苛環境（如高溫、高濕）需LCP材質絕緣體及IP67防護

?戶外與車載場景?

無線網橋、車載通信設備需強化防水設計，以太網接口采用防水帽+膠帶密封工藝

金屬外殼接地（接地電阻≤1Ω）防雷擊，避免信號傳輸中斷

?智能家居與物聯網?

智能網關集成RJ45插座，支持Modbus-RTU協議讀取傳感器數據

緊湊型貼片設計（SMT工藝）節省PCB空間，適用于小型終端
