TPS62843 是一個高效、降壓轉換器系列，具有 275nA 的超低工作靜態電流。該器件在禁用時具有 4nA 關斷 （典型值） 電流。

該器件使用 DCS-Control，具有低且對 RF 友好的輸出電壓紋波，為無線電供電。

該器件以 1.5MHz 的典型開關頻率工作，并在低至 100μA 及以下負載電流的輕負載下提供高效率。
*附件：tps62843.pdf

通過將電阻器連接到 VSET 引腳，可以選擇 3 × 18 個預定義輸出電壓，從而以最少的無源元件組使該系列可用于各種應用。

特性

• 1.8V 至 5.5V 輸入電壓范圍
• 0.4V 至 3.6V 輸出電壓范圍
• 275nA 典型靜態電流
• 600mA 輸出電流
• 1% 輸出電壓精度
• 4nA 典型關斷電流
• 輸出放電
• VSET 引腳可通過單個電阻器選擇輸出電壓
  • TPS628436：0.4V 至 0.8V
  • TPS628437：0.8V 至 1.8V
  • TPS628438：1.8V 至 3.6V
• 專為小型無源元件設計
  • 1μH 電感器
  • 低至 4μF COUT 的有效電容
• 高 PSRR （高達 83dB）
• 省電模式下的低輸出電壓紋波
• 射頻友好型和快速瞬態 DCS 控制
• 自動轉換至無紋波 100% 模式
• 支持 0603 電感器和 0402 電容器尺寸
• 微型 6 引腳、0.35mm 間距 WCSP 封裝，尺寸為 0.84mm2
• 與采用 WCSP 封裝的 TPS6280x 系列 （1A） 引腳對引腳兼容
• 采用 1.60mm × 1.60mm SOT563 封裝

參數

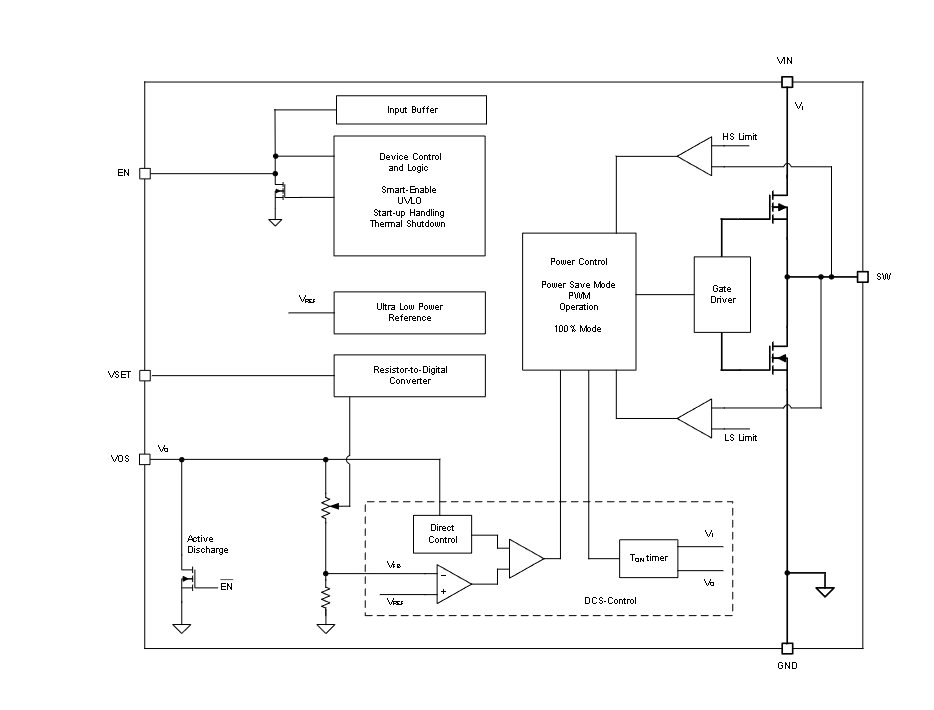

方框圖

1. 產品概述

TPS62843是一款高效率、小尺寸的降壓轉換器，專為低功耗應用設計。它提供了1.8V至5.5V的輸入電壓范圍，0.4V至3.6V的輸出電壓范圍，以及高達600mA的輸出電流能力。該轉換器以超低的靜態電流（275nA典型值）和緊湊的封裝尺寸（6引腳，0.35mm間距的WCSP封裝，僅0.84mm2）為特點，非常適合于可穿戴電子設備、耳機、移動電話和醫療傳感器補丁等應用。

2. 主要特性

• ?超低靜態電流?：275nA（典型值），4nA（典型關斷電流），有助于延長電池壽命。
• ?高精度輸出電壓?：1%的輸出電壓準確度，通過單個外部電阻選擇預定義的輸出電壓。
• ?小尺寸封裝?：支持0603電感器和0402電容器，進一步減小了解決方案尺寸。
• ?高效率?：在輕載下自動進入功率節省模式，保持高效率。
• ?快速瞬態響應?：采用DCS-Control技術，實現快速而穩定的瞬態響應。
• ?RF友好?：低輸出電壓紋波，適合為射頻電路供電。

3. 應用領域

• 可穿戴電子設備
• 耳機和耳塞
• 移動電話
• 醫療傳感器補丁
• 助聽器

4. 功能描述

• ?VSET引腳?：通過連接單個電阻到GND，可以選擇3×18個預定義的輸出電壓之一。
• ?智能使能?：內置500kΩ下拉電阻，防止EN引腳懸空導致的不受控啟動。
• ?軟啟動?：內置軟啟動電路，避免啟動時的過沖電壓。
• ?熱關斷?：內置熱傳感器，防止芯片過熱損壞。
• ?輸出放電?：當設備關閉時，自動放電輸出電容器，確保安全。

5. 設計指南

• ?輸出電壓選擇?：根據應用需求，通過VSET引腳選擇合適的輸出電壓。
• ?外部組件選擇?：推薦使用1μH的電感器和10μF的輸出電容器，以獲得最佳性能。
• ?布局考慮?：遵循推薦的PCB布局指南，確保輸入和輸出電容器盡可能靠近相應的引腳，以減小噪聲和干擾。

6. 封裝與訂購信息

TPS62843提供兩種封裝選項：YKA（DSBGA，6引腳，0.80mm×1.05mm×0.40mm）和DRL（SOT563，6引腳，1.6mm×1.6mm×0.6mm）。具體封裝和訂購信息請參考文件末尾的“機械、封裝和可訂購信息”部分。

7. 文檔與支持

• 提供詳細的數據手冊和應用指南，幫助用戶進行設計和開發。
• 可通過TI的E2E?支持論壇獲取技術支持和設計幫助。
• 支持使用TI的WEBENCH? Power Designer工具進行定制電源設計。
