TPS62830x 是一款易于使用的同步降壓直流/直流轉換器系列，具有低靜態電流。TPS62830x 基于 DCS-Control 拓撲，可通過較小的輸出電容提供快速瞬態響應。內部基準允許在 –40°C 至 125°C 的結溫范圍內將輸出電壓調節至 0.5V，具有 1% 的高反饋電壓精度。 該系列提供兩種封裝，每種封裝器件均兼容 Pin-to-Pin。
*附件：tps628301.pdf

TPS62830x 具有一個 MODE 引腳，用于控制器件的工作模式。省電模式可在非常輕的負載下保持高效率，以延長系統電池運行時間。強制 PWM 模式保持連續導通模式，以確保輸出電壓中的紋波最小和準固定開關頻率。該器件具有 Power-Good 信號和控制良好的內部軟啟動電路。TPS62830x 能夠在 100% 模式下運行。對于故障保護，TPS62830x 集成了 HICCUP 短路保護和熱關斷功能。一個設備選項具有短路和過壓事件的閉鎖保護。該系列提供兩種封裝：8 引腳 1.0mm × 2.0mm QFN 封裝，提供最高功率密度設計，以及 8 引腳 1.6mm × 2.1mm SOT583 封裝，提供易于組裝的設計。

特性

• 2.25V 至 5.5V 輸入電壓范圍
• 0.5V 至 4.5V 可調輸出電壓
• 1% FB 電壓精度（–40°C 至 125°C TJ）
• 優化的 EMI 性能
• 促進 CISPR 11/32 合規性
  • 集成片上噪聲濾波電容器
  • 可根據 CISPR 進行測量
• 出色的瞬態響應
• 7μA 工作靜態電流
• 2.0MHz 開關頻率
• 35mΩ 和 18mΩ 內部功率 MOSFET
• DCS-Control 拓撲
• 用于導通模式選擇的 MODE 引腳
• 支持 1.2V GPIO
• 100% 占空比，實現最低壓差
• 有源輸出放電
• 電源正常輸出
• 熱關斷保護
• 打嗝或閉鎖 OCP/OVP
• 提供 SIMPLIS 型號

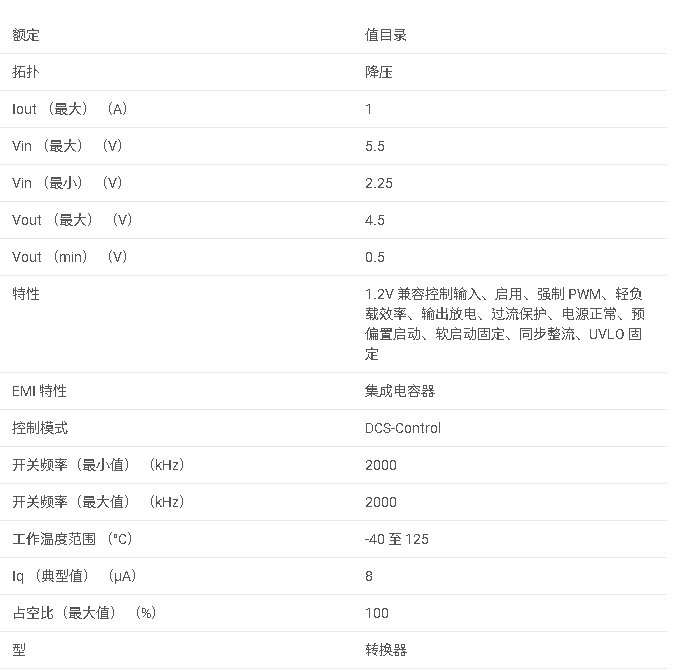

參數

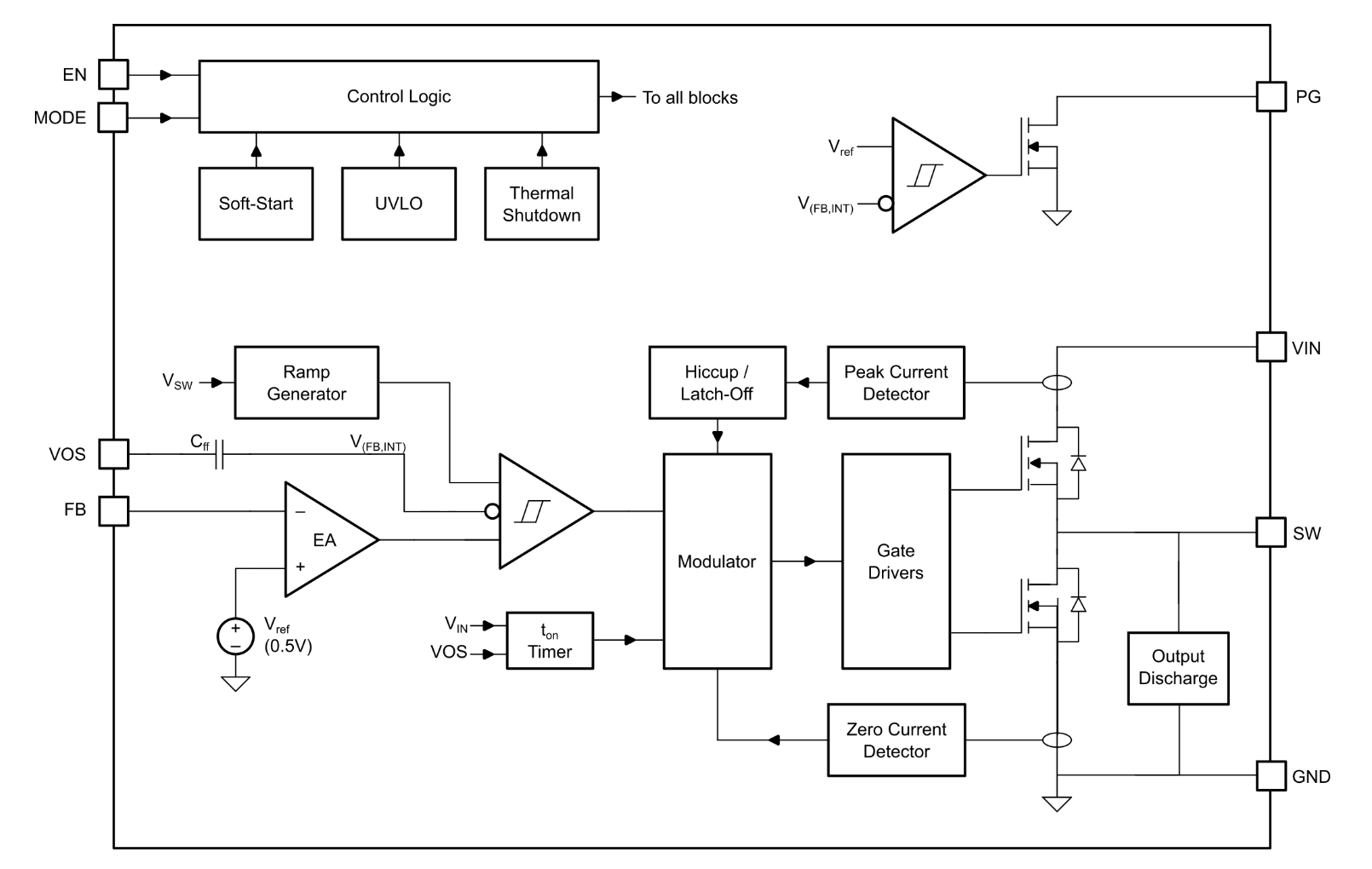

方框圖

1. 產品概述

TPS628301是一款高效率、易于使用的同步降壓DC/DC轉換器，提供最大1A的輸出電流。該轉換器適用于需要高精度輸出和低EMI的應用場景，如固態驅動器、便攜式電子設備、工業PC等。

2. 主要特性

• ?輸入電壓范圍?：2.25V至5.5V
• ?輸出電壓范圍?：0.5V至4.5V，具有1%的FB電壓精度
• ?輸出電流?：最大1A
• ?工作模式?：支持PWM和PSM（功率保存模式）
• ?低靜態電流?：7μA
• ?低EMI?：集成降噪電容，優化門驅動電路
• ?保護功能?：過流保護（HICCUP模式）、熱關斷保護
• ?封裝類型?：WQFN（8引腳，1mm x 2mm）和SOT583（8引腳，1.6mm x 2.1mm）

3. 功能描述

• ?快速瞬態響應?：基于DCS-Control拓撲結構，提供快速瞬態響應
• ?軟啟動?：內置軟啟動電路，避免啟動時的浪涌電流和電壓過沖
• ?循環電流限制?：防止輸出電流過大損壞器件
• ?電源良好指示?：提供PG信號，指示輸出電壓是否穩定

4. 應用領域

• 固態驅動器
• 便攜式電子設備
• 工業PC
• 工廠自動化和控制
• ASIC、SoC和MCU供電
• 通用負載點

5. 典型應用電路

文檔提供了TPS628301的典型應用電路圖，包括輸入濾波電容、輸出濾波電容、電感、反饋電阻等關鍵元件的配置。用戶可以根據實際需求調整這些元件的值，以滿足特定的性能指標。

6. 設計指南

• ?輸出電壓設置?：通過外部電阻分壓器設置所需的輸出電壓
• ?元件選擇?：推薦使用低ESR的陶瓷電容器作為輸入和輸出電容，電感的選擇應考慮其飽和電流和DCR（直流電阻）
• ?布局和散熱?：關鍵元件應盡量靠近IC放置，以減少寄生電感和電阻。同時，注意PCB的散熱設計，確保器件在高溫環境下仍能正常工作

7. 設備支持

• ?文檔和工具?：TI提供豐富的文檔和設計工具，如WEBENCH Power Designer，幫助用戶快速完成電源設計
• ?社區支持?：TI E2E支持論壇提供設計資源和技術支持

8. 封裝和訂購信息

用戶可根據實際需求選擇合適的封裝和輸出電流版本進行訂購。詳細訂購信息可參考文檔中的封裝和訂購信息部分。
