TPS62830x 是一款易于使用的同步降壓直流/直流轉換器系列，具有低靜態電流。TPS62830x 基于 DCS-Control 拓撲，可通過較小的輸出電容提供快速瞬態響應。內部基準允許在 –40°C 至 125°C 的結溫范圍內將輸出電壓調節至 0.5V，具有 1% 的高反饋電壓精度。 該系列提供兩種封裝，每種封裝器件均兼容 Pin-to-Pin。
*附件：tps628304.pdf

TPS62830x 具有一個 MODE 引腳，用于控制器件的工作模式。省電模式可在非常輕的負載下保持高效率，以延長系統電池運行時間。強制 PWM 模式保持連續導通模式，以確保輸出電壓中的紋波最小和準固定開關頻率。該器件具有 Power-Good 信號和控制良好的內部軟啟動電路。TPS62830x 能夠在 100% 模式下運行。對于故障保護，TPS62830x 集成了 HICCUP 短路保護和熱關斷功能。一個設備選項具有短路和過壓事件的閉鎖保護。該系列提供兩種封裝：8 引腳 1.0mm × 2.0mm QFN 封裝，提供最高功率密度設計，以及 8 引腳 1.6mm × 2.1mm SOT583 封裝，提供易于組裝的設計。

特性

• 2.25V 至 5.5V 輸入電壓范圍
• 0.5V 至 4.5V 可調輸出電壓
• 1% FB 電壓精度（–40°C 至 125°C TJ）
• 優化的 EMI 性能
• 促進 CISPR 11/32 合規性
  • 集成片上噪聲濾波電容器
  • 可根據 CISPR 進行測量
• 出色的瞬態響應
• 7μA 工作靜態電流
• 2.0MHz 開關頻率
• 35mΩ 和 18mΩ 內部功率 MOSFET
• DCS-Control 拓撲
• 用于導通模式選擇的 MODE 引腳
• 支持 1.2V GPIO
• 100% 占空比，實現最低壓差
• 有源輸出放電
• 電源正常輸出
• 熱關斷保護
• 打嗝或閉鎖 OCP/OVP
• 提供 SIMPLIS 型號

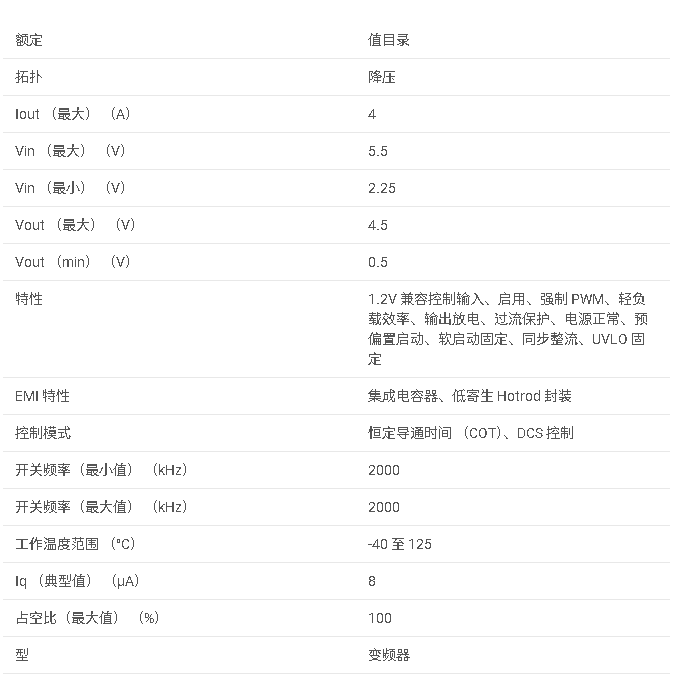

參數

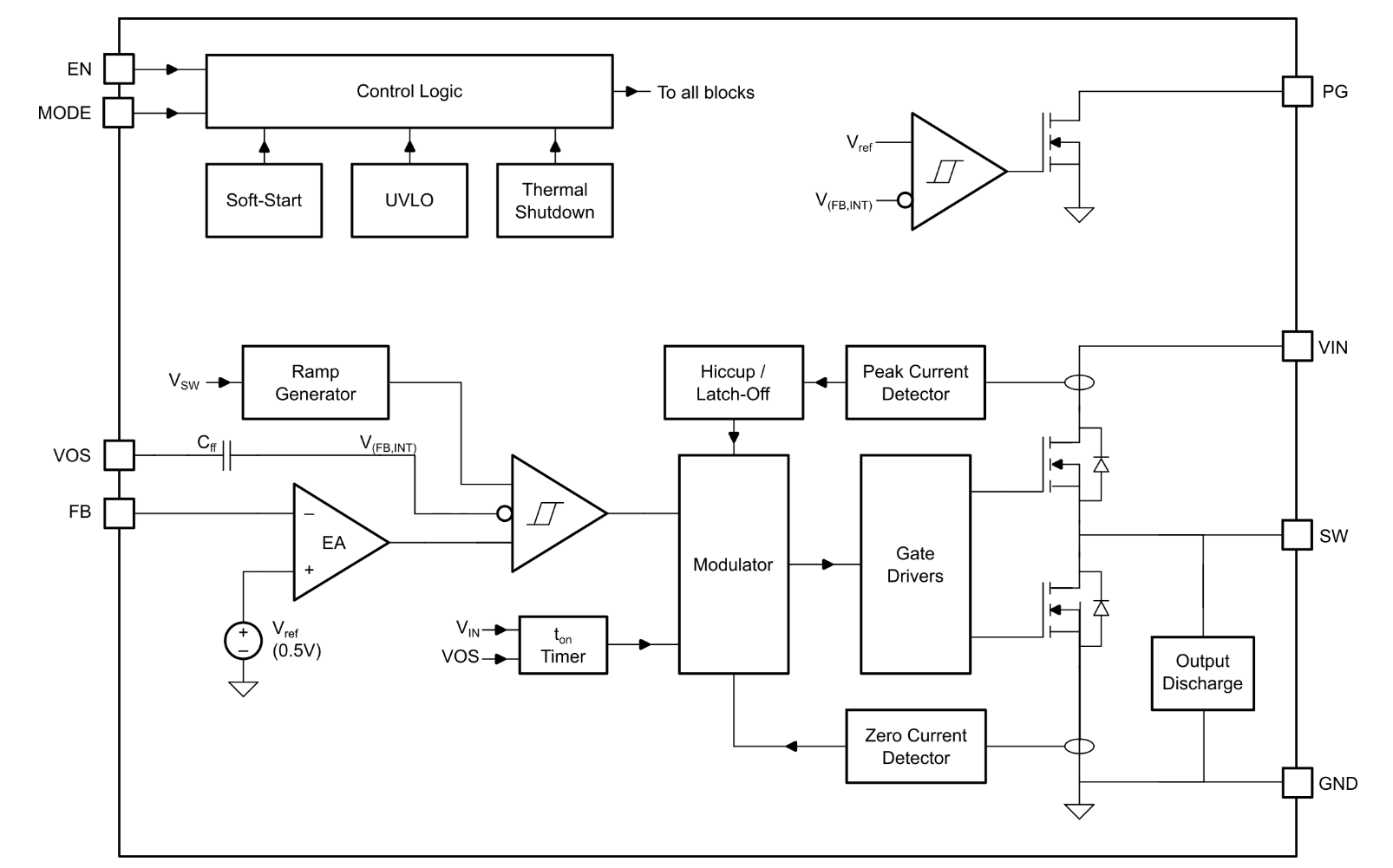

方框圖

1. 產品概述

TPS628304是一款高效率、同步降壓DC/DC轉換器，專為需要高精度輸出和低EMI的應用設計。該轉換器提供高達4A的輸出電流，輸入電壓范圍為2.25V至5.5V，輸出電壓可調至0.5V至4.5V。TPS628304采用DCS-Control拓撲結構，具有優異的瞬態響應和穩定性。

2. 主要特性

• ?高輸出電流?：最大輸出電流可達4A。
• ?寬輸入電壓范圍?：支持2.25V至5.5V的輸入電壓。
• ?可調輸出電壓?：輸出電壓范圍覆蓋0.5V至4.5V，具有1%的FB電壓精度。
• ?高效能?：采用同步整流技術，提供高達95%的效率。
• ?低EMI?：集成降噪電容和優化的門驅動電路，減少電磁干擾。
• ?多種保護功能?：包括過流保護（OCP）、過壓保護（OVP）、熱關斷保護和短路保護。
• ?小封裝?：提供WQFN和SOT583兩種小型封裝選項，便于PCB布局。

3. 功能描述

• ?工作模式?：支持PWM和PSM（功率保存模式）兩種工作模式，根據負載自動切換以提高效率。
• ?軟啟動?：內置軟啟動電路，避免啟動時的浪涌電流和電壓過沖。
• ?循環電流限制?：具有循環電流限制功能，防止輸出電流過大損壞器件。
• ?熱關斷?：內置熱傳感器，當結溫過高時自動關斷輸出，保護器件免受損壞。
• ?電源良好指示?：提供PG（Power Good）信號，指示輸出電壓是否達到穩定狀態。

4. 應用領域

• ?固態驅動器?
• ?便攜式電子設備?
• ?工業PC?
• ?工廠自動化和控制?
• ?ASIC、SoC和MCU供電?
• ?通用負載點?

5. 典型應用電路

文檔提供了TPS628304的典型應用電路圖，包括輸入濾波電容、輸出濾波電容、電感、反饋電阻等關鍵元件的配置。用戶可以根據實際需求調整這些元件的值，以滿足特定的性能指標。

6. 設計指南

• ?輸出電壓設置?：通過外部電阻分壓器設置所需的輸出電壓。
• ?元件選擇?：推薦使用低ESR的陶瓷電容器作為輸入和輸出電容，以提高穩定性和效率。電感的選擇應考慮其飽和電流和DCR（直流電阻）。
• ?布局和散熱?：關鍵元件應盡量靠近IC放置，以減少寄生電感和電阻。同時，注意PCB的散熱設計，確保器件在高溫環境下仍能正常工作。
