原理簡介

高速運動目標受到自然光或人工輔助照明燈光的照射產生反射光,或者運動目標本身發光,這些光的一部分透過高速成像系統的成像物鏡。經物鏡成像后,落在光電成像器件的像感面上,受驅動電路控制的光電器件,會對像感面上的目標像快速響應,即根據像感面上目標像光能量的分布,在各采樣點即像素點產生響應大小的電荷包,完成圖像的光電轉換。帶有圖像信息的各個電荷包被迅速轉移到讀出寄存器中。讀出信號經信號處理后傳輸至電腦中,由電腦對圖像進行讀出顯示和判讀,并將結果輸出。

因此,一套完整的高速成像系統由光學成像、光電成像、信號傳輸、控制、圖像存儲與處理等幾部分組成。

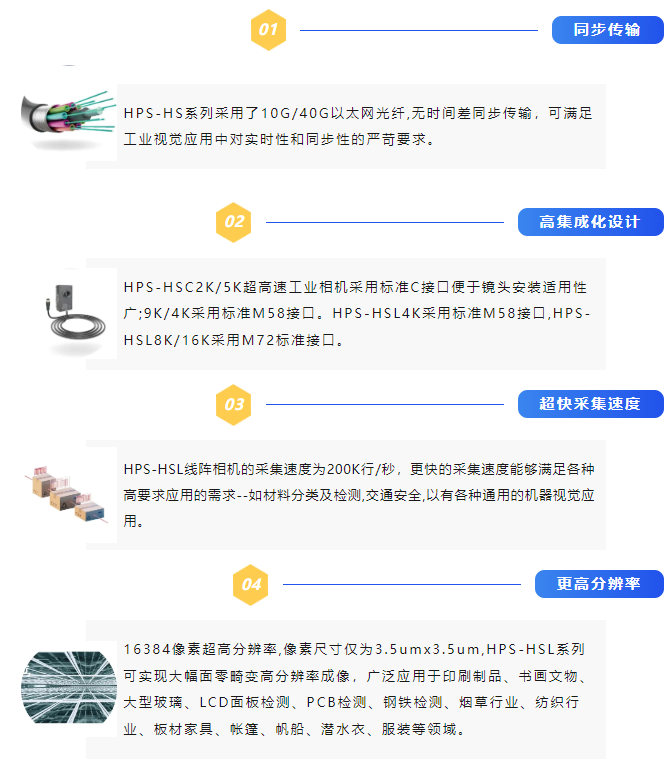

產品優勢

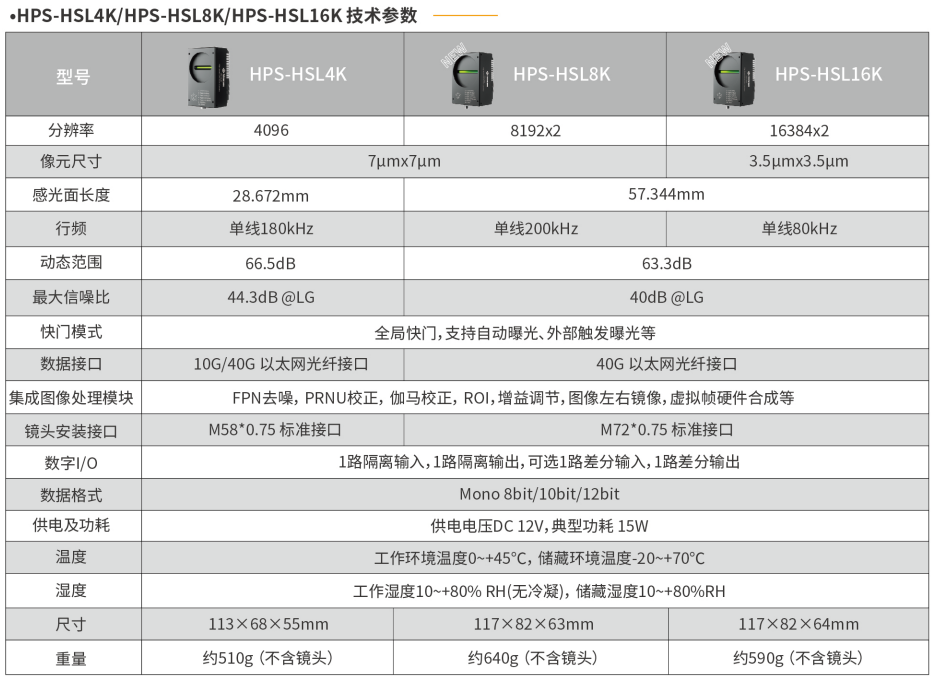

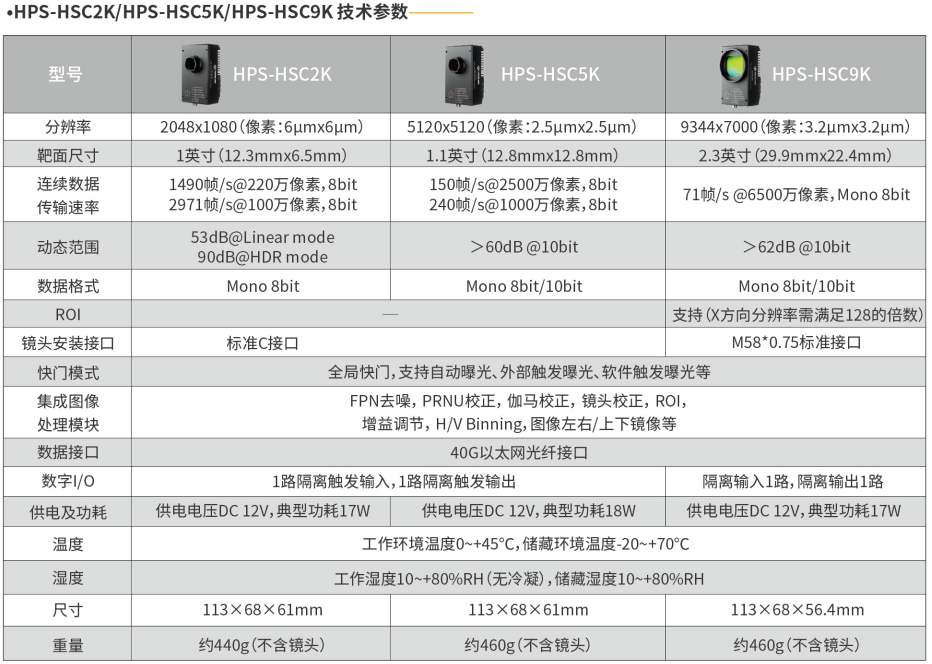

技術參數
