這是一款專為以太網供電（PoE）設計的45W隔離電源，支持37V至57V的寬輸入電壓范圍，符合IEEE 802.3bt標準。其高效、低噪聲的性能使其成為智慧建筑和物聯網應用的理想選擇。

原文：45 W 24 V 隔離電源以太網反激式轉換器
https://www.wpgdadatong.com/reurl/ium2u2

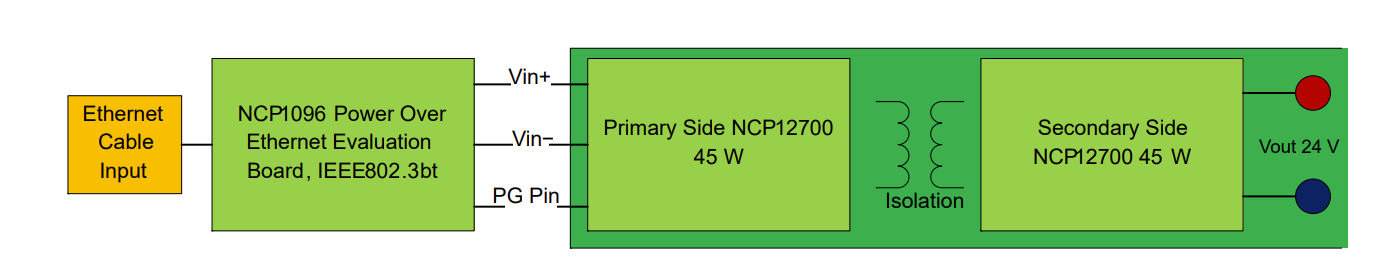

電路設計概述

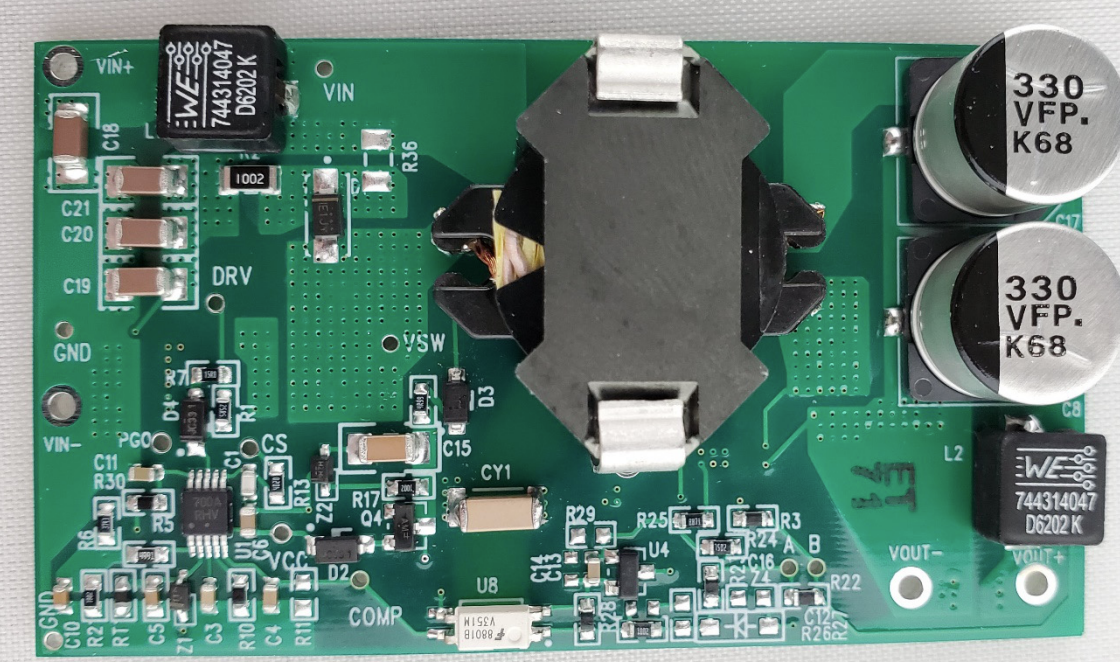

該電源采用固定頻率反激式拓?fù)洌?onsemi 的NCP12700 PWM控制器和NCP4306同步整流控制器驅動，配合FDMS86255初級側MOSFET和FDMS86202同步MOSFET。設計提供了詳細的電路原理圖、PCB布局和物料清單（BOM），確保以太網供電兼容性和高效性能。

主要特點

寬輸入范圍：支持37V至57V的以太網供電輸入電壓。

高效率：滿載和平均效率表現優異。

低噪聲輸出：極低的紋波和噪聲，適合敏感設備。

平穩啟動：支持軟啟動功能，保護電路穩定運行。

保護功能齊全：內置短路保護（SCP）、過流保護（OCP）、過壓保護（OVP）和熱保護。

簡化設計：零件數量少，降低設計復雜度。

便于評估：提供多個探測點，方便測試和調試。

核心技術優勢

NCP12700控制器：

這是一款固定頻率、峰值電流模式的PWM控制器，支持寬輸入電壓范圍（9V-120/200V），并具備高電壓啟動能力。其可調軟啟動、輸入電壓UVLO保護和過功率保護功能，簡化了系統的熱設計并提升了可靠性。

NCP4306同步整流控制器：

專為控制同步整流MOSFET設計，適用于多種拓?fù)浣Y(jié)構（如DCM、CCM反激式、準諧振反激式等），提供高性能驅動和多功能性。

方案規格

核心器件：NCP12700、NCP4306、FDMS86255、FDMS86202

應用場景：智慧建筑、物聯網

輸入電壓：37V - 57V

輸出功率：45W（固定頻率）

拓?fù)浣Y(jié)構：反激式

隔離等：3kV隔離

總結

這款45W隔離電源以其高效、低噪聲和全面的保護功能，成為智慧建筑和物聯網設備供電的理想選擇。其基于ON Semiconductor高性能電源管理方案的設計，確保了可靠性和易用性，為開發者提供了強大的支持。
