TPS56A37 是一款高效、易于使用的同步降壓轉換器，具有 4.5V 至 28V 的寬輸入電壓范圍。該器件在 0.6V 至 13V 的輸出電壓下支持高達 10A 的連續輸出電流。

TPS56A37 采用 D-CAP3 控制模式，提供快速瞬態響應、良好的線路和負載調節，無需外部補償，并支持 MLCC 等低等效串聯電阻 （ESR） 輸出電容器。
*附件：tps56a37.pdf

TPS56A37 在 Eco 模式下運行，以固定的 500kHz 開關頻率在輕負載下實現高效率。TPS56A37通過連接 SS 電容器具有可調節的軟啟動時間，默認情況下 SS 引腳懸空為 1.8ms。

TPS56A37 提供完整的非鎖存 OV （過壓）、UV（欠壓）、OC （過流）、OT （過熱） 和 UVLO （欠壓鎖定） 保護，并結合電源正常指示器和輸出放電功能。

TPS56A37采用 10 引腳、3.0mm × 3.0mm HotRod QFN 封裝，額定結溫范圍為 –40°C 至 150°C。

特性

• 4.5V 至 28V 輸入電壓范圍
• 0.6V 至 13V 輸出電壓范圍
• 支持 10A 連續輸出電流
• 集成 19.4mΩ 和 8.5mΩ MOSFET
• 25°C 時為 0.6V ±1% 參考電壓
• 45uA 低靜態電流
• D-CAP3? 控制模式，可實現快速瞬態響應
• 省電模式（自動跳過模式）可實現高輕載效率
• 固定 500kHz 開關頻率
• 逐周期超過電流限制
• 可調軟啟動時間，默認為 1.8ms
• 內置輸出放電功能
• 電源正常指示器，用于監控輸出電壓
• 支持高達 98% 的占空比作
• UV、OV、OT 和 UVLO 的非閉鎖保護
• –40°C 至 +150°C 工作結溫
• 小型 10 引腳 3.0mm × 3.0mm HotRod? QFN 封裝
• 與 6A TPS56637 和 8A TPS56837引腳對引腳兼容

參數

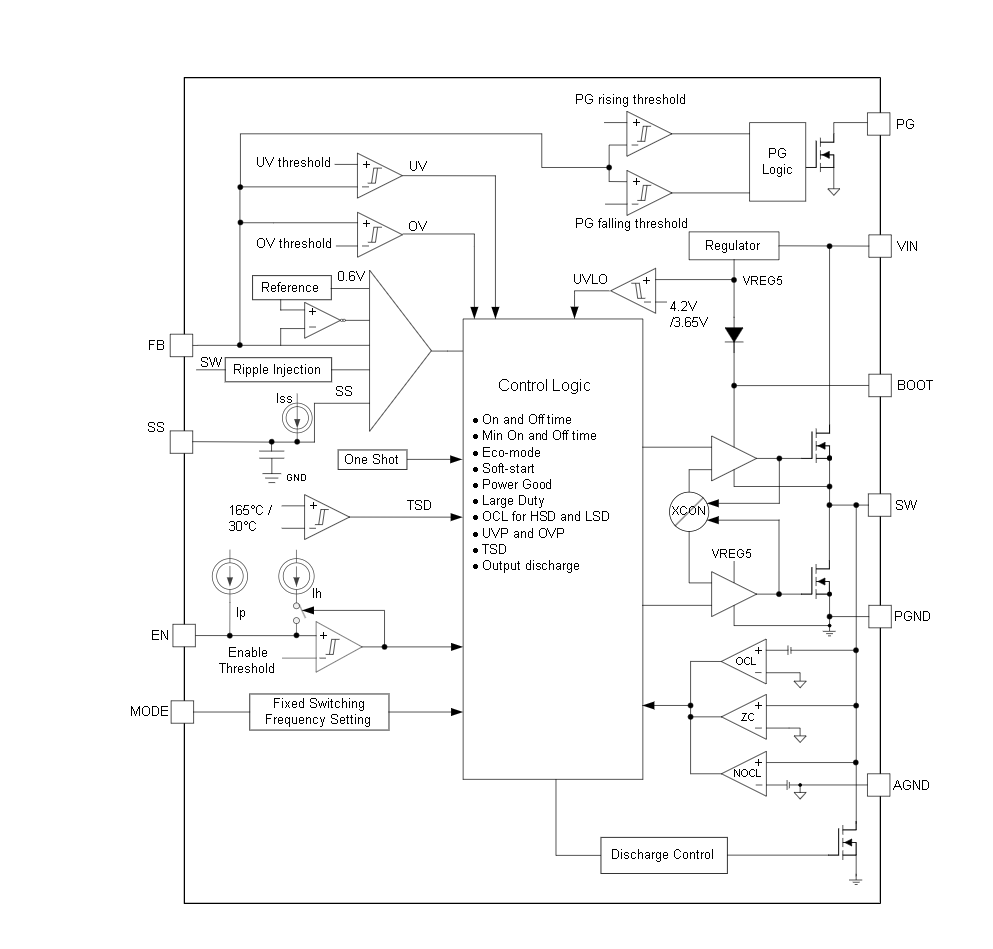

方框圖

1. 產品概述

TPS56A37是一款高效率、易于使用的同步降壓轉換器，支持4.5V至28V的寬輸入電壓范圍，并提供0.6V至13V的可調輸出電壓。該轉換器能夠持續輸出高達10A的電流，適用于多種工業和消費電子應用。

2. 主要特性

• ?寬輸入電壓范圍?：4.5V至28V。
• ?可調輸出電壓?：0.6V至13V。
• ?高輸出電流?：持續輸出高達10A。
• ?高效率?：采用D-CAP3?控制模式，提供快速瞬態響應。
• ?集成MOSFETs?：內置19.4mΩ和8.5mΩ MOSFETs，減少外部元件數量。
• ?多種保護功能?：包括過壓保護（OV）、欠壓保護（UV）、過流保護（OC）、過溫保護（OT）和欠壓鎖定（UVLO）。
• ?小封裝?：采用10引腳、3.0mm x 3.0mm HotRod? QFN封裝。
• ?Eco-mode?：自動跳過模式，提高輕載效率。
• ?軟啟動功能?：可調軟啟動時間，防止啟動時的電流沖擊。

3. 功能描述

• ?D-CAP3?控制模式?：無需外部補償元件，支持低ESR輸出電容器。
• ?Eco-mode控制方案?：在輕載條件下自動降低開關頻率，提高效率。
• ?軟啟動和預偏置軟啟動?：通過連接SS引腳和AGND之間的電容器來設置軟啟動時間。
• ?過流保護?：逐周期電流限制，防止過流損壞。
• ?過壓和欠壓保護?：監測輸出電壓，確保其在安全范圍內。
• ?過溫保護?：內置溫度傳感器，當結溫過高時自動關斷輸出。

4. 應用領域

• ?工業PC、EPOS、工廠自動化和控制?。
• ?多功能打印機、視頻會議系統?。
• ?顯示器、電視、揚聲器、PC和筆記本電腦、便攜式電子設備?。
• ?12V、19V、24V電源總線供電的一般用途?。

5. 典型應用電路

文檔提供了TPS56A37的典型應用電路圖，包括輸入和輸出電容器、電感器、反饋電阻器等元件的選擇指南。用戶可根據具體需求調整電路參數，以實現最佳性能。
