LMR43606-Q1 是一款小型 36V、0.6A、同步降壓 DC/DC 轉換器，采用 2mm × 2mm HotRod 封裝。這款易于使用的轉換器支持 3.0V 至 36V 的寬輸入電壓范圍，瞬態電壓高達 42V。

LMR43606-Q1 專為滿足始終開啟的汽車應用的低待機功率要求而設計。自動模式在輕負載下運行時啟用頻率折返，允許在 13.5VIN 下實現 1.5μA 的空載電流消耗和高輕負載效率。PWM 和 PFM 模式之間的無縫轉換以及極低的 MOSFET 導通電阻可在整個負載范圍內提供卓越的效率。
*附件：lmr43606-q1.pdf

控制架構和功能集專為超小設計尺寸而設計。該器件使用峰值電流模式控制來最小化輸出電容。LMR43606-Q1 通過使用雙隨機擴頻、低 EMI HotRod 封裝和優化的引腳排列，最大限度地減小了輸入濾波器的尺寸。MODE/SYNC 和 RT 引腳變體可用于在 200kHz 和 2.2MHz 之間設置或同步頻率，以避免噪聲敏感頻段。

LMR43606-Q1 的豐富功能集旨在簡化各種汽車終端設備的實施。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，TA
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 1mA 時效率大于 85%
• 微型設計尺寸和低組件成本
  • 2mm × 2mm HotRod? 封裝，帶可潤濕側面
  • 內部補償
• 專為滿足超低 EMI 要求而設計
  • 擴頻降低峰值排放
  • 引腳可選的 FPWM 模式，通過 MODE/SYNC 引腳在輕負載下保持恒定頻率
  • 與 MODE/SYNC 引腳的 FSW 同步
• 專為汽車應用而設計
  • –40°C 至 +150°C 結溫范圍
  • 支持 42V 汽車負載突降
  • 支持用于汽車?yán)鋯拥?3-VIN
  • 可調高達 95% 的 VIN、3.3V 和 5V 固定 VOUT 選項
• 專為可擴展電源而設計
  • 可調 FSW：200kHz 至 2.2MHz （RT 引腳）
  • 引腳兼容：
    • LMR43610-Q1 （36V， 1A）
    • LMR36506-Q1 （65V， 600mA）
    • LMR36503-Q1 （65V， 300mA）

參數

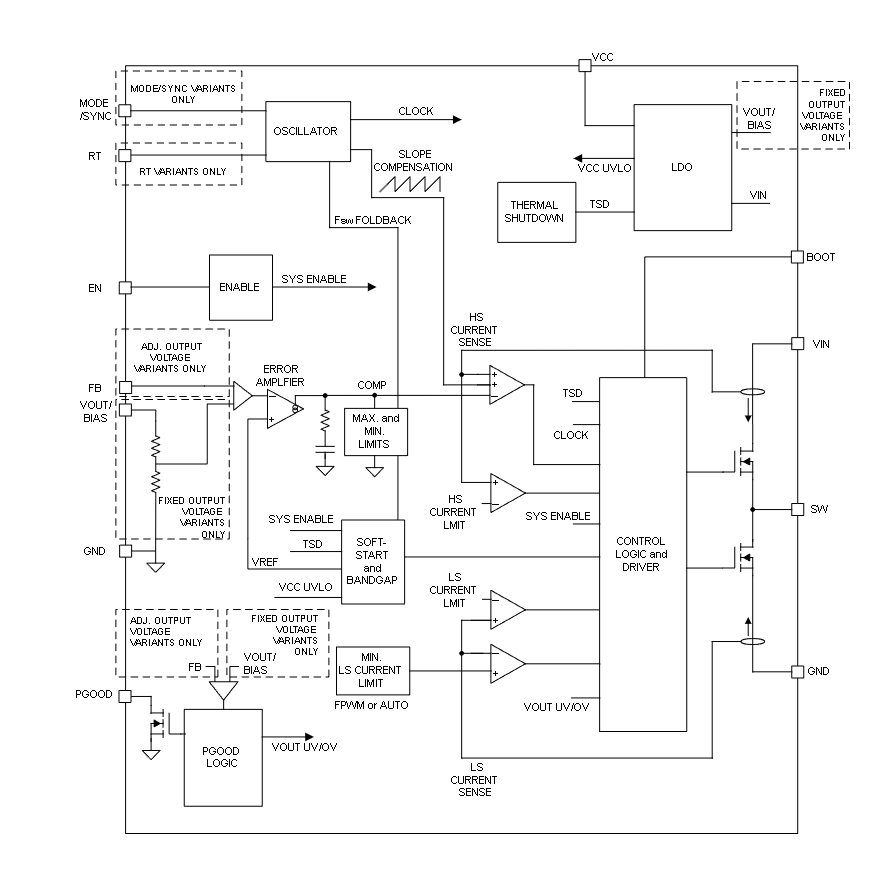

方框圖

1. 產品概述

LMR43606-Q1是一款專為汽車應用設計的同步降壓DC/DC轉換器，支持AEC-Q100標準。該轉換器具有36V的寬輸入電壓范圍，最大輸出電流為0.6A，采用2mm x 2mm的HotRod? QFN封裝，具有超低的待機電流和高效的性能，適用于高級駕駛輔助系統（ADAS）、信息娛樂系統以及車身電子等領域。

2. 主要特性

• ?AEC-Q100認證?：專為汽車應用設計，滿足嚴格的可靠性和環境要求。
• ?寬輸入電壓范圍?：支持3.0V至36V的輸入電壓范圍，適應汽車電源系統的各種工況。
• ?超低待機電流?：在150°C結溫下，待機電流小于2.5μA，滿足汽車應用中的低功耗需求。
• ?高效能?：在1mA負載下，效率超過85%，提供出色的能源利用率。
• ?小型封裝?：采用2mm x 2mm的HotRod? QFN封裝，體積小巧，節省空間。
• ?低EMI設計?：集成雙隨機擴頻技術，有效降低電磁干擾。
• ?多種工作模式?：支持PWM、PFM和SYNC模式，適應不同負載需求。
• ?保護功能?：具備熱關斷、輸入欠壓鎖定、逐周期電流限制等保護功能，確保系統穩定運行。

3. 應用領域

• ?ADAS系統?：為雷達ECU等高級駕駛輔助設備提供穩定電源。
• ?信息娛樂系統?：支持車載信息娛樂設備的電源需求，如頭單元、eCall等。
• ?車身電子?：應用于車身控制系統、照明系統等，提供高效可靠的電源解決方案。

4. 功能描述

• ?同步整流?：提高轉換效率，減少熱量產生。
• ?雙隨機擴頻?：通過偽隨機頻率調制，降低電磁干擾，提升系統電磁兼容性。
• ?多種工作模式切換?：根據負載情況自動切換PWM、PFM模式，優化效率。
• ?外部時鐘同步?：支持通過MODE/SYNC引腳與外部時鐘同步，滿足復雜系統的時序要求。
• ?高精度使能引腳?：提供精確的使能控制，支持靈活的電源管理功能。
• ?熱關斷保護?：在過熱時自動關閉輸出，防止設備損壞。

5. 典型應用電路

文檔提供了LMR43606-Q1的典型應用電路圖，包括輸入電容器、輸出電容器、電感器以及反饋電阻的選擇指南。用戶可根據具體需求調整電路參數，以實現最佳性能。

6. 封裝與訂購信息

LMR43606-Q1采用2mm x 2mm的HotRod? QFN封裝，提供多種型號供用戶選擇。所有型號均為活躍生產狀態，用戶可根據具體需求進行訂購。
